| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SNE6805C |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 20 ensembles/mois |

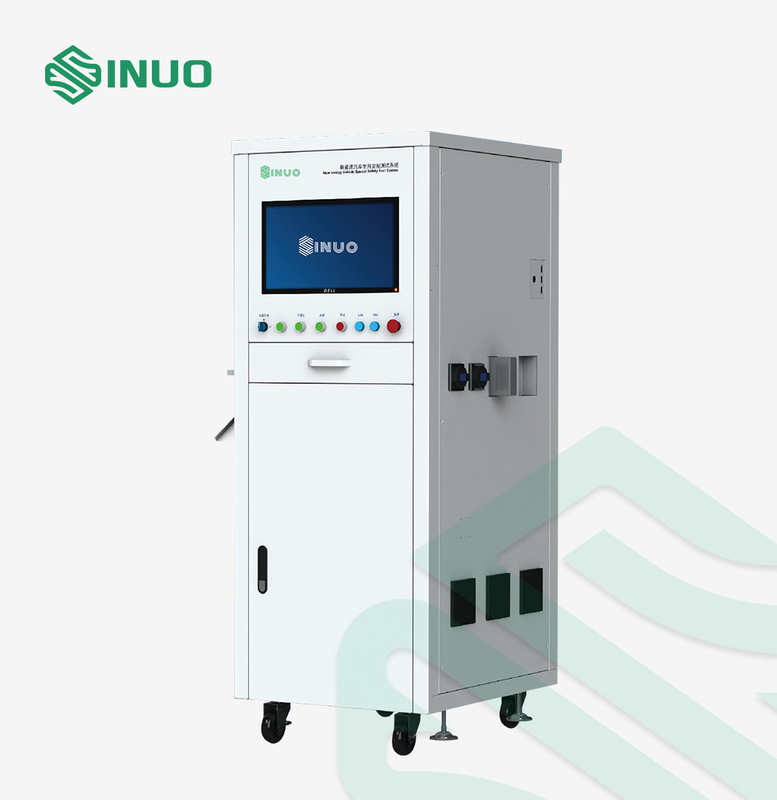

Équipement d'essai électrique de sécurité de véhicule électrique entier d'OIN 6469
Normes et clauses conformées
Véhicules routiers à propulsion électrique de 6469-1:2019 d'OIN — Caractéristiques de sécurité — Partie : Système rechargeable de stockage de l'énergie (RESS)
Prises de 62196:2020 du CEI, prise-débouchés, connecteurs de véhicule et remplissage admission-conducteur de véhicule des véhicules électriques
Conditions techniques de sécurité du gigaoctet 7258-2017 pour l'opération de véhicule à moteur
…
Aperçu d'équipement
Avec le développement continu de la nouvelle industrie de véhicule d'énergie, la demande et la sortie de nouveaux véhicules d'énergie continuent à augmenter. Comment assurer la qualité de nouveaux véhicules d'énergie est l'un des objectifs ultimes que les OEM payent à attention à l'équipement d'inspection de sécurité au volant de série de SNE 6805C est conçu et développé selon les caractéristiques du véhicule entier. Le dernier procédé d'inspection de sécurité avant la livraison au client est un processus de essai indispensable pour le véhicule entier.
Contenu d'essai
1. Essai potentiel d'égalisation
2. Résistance d'isolation de prise de remplissage
3. Essai de résistance d'isolation de véhicule
4. Essai de accouplement de capacité
5. vérification de fonction de détection d'isolation
| Projet d'essai | Gamme | Exactitude de base |
| Essai potentiel d'égalisation | 0-600mΩ | ±1% |
| Essai de résistance d'isolation | 1000V/10GΩ | ±5% |
| Essai d'isolation de véhicule | 0.20-100.00MΩ | ±5% |
| Vérification de fonction de détection d'isolation | Pour vérifier que si la fonction de détection d'isolation est normale | / |
| Essai de accouplement de capacité | 2.0-2000.0mJ | ±1.5% |
Fonctions principales
1. Multifonctionnel : Y compris l'essai potentiel d'égalisation, la résistance d'isolation de la prise de remplissage, résistance d'isolation de véhicule, vérification de fonction de détection d'isolation, essai de accouplement de capacité, résistance d'isolation tension de tenue de tension de tenue de charge de puissance, à C.A., de C.C et essai actuel etc. de fuite.
2. Affichage d'écran : l'écran d'affichage à cristaux liquides de véritable couleur de 21,5 pouces est utilisé, et l'interface du processus d'essai est évidente, qui est commode pour l'observation et le jugement.
3. Plate-forme ouverte : Elle a équipé de la fonction d'édition de programme d'essai, fonction d'édition de projet d'essai, édition de rapport des essais et fonction d'impression, fonction d'arrangement d'autorisation d'utilisateur etc.
4. Funcation de code de balayage : Il peut enregistrer le nombre du véhicule VIN, le nombre de VSN et le nombre principal d'accessoires, et associe automatiquement code barres pour imprimer le rapport des essais après que l'essai soit accompli.
5. gestion d'autorisation : arrangement d'autorisation à multiniveaux, qui est commode pour la gestion.
6. Gestion des données : Contrôlez les diverses données, protégez l'intégrité et la sécurité des données, et ayez les fonctions telles que la question et l'exportation pour rencontrer la gestion des données a besoin de la chaîne de production.
7. Protection de sécurité : Protection de surintensité, protection de surtension, protection de sousvoltage, protection actuelle de fuite et protection de secours, etc.
8. Données massives : Stockage de données et analyse massifs de soutien ; Amarrage de système de MES, etc.
9. Démarrage flexible : Méthodes de démarrage multiples de soutien telles que le démarrage de code de balayage, le démarrage de bouton, le démarrage à distance, etc.
Caractéristiques principales
| Normes appliquées | OIN 6469, le CEI 62196, etc. |
| Exactitude d'essai | Exactitude de base 1% |
| Sécurité | L'essai a une hausse lente et une fonction lente de chute (l'heure peut être placée) pour s'assurer que la charge examinée ne sera pas effectuée au cours de la période critique, et il est plus sûr. |
| Le multiple choisit pour l'arme à feu de remplissage | Arme à feu de remplissage à C.A. de soutien, essai de remplissage d'arme à feu de C.C |
| Optimisation de structure | La standardisation et la personnalisation sont combinées, l'évolutivité et la sécurité sont simultanément développées, la structure est simple, et la logique est claire |
| Applicabilité forte | Un grand choix de méthodes accrochantes disponible-accrochent le chariot, accompagnant le chariot, le support accrochant, accrocher en porte-à-faux, etc. |
| Intelligence élevée | Tous les articles n'ont pas besoin d'être reliés au câble de mesure à plusieurs reprises, et tous les essais peuvent être accomplis dans une connexion. |

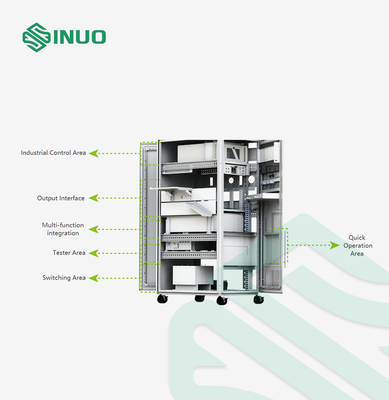

| Modulaire | La conception d'architecture de système est modulaire et flexible, et le système est facile à mettre à jour et augmenter, et est facile à maintenir et améliorer |
| Personnalisation flexible | Selon les besoins des clients, fournissez le développement et la conception adaptés aux besoins du client des plates-formes d'industrie, telles que l'éclairage s'ouvrant de porte automatique, la dissipation thermique de climatisation |
| Construction de site | Gestion de construction de projet, installation sachant, équipement corrigeant, etc. |
Configuration principale
| Alimentation d'énergie | 220V±10%, 50Hz±5% |
| Conditions d'environnement de travail | 0-45℃, ≤85% |
| Configuration système | Ordinateur industriel de profil haut de + affichage d'affichage à cristaux liquides de véritable couleur 21,5 pouces |
| Alimentation d'énergie non interruptible d'UPS | |
| Arme à feu de balayage bidimensionnelle unidimensionnelle sans fil | |
| Imprimante d'autocollant et de reçu | |
| Interface de PLC, interface d'USB, interface réseau, interface de lumière d'alarme, interface de commutateur de pied, interface d'imprimante, interface d'arme à feu de code barres | |
| Protection de sécurité | Le dispositif ne commence pas la détection à haute tension si l'arme à feu de remplissage n'est pas branchée ; Débranchez l'arme à feu de remplissage dans l'état de détection, le dispositif devrait répondre à temps de découper l'alimentation d'énergie à la prise |
