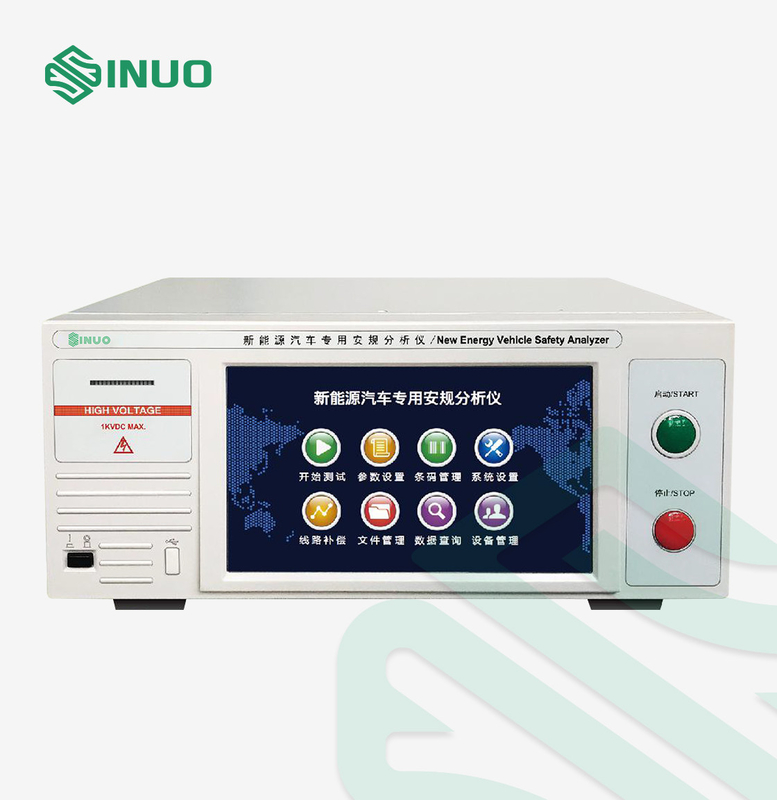

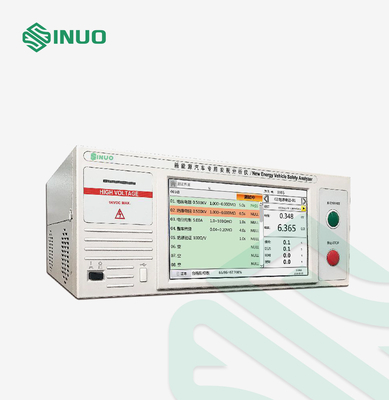

OIN électrique 6469 d'analyseur de sécurité de voiture de New Energy pour les véhicules hybrides

Analyseur électrique de sécurité d'OIN 6469 pour les véhicules électriques et hybrides

Normes et clauses conformées

Véhicules routiers à propulsion électrique de 6469-1:2019 d'OIN — Caractéristiques de sécurité — Partie : Système rechargeable de stockage de l'énergie (RESS)

Prises de 62196:2020 du CEI, prise-débouchés, connecteurs de véhicule et remplissage admission-conducteur de véhicule des véhicules électriques

…

Aperçu d'équipement

Avec le développement rapide de nouveaux véhicules d'énergie, le marché des accessoires des véhicules à moteur qui se tient derrière les sociétés de voiture a également attiré beaucoup d'attention. des services liés à la voiture qui se produisent en cours d'utiliser de nouveaux véhicules d'énergie, tels que des réparations et l'entretien, modification de véhicule, et inspections de véhicule, doivent être examinés pour la sécurité du véhicule encore. Pour les magasins 4S, les bureaux de gestion de véhicule et d'autres endroits d'utilisation, nous avons particulièrement développé le SNE 68 séries d'analyseurs spéciaux de sécurité pour de nouveaux véhicules d'énergie.

Projet d'essai

1. Essai potentiel d'égalisation :

La valeur de résistance de la connexion entre toutes les coquilles conductrices exposées et la plate-forme électrique ; la résistance entre n'importe quels deux a exposé les coquilles conductrices qui peuvent être touchées en même temps.

2. Résistance d'isolation de la prise de remplissage :

Si la résistance d'isolation entre la ligne de phase terminaux de la prise de remplissage à C.A. du véhicule ou les terminaux positifs et négatifs de la prise de remplissage de C.C et de la plate-forme électrique peut répondre aux exigences.

3. Essai de résistance d'isolation de véhicule :

On l'emploie pour détecter si la résistance d'isolation niveau du véhicule peut répondre aux exigences. Il est divisé en résistance d'isolation du circuit contenant l'alimentation d'énergie niveau de la b de tension et résistance d'isolation de la charge niveau de la b de tension sans alimentation d'énergie.

4. Vérification de fonction de détection d'isolation :

Le véhicule a une fonction de détection de résistance d'isolation. Cet article est employé pour détecter si le véhicule peut normalement transmettre un signal d'alarme au conducteur quand l'isolation du véhicule échoue.

Fonctions et caractéristiques

1. Intégration multifonctionnelle : égalisation potentielle, isolation de remplissage de prise, isolation de véhicule (isolation de paquet de batterie), surveillance de résistance d'isolation et essai ;

2. La fonction de balayage du véhicule de servitude VIN, peut automatique appel des paramètres et des étapes correspondantes d'essai, et des essais de magasin et d'impression dans l'association : stockage de données, question filtrant, gestion de l'information ;

3. Protection parfaite : Le dispositif ne commencera pas la détection à haute tension si la prise n'est pas branchée ; retirant la prise dedans l'état de détection découpera l'alimentation d'énergie à la prise :

4. Début de code de balayage, début de bouton, débuts à télécommande et autres méthodes de début pour répondre aux besoins de différents clients.

5. Utilisant la taille 4U standard, l'écran tactile de 10,1 pouces, l'opération est plus concis ;

6. Plus d'essais de canal peuvent être adaptés aux besoins du client comme nécessaires.

Configuration principale

Paramètres techniques
