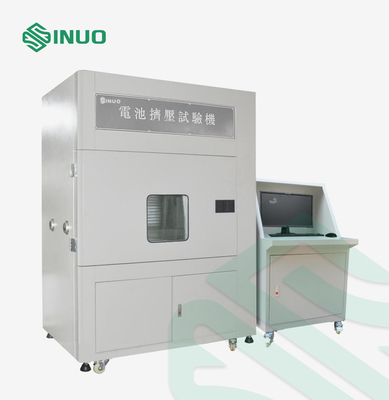

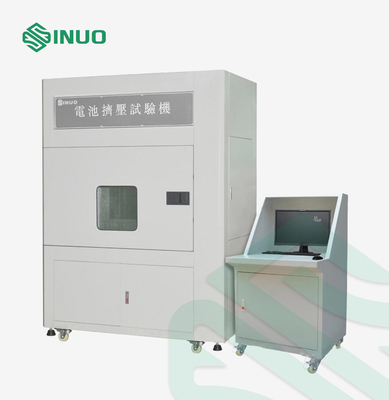

Équipement d'essai d'écrasement de l'équipement d'essai de batterie du CEI 62133 EV UL2580 RESS 100kN
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Sinuo |
| Certification: | Calibration Certificate (Cost Additional) |
| Numéro de modèle: | SN554-100kN |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Customized |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 ensembles/mois |
|
Détail Infomation |
|||
| Norme appliquée: | UL 2580, LE CEI 62133-2012, UN38.3, UL 2054 | Sélection de tension: | 0-60V, 60~120V, 120V~700V |
|---|---|---|---|
| Canaux d'essai: | Peut être adapté aux besoins du client | Vitesse d'extrusion: | 1~80mm/min (réglable) |
| Exactitude d'extrusion: | ±0.5% ou ±1% | Méthode d'extrusion: | Paysage, portrait, verticale |
| Déformation d'extrusion: | arrangement à plusieurs vitesses d'étape de 0~100% | Déplacement maximum: | 1000mm |
| Surligner: | Équipement d'essai de batterie du CEI 62133 EV,Équipement d'essai de batterie d'UL2580 RESS EV,100kN écrasent l'équipement d'essai |
||
Description de produit
Le paquet et les RESS 100kN de batterie d'UL2580 EV écrasent l'équipement d'essai
Normes et clauses conformées
Batteries de la clause 38 de l'UL 2580 pour l'usage dans des véhicules électriques
Hydrure en métal GB183322-2001 nickeler des batteries pour les véhicules routiers électriques
Batterie lithium-ion QC/T743 pour le véhicule électrique
Batterie de nickel d'hydrure en métal QC/T744 pour des véhicules électriques
Normes appropriées pour les normes internationales de batteries des véhicules à moteur de puissance (ISO/IEC/SAE/JEVA/CEN, etc.), internationales
Association de normes et caractéristiques d'essai appropriées pour des projets spéciaux importants des véhicules électriques dans « le programme 863 »
Batterie QUARTERBACK/T2947.3-2008 et chargeur pour la partie électrique de bicyclette
Norme électrique d'essai de batterie au lithium de la bicyclette DB12/T246-2005.
Code de sécurité du gigaoctet 19521.11-2005 pour l'inspection des caractéristiques dangereuses des marchandises dangereuses dans des paquets de batterie au lithium
Paramètres techniques
| Specifications modèle | SN554-10T | SN554-20T | SN554-50T | SN554-100T | SN554-200T | SN554-500T | ||
| Pression (t) | 10 | 20 | 50 | 100 | 200 | 500 | ||
| Déplacement maximum (millimètres) | 500 | 500 | 500 | 1000 | 1000 | 1000 | ||
| Accessibilité | Tension, actuelle, collection de la température, collection de vidéo surveillance, système extincteur | |||||||
| Vitesse d'extrusion | 1~80mm/min (réglable) | |||||||
| Méthode d'opération | contrôle sans fil de fond | |||||||
| L'espace d'essai (millimètres) | 500x500x500 mmm, 800x800x800 millimètre, 1000x1000x1000 millimètre sur demande | |||||||
| Dimensions | Sujet à la conception réelle | |||||||
|
Configurez la métrique
|
Sélection de tension | 0-60V, 60~120V, 120V~700V | ||||||
| Gamme d'acquisition de la température | -200℃~1200℃ | |||||||
| Exactitude de tension et de température | ±1%FS | |||||||
| Résolution de tension | 1mV | |||||||
| Résolution de la température | 0.1℃ | |||||||
| Fonction | Vitesse | 1~80mm/min (réglable) | ||||||
| Déplacement | Le déplacement maximum 1000mm, peut être adapté aux besoins du client | |||||||
| Structure | Vertical, horizontal (peut être choisi selon l'échelle grandeur) | |||||||
| Facteur de limitation | Force, déplacement (déformation), vitesse, tension | |||||||
| Méthode d'extrusion | paysage, portrait, verticale | |||||||
| Déformation d'extrusion | arrangement à plusieurs vitesses d'étape de 0~100%, qui peut sans interruption réaliser l'état multicouche de déformation d'extrusion | |||||||
| Temps de prise de compression | 0~99 heures 99 minutes 99 secondes, le statut de temps peut être ajusté à volonté | |||||||
| Mode d'entraînement | Servo électrique | Servo électrohydraulique | ||||||
| Exactitude d'extrusion | ±0.5% | ±1% | ||||||
| Structure | Boîte | La structure verticale ou horizontale est séparée de l'unité de commande | ||||||
| Communication | Adoptez R232, 485 interfaces de communication, pouvez assurer la stabilité et la représentation en temps réel de l'acquisition de fond, avec la fonction anti-déflagrante | |||||||
| Gabarit d'extrusion | La tête hétérosexuelle d'extrusion (300*150mm), disque plat d'extrusion, disque d'extrusion d'arc (rayon 75mm), différents montages peut être choisie selon différentes normes | |||||||
| Module par acquisition de données | Acquisition et isolement à distance indépendant, tension multiple, température, et canaux actuels d'acquisition pour s'assurer que les données sont correctes. | |||||||
| Nombre standard des canaux | 2 canaux, 4 canaux, 8 canaux, facultatifs | |||||||
| Système de surveillance de caméra | La zone d'essai est équipée d'un système de contrôle à haute définition de caméra, qui peut être télécommandé et a la fonction anti-déflagrante | |||||||
| La configuration standard | Hôte d'extrusion, armoire d'ordinateur, logiciel de gestion, tension/système actuel/de la température acquisition, montage d'extrusion, système de contrôle de caméra, système extincteur, ordinateur. Un ensemble pour chacun. | |||||||
| Protection de sécurité | Fuite, au-dessus de la température, au-dessus de la tension, de la surcharge, au-dessus de la protection actuelle, du bruit anormal et de l'alarme légère, lumière de détecteur de fumée | |||||||
| Montage d'essai | Production spécifique, selon les conditions réels d'utilisation de l'échantillon | |||||||
| Tension | AC220V 50HZ | AC380V, 50HZ, système à cinq fils triphasé | ||||||
| Environnement d'utilisation | 0℃~45℃ | |||||||
Aperçu d'équipement
1. Conditions pour la catégorie anti-déflagrante :
1,1 catégorie globale : Catégorie anti-déflagrante Exsd IIBT4.
1,2 ventilateur d'extraction : utilisez le moteur anti-déflagrant résistant à hautes températures.
1,3 lumières : éclairage anti-déflagrant de haut-éclat.
1,4 commutateur : le feu et commutateur anti-déflagrant.
1,5 porte d'équipement : filet protecteur ignifuge et en acier inoxydable.
2. Le système d'exploitation :
2,1 modes de manuel réglé et d'opération automatique et deux formes de processus de course fixe et de pression constante.
2,2 le mode manuel n'a pas besoin d'éditer le processus, et les conditions sont manuellement commandées ; le mode automatique est de travailler automatiquement selon le processus édité (déplacement, temps de pression, d'entreposage de pression, etc.)
2,3 selon les exigences particulières des clients, nous pouvons particulièrement concevoir et produire pour rencontrer les conditions de processus de la fabrication de client et la configuration facultative dans la plus large mesure possible.
2,4 vitesse horizontale et verticale/réglable et fixe/surveillance de dispositif/visuelle extinctrice automatique system/5T-2000T peut être particulièrement commandée
3. Système par acquisition de données :
3,1 développé et conçu avec ARM7+μC/OSⅡ, la fréquence peut être réglé en ligne au moins 10ms en temps réel, et le déplacement et la pression peuvent être indépendamment programmés.
3,2 le module multicanal d'échantillonnage de données, la tension et le canal d'acquisition de la température adopte le mode N*4 (expansible).
3,3 équipé des portes série RS232 et RS485, qui peuvent être reliées aux instruments de essai multiples pour réaliser par acquisition de données automatique, avec la capacité anti-parasitage forte.
3,4 le processus entier de la surveillance visuelle est adopté dans l'essai pour assurer de grande précision des essais et de l'opération stable.
3,5 les données sont automatiquement enregistrées et stockées en ligne, et le rapport des essais est automatiquement produit.
4. Principe :
Le système par acquisition de données est placé à l'équipement de contrôle surveillé, et le signal de tension ou de température de l'équipement est prélevé et tenu par le capteur, et envoyé au convertisseur d'A/D pour devenir un signal numérique, et alors le signal est envoyé au fifo. Quand les données stockées dans le fifo atteignent un certain nombre, elles sont données lecture du fifo par l'ARM7, et alors envoyées à l'ordinateur serveur par la connexion d'Ethernet de l'ARM7 ou du RS232. Considérant qu'il peut y avoir beaucoup de dispositifs à surveiller, des canaux multiples d'acquisition sont conçus, et ils passent par le commutateur analogue et puis entrent dans le convertisseur d'A/D. CPLD est le noyau de contrôle du système entier. Il commande la commutation du canal d'acquisition, le de début et de fin du convertisseur d'A/D, le générateur d'adresse de stockage des données converties dans le fifo, et la génération d'une demande d'interruption d'informer l'ARM7 de le lire et stocker dans le fifo. données etc.
5. Circuit hydraulique :
Le circuit hydraulique adopte un système d'approvisionnement en pétrole de pompe à débit variable, un grand bloc de valve de contrôle centralisé d'écoulement, un filtre à air aspiré d'huile à l'admission d'huile de la pompe, et un filtre à huile à haute pression au débouché de pompe pour empêcher des impuretés d'entrer dans le circuit hydraulique pour assurer le fonctionnement normal du circuit d'huile. Il y a la température d'huile, affichage de niveau d'huile, filtre à air et d'autres dispositifs dans le système. Le réservoir de carburant est une structure soudée par plaque d'acier avec une fenêtre de nettoyage et une prise de vis pour le drainage de pétrole et d'eaux d'égout au fond.
6. Système anti-déflagrant
Il adopte la plaque d'acier épaissie parcouche et la conception nette protectrice en acier inoxydable, et tous les composants électriques adoptent les composants anti-déflagrants et les mesures protectrices d'isolement.
