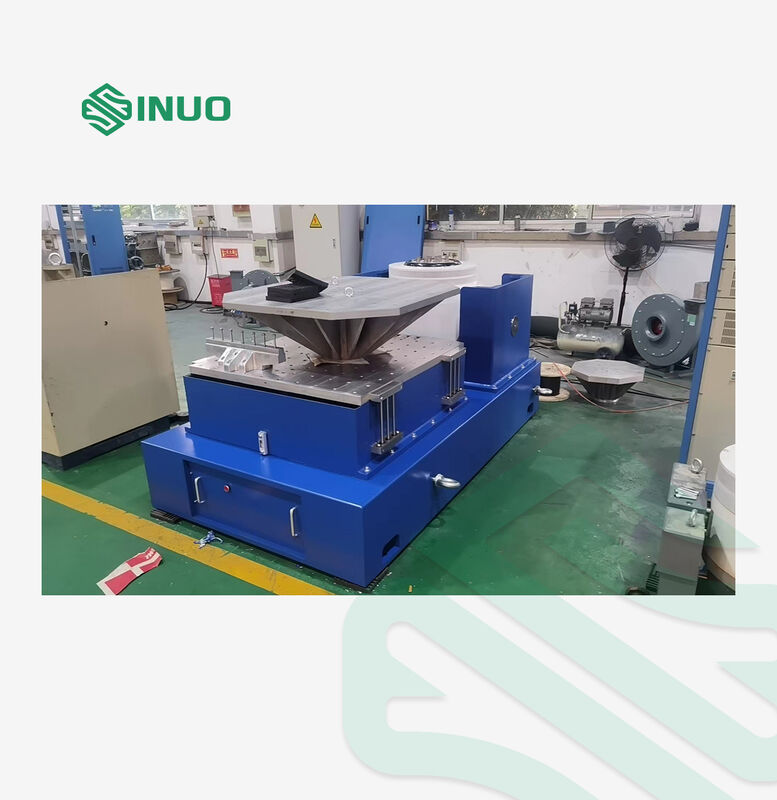

ASTM D 4728 Machine d'essai de vibrations aléatoires avec une force de 1000 kgf

Projet

Instructions de configuration

Qté

Corps de la table vibrante

VG1000-76 Générateur d'excitation électromagnétique

1 ENSEMBLE

Dispositif de centrage automatique pour bobine mobile

1 ENSEMBLE

Ventilateur de refroidissement BL-1000 (y compris le silencieux)

1 ENSEMBLE

Table d'extension verticale VT60 (600×600mm)

1 ENSEMBLE

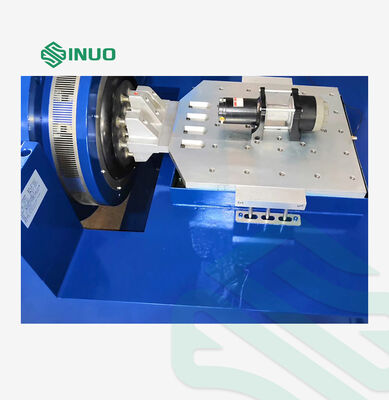

Glissière à film d'huile horizontale HG60 (600×600mm)

1 ENSEMBLE

Amplificateur de puissance à commutation numérique

Amplificateur de puissance SA103 (y compris le système d'alimentation du champ magnétique)

1 ENSEMBLE

Température, pression du vent, dépassement de déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de contrôle, défaut logique, perte de phase d'entrée

1 ENSEMBLE

Alimentation d'excitation

1 ENSEMBLE

Contrôleur de vibration numérique

Contrôleur de vibration numérique VCSusb-2

(Y compris le logiciel et les fonctions d'utilisation)

2 ENSEMBLE

Accéléromètre (comprend un câble BNC-M5 à faible bruit de 7 m)

2 PCS

CD d'installation du logiciel de contrôle

1 ENSEMBLE

Microsoft Word /Excel et Adobe Acrobat sont recommandés comme éditeurs de rapports de test (options)

1 ENSEMBLE

VG1000-76 Paramètres du générateur d'excitation électromagnétique

Force d'excitation sinusoïdale maximale

1000Kg.f crête

Force d'excitation aléatoire maximale

1000Kg.f r.ms

Force d'excitation d'impact maximale

2000Kg.f crête

Plage de fréquences

1～2900 Hz

Déplacement maximal

76 mm p-p

Vitesse maximale

1,8 m/s

Accélération maximale

82G (800 m/s²)

La relation entre la charge maximale et l'accélération : F=M.A (sinus)

5G

10G

20G

30G

188KG

88KG

38KG

21KG

Fréquence de résonance du premier ordre

3200 Hz±5%

Charge utile M1+M2

300kg

Fréquence d'isolation des vibrations

2,5 Hz

Diamètre de la bobine mobile

Ф240 mm

Poids de la bobine mobile

14kg

Moment excentrique nominal

350.N.M

Vis sur la table

16×M10

Fuite de flux

＜10gauss

Moment excentrique admissible

300N.m

Taille de l'équipement

945mm×720mm×784mm

Poids de l'équipement

1000 kg

LA-12Amplificateur de puissance à commutation numérique K

Puissance de sortie

12KVA

Tension de sortie

100V

Courant de sortie

120A

Rendement de l'amplificateur

≥90%

Distorsion harmonique totale (THD)

<1,0%

Niveau de marche/arrêt

58KHz

Résolution du courant

0,1A

SNR

≥65dB

Bruit≤70dB

Degré de déséquilibre d'égalisation du courant parallèle

≤3%

Facteur de crête du courant

≥3σ

Réponse en fréquence

DC-5000Hz ±3dB10-3000Hz ±1dB

Gain IF

≥80

Stabilité DC

<0,1%

Taille de l'amplificateur

650mmL×920mmD×1700mmH

Poids

400KG

BL 1000

Fonction

Température, pression du vent, dépassement de déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de contrôle, défaut logique, perte de phase d'entrée

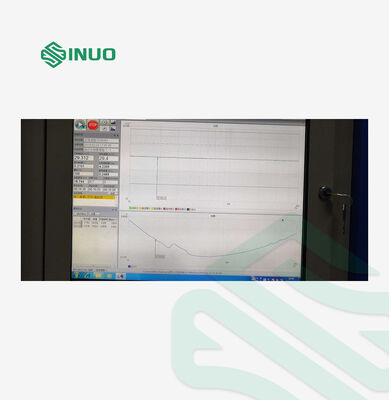

Contrôleur de vibration numérique VCSusb-2

Configuration matérielle

2 canaux d'entrée simultanés, 1 canal de sortie

Module de fonction de contrôle

Sinus, aléatoire

Ordinateur de contrôle

ACER PC(i3-3.6GHz CPU 8GB 1TB 1000Mbps port Ethernet et 4 ports USB / Microsoft Windows 10/8 OS)

Microsoft Word /Excel et Adobe Acrobat sont recommandés comme éditeurs de rapports de test (options)

Logiciel

Fonctionnement en chinois/anglais, analyse temporelle et fréquentielle, source de signal, analyse de balayage de fréquence sinusoïdale, etc. Il peut générer automatiquement des rapports de test WORD. Il peut afficher, stocker les signaux et les données, et définir les paramètres de test et analyser les fonctions.

Accélérateur système

Modèle : LAB24110

Plage de fréquences : 1-5000Hz

Sensibilité : 30 +/- 10% pC/g

Plage de températures : -40℃ à 160℃

Contient 2 câbles à faible bruit PVC "BNC-M5" de 7M de long

Table d'extension verticale VT60

Matériau

Alliage de magnésium, surface durcie

Taille de la table

600×600

Trou fixe

Manchon à vis en acier inoxydable M10, durable et résistant à l'usure

Fréquence d'utilisation limite supérieure

2000 Hz

Poids

55Kg

BL 1000

ventilateur de refroidissement

0 table coulissante à film d'huile horizontaleMatériauAlliage de magnésium, surface durcie

Taille de la table

600×600

Trou fixe

Manchon à vis en acier inoxydable M10, durable et résistant à l'usure

Fréquence d'utilisation limite supérieure

2000 Hz

Poids

55Kg

BL 1000

ventilateur de refroidissement

Puissance du ventilateur 4KW (5HP)

Pression d'air

0,0034 Mpa

Débit

0,33 m/s3

Exigences électriques

Alimentation

CA triphasé 380V/50Hz 22

KW

Air comprimé requis 0,7Mpa

Température de la salle d'essai

0~40℃

Humidité de la salle d'essai

0 à 85 %, sans condensation
