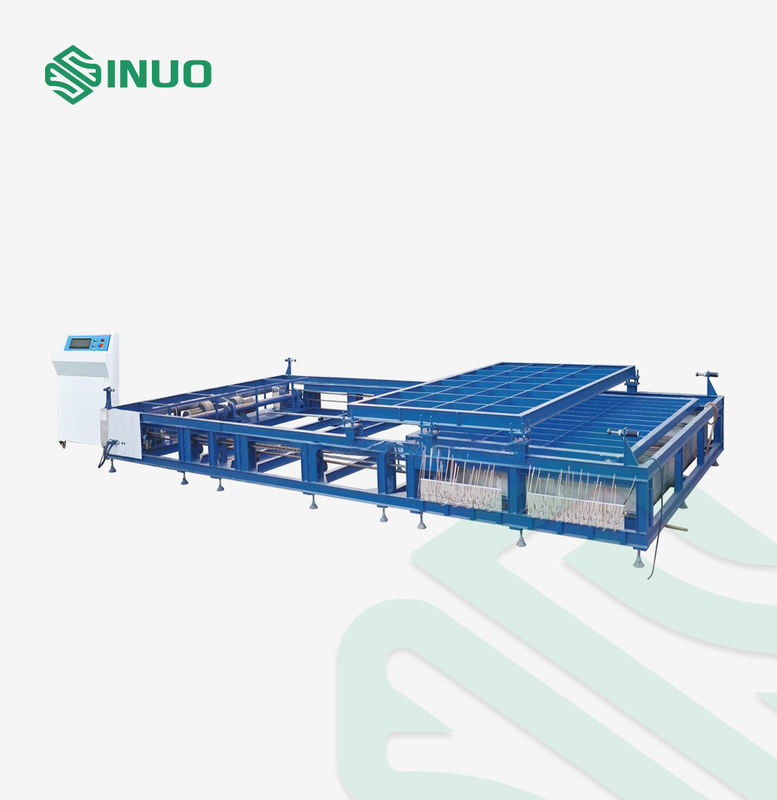

Équipement d'essai externe d'exposition du feu d'équipement d'essai de batterie de l'UL 2580 EV

Équipement d'essai externe d'exposition du feu de paquet de batterie de véhicule électrique de l'UL 2580

Normes et clauses conformées

L'équipement d'essai externe d'exposition du feu de paquet de batterie assortit les conditions de la clause 42 de l'UL 2580, de l'annexe 8E de CEE R100, etc.

Paramètres techniques

1. Conditions standard appropriées d'essai

1,1 l'équipement d'essai externe d'exposition du feu de paquet de batterie assortit les conditions de la clause 42 de l'UL 2580, de l'annexe 8E de CEE R100, etc. L'objet d'essai est les paquets ou les systèmes électriques de batterie de véhicule routier.

1,2 la température d'environnement de test est au-dessus de 0℃, la vitesse du vent n'est pas plus que 2.5km/h, et la condition de SOC du paquet de batterie est au-dessus de 50%

1,3 dans l'essai, la taille du plat plat contenant l'essence dépasse la taille horizontale de l'objet d'essai de 20cm, mais pas plus de 50cm. La taille de la casserole ne devrait pas être plus haute que 8cm au-dessus de la surface d'essence. L'objet d'essai devrait être centré. La distance entre le niveau de liquide d'essence et le fond de l'objet d'essai a été placée à 50 cm. Remplissez fond de la casserole avec de l'eau. Le schéma de principe du feu externe est montré dans la figure :

1,4 la première phase : préchauffage. Mettez à feu l'essence au moins 3m à partir de l'objet d'essai, et après 60 secondes d'échauffement, endroit le bac à huile sous le dispositif à l'essai. Si le plat plat d'essence est trop grand pour déplacer, déplacer l'objet d'essai et le support

1,5 la seconde étape : combustion directe. Des sujets d'expérience sont directement exposés pour flamber pendant 70 secondes

1,6 la troisième étape : combustion indirecte. Mettez la cloison réfractaire au-dessus du bac à huile. Les sujets d'expérience déterminent dans cet état 60 secondes. Ou d'un commun accord, continuez à être directement exposé à la flamme pour 60s. Le bardeau réfractaire est fait de briques réfractaires standard. La grosseur de maille spécifique est montrée dans la figure ci-dessous. Elle peut également être faite de matériaux réfractaires concernant cette taille.

Résistance de feu : (Seger-Kegel) SK 30

Composition A12O3 : 30-33%

Porosité (PO) : 20-22% volume

Densité : 1900-2000kg/m3

Secteur efficace de trou : 44,18%

1,7 le du quatrième étage : Laissez la source du feu. Enlevez le plat plat d'essence ou l'échantillon et les observez pour 2 heures ou la température de surface des baisses d'échantillon au-dessous de 45℃.
