Système d'essai de vibrations ASTM 100G de haute précision avec entrée à 2 canaux

Le système d'essai de vibrations ASTM 100G offre des essais de vibrations de haute précision avec une capacité d'entrée à 2 canaux, conçu pour les applications d'essai industrielles rigoureuses.

Applications du produit

Les essais de vibrations évaluent comment les composants et les dispositifs réagissent dans des environnements réels en les soumettant à une excitation ou à un choc contrôlé. Ce système sert un large éventail d'applications industrielles, notamment les cartes de circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo fournit des solutions complètes d'excitation et d'essai conformes aux normes nationales et internationales, notamment GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Spécifications des essais de vibrations

Types d'essais : balayage sinusoïdal, aléatoire, choc
Plage de réponse en fréquence : 1-3300 Hz
Formule de sélection : A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Configuration de l'équipement

Composant	Configuration	Quantité
Corps de la table vibrante	Générateur d'excitation électromagnétique A11S24	1 ENSEMBLE
Système de refroidissement	Ventilateur de refroidissement B402 (silencieux inclus)	1 ENSEMBLE
Table verticale	Table d'extension verticale VT30 (300 mm * 300 mm)	1 ENSEMBLE
Système de centrage	Système de centrage automatique pour bobine dynamique	1 ENSEMBLE
Amplificateur de puissance	Amplificateur de puissance à commutation numérique LA10K	1 ENSEMBLE
Système de protection	Système de protection servo	1 ENSEMBLE
Alimentation électrique	Alimentation d'excitation	1 ENSEMBLE
Contrôleur	Moteur principal du contrôleur de vibrations numériques	1 ENSEMBLE
Capteurs	Capteur d'accélération du système	1 PIÈCE
Système informatique	Ordinateur de commande, CD d'installation du logiciel de commande	1 ENSEMBLE
Accessoires	Câbles de connexion/tuyaux d'air étendus	1 ENSEMBLE
Documentation	Mode d'emploi, rapports d'inspection, certificats, manuels d'entretien	1 ENSEMBLE
Outils	Outils accessoires	1 ENSEMBLE
Montage	Tige de pression vibrante/bride de barre de pression	1 ENSEMBLE

Paramètres techniques

Générateur d'excitation électromagnétique A11S24

Force d'excitation sinusoïdale maximale : 1 000 Kgf crête

Force d'excitation aléatoire maximale : 1 000 Kgf rms

Force d'excitation d'impact maximale : 2 000 Kgf crête

Plage de fréquences : 1～3300 Hz

Déplacement maximal : 51 mm crête à crête

Vitesse maximale : 2,0 m/s

Accélération maximale : 100 G

Fréquence de résonance du premier ordre : 2 500 Hz±5 %

Charge utile : 300 kg

Fréquence d'isolation des vibrations : 2,5 Hz

Diamètre de la bobine mobile : Ф240 mm

Poids de l'entraînement électrique : 11 kg

Vis sur la table : 17×M10

Fuite de flux : < 1 mT (10 Gauss)

Moment excentrique admissible : 500 N.m

Taille de l'équipement : 915 mm x 740 mm x 785 mm (hors table étendue)

Poids de l'équipement : 880 kg (hors table coulissante horizontale)

Amplificateur de puissance à commutation numérique LA10K

Puissance de sortie : 12 kVA

Tension de sortie : 120 V

Courant de sortie : 100 A

SNR : ＞65 dB

Taille de l'amplificateur : 600 mm x 900 mm x 1 130 mm

Système de protection servo

Fonctions de protection complètes, notamment la température, la pression du vent, le dépassement de déplacement, la surtension, la surintensité, la sous-tension d'entrée, les défauts externes, l'alimentation de commande, les défauts logiques et la perte de phase d'entrée.

Contrôleur de vibrations numériques VCS-2

Configuration matérielle : 2 canaux d'entrée, 1 canal de sortie

Module de fonction de commande : Sinusoïdale, aléatoire, choc classique

Ordinateur de commande : Ordinateur de marque d'origine avec moniteur LCD 17 ", clavier/souris optique

Logiciel : Fonctionnement en anglais, analyse temporelle et fréquentielle, source de signal, analyse de balayage de fréquence sinusoïdale, génération automatique de rapports de test WORD

Système d'exploitation : Windows 10

Capteur d'accélération LTE : Plage de fréquences : 1-7000 Hz, Sensibilité : 30 pc/g, Plage de températures : -40 - 180℃

Table d'extension verticale VT30

Matériau : Alliage de magnésium, surface anodisée dure

Taille de la table : 300 mm × 300 mm

Trou fixe : Manchon fileté en acier inoxydable M8

Fréquence d'utilisation limite supérieure : Sinusoïdale 2 000 Hz, Aléatoire 2 000 Hz

Poids : Environ 9 KG

Ventilateur de refroidissement B402 (silencieux inclus)

Puissance du ventilateur : 4 kW

Débit : 18 m³/min

Exigences électriques

Alimentation électrique : Triphasé 380 V/50 Hz, 25 kVA

Air comprimé : 0,6 Mpa

Résistance de mise à la terre : ≤4Ω

Composants et caractéristiques du système

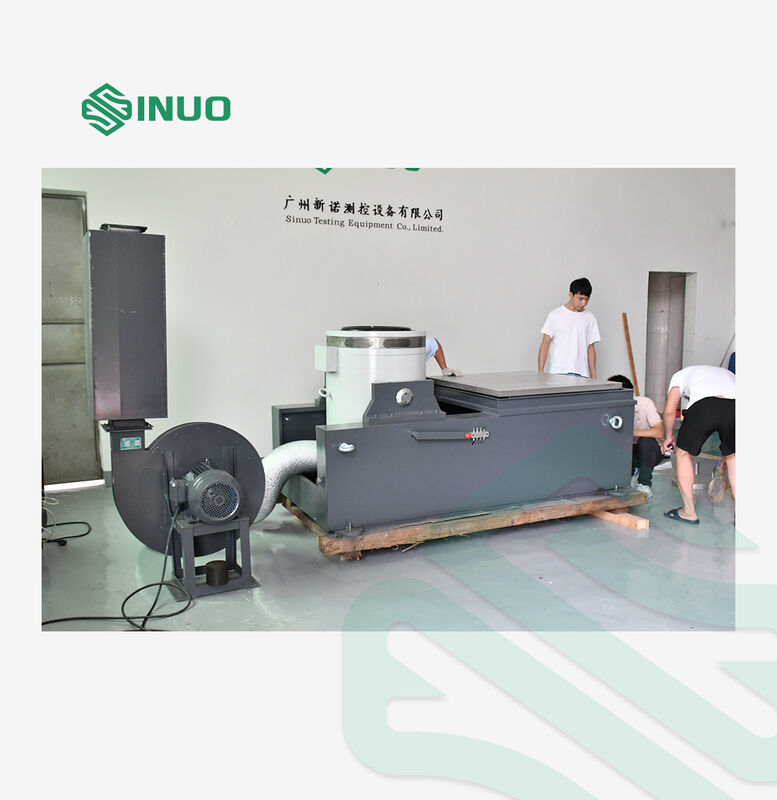

1. Corps de la table vibrante

Comprend des bobines mobiles moulées et usinées manuellement, un système de support de charge optoélectronique et un guidage axial à double roulement pour une durabilité supérieure et une réduction du croisement axial dynamique pendant les essais.

Structure à double circuit magnétique avec faible fuite de flux et champ magnétique uniforme
Traitement de phosphatation avancé et technologie de peinture automobile pour une résistance à l'usure et à la rouille à long terme

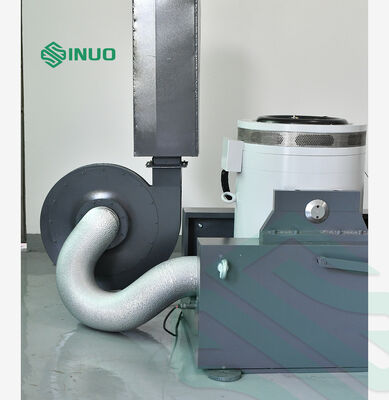

Refroidissement amélioré avec des ventilateurs à faible bruit, une conception de conduit d'air en nid d'abeille et un conduit d'air à dérivation à double couche

2. Amplificateur de puissance à commutation numérique LA

Technologie IGBT fiable conforme aux normes européennes « CE »
Haute stabilité et fiabilité avec la modulation de largeur d'impulsion par multiplication de fréquence sinusoïdale
Rendement de conversion élevé grâce aux principes de l'alimentation à découpage
Technologie électronique de partage de courant automatique
Excellente performance de sécurité

3. Système de protection servo

Fonctions de protection complètes, notamment la surtension du réseau électrique, la sous-tension, la perte de phase, les défauts logiques, le passage du module d'alimentation, la surchauffe, la surintensité de sortie, la surtension de sortie, l'alimentation d'entraînement, le dépassement de déplacement de la plate-forme, la température de la plate-forme et l'interverrouillage externe.

4. Plate-forme d'extension verticale

Moulée en alliage de magnésium avec un matériau d'amortissement, conçue pour des spécimens de montage plus grands. Toutes les plates-formes d'extension sont modélisées et analysées pour les fréquences modales afin de minimiser l'impact sur les caractéristiques dynamiques.

5. Système de centrage automatique photoélectrique

Ajuste automatiquement la position de la bobine mobile pour maintenir un état équilibré pendant les opérations de chargement et de déchargement.

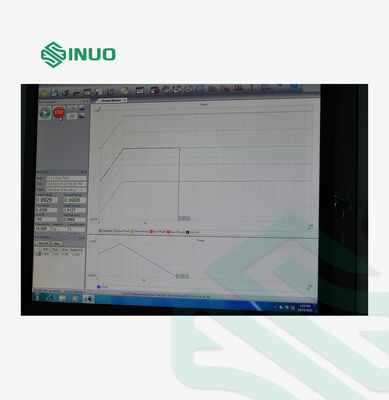

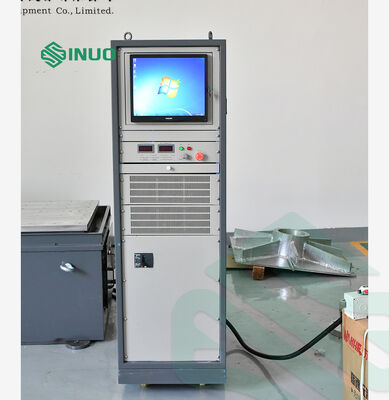

6. Contrôleur de vibrations numériques

Système de structure distribuée avancé avec commande en boucle fermée réalisée par un processeur DSP, assurant une réponse en temps réel et une grande efficacité.

Haute performance : Processeur DSP à virgule flottante 32 bits (300 MHz), ADC/DAC à résolution 24 bits, plage dynamique >90 dB, SNR >100 dB
Facilité d'utilisation : Logiciel basé sur Windows avec assistant automatique et génération de rapports de test
Configuration flexible : Conception modulaire permettant la personnalisation du matériel et des logiciels
Sécurité des tests : Plusieurs contrôles de sécurité, paramètres d'interverrouillage et arrêt d'urgence
Rapports : Génération en un clic de rapports de test Word ou PDF avec des données complètes

Fonctionnalités du contrôleur

Commande aléatoire

Utilise l'égalisation de la fonction de transfert avec des signaux aléatoires gaussiens pour la commande en boucle fermée multicanal en temps réel. Les algorithmes de commande adaptatifs répondent rapidement aux non-linéarités du système et aux changements de charge.

Plage de fréquences : 0~4680 Hz (extensible à 18750 Hz)

Résolution : 100, 200, 400, 800, 1600, 3200 lignes spectrales

Plage de puissance de commande : >90 dB

Stratégie de commande : Commande monocanal, moyenne pondérée, valeur maximale, valeur minimale

Commande sinusoïdale

Fournit des signaux sinusoïdaux et de balayage sinusoïdal de haute qualité avec un contrôle précis de l'amplitude, des paramètres de maintien et des options de balayage de fréquence flexibles.

Plage de fréquences : 1 Hz~4680 Hz (extensible à 10000 Hz)

Temps de boucle fermée : 5 mS

Distorsion harmonique : <-100 dB

Modes de balayage de fréquence : Linéaire (0~6000 Hz/min), Logarithmique (0~100 Oct/min)

Direction du balayage : Haut, bas

Choc classique

Prend en charge divers types de formes d'onde, notamment l'onde demi-sinusoïdale, l'onde en cloche, l'onde rectangulaire, l'onde trapézoïdale, les ondes en dents de scie et l'onde triangulaire avec des paramètres d'impulsion définis par l'utilisateur.

Durée d'impulsion : 0,5 à 3 000 mS

Largeur de bande d'analyse maximale : 22000 Hz

Taille de la trame : Jusqu'à 16384

Conformité aux normes : MIL-STD-810, normes ISO, limites de contrôle d'interruption définies par l'utilisateur
