Systèmes d'essai de vibration de batterie standard UN 38.3 avec essais sinusoïdaux, aléatoires et de choc

Systèmes d'essai de vibration de batterie standard UN 38.3 avec essais sinusoïdaux, aléatoires et de choc

Nom De Marque:	Sinuo
Numéro De Modèle:	Les produits doivent être présentés dans un emballage de qualité supérieure.
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

force sinusoïdale:

2200Kg.f de haut niveau

Force de choc:

4400Kg.f en pointe

Max. Accélération:

100g

Max. Déplacement:

51 mm p-p

Vitesse maximale:

2,0 m / s

Méthode de refroidissement:

Refroidissement par l'air

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Équipement d'essai électrique de sécurité d'OIN 6469

équipement d'essai électrique de la sécurité 5000V

Appareil de contrôle électrique de sécurité du gigaoctet 38032

Description du produit

Systèmes de test de vibrations de batteries standard UN 38.3

Systèmes complets de test de vibrations conçus pour les tests de batteries selon les normes UN 38.3, avec des capacités de test sinusoïdal, aléatoire et de choc.

Application du produit

Les tests de vibrations simulent les conditions environnementales réelles en excitant ou en choquant les composants et les appareils. Nos systèmes sont largement applicables dans les secteurs industriels, notamment les circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo fournit des solutions complètes d'excitation et de test qui valident la qualité des produits conformément aux normes internationales, notamment ISO16750-3, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Paramètres de sélection de la machine de vibration

Conditions de test définies par le client
Types de tests : balayage sinusoïdal et vibrations aléatoires
Plage de réponse en fréquence : 2-5000 Hz
Formules de sélection : A(g)=(2πf)²Dcm/980≒A=0.002DmmF², D=A/0.002F², F=M(kg)×A(g)

Configuration de l'équipement

Composant	Détails de la configuration	Quantité
Corps de la table vibrante	Générateur d'excitation électromagnétique A20S32	1 ENSEMBLE
Dispositif de centrage automatique	Pour bobine mobile	1 ENSEMBLE
Ventilateur de refroidissement	B752 (y compris le silencieux)	1 ENSEMBLE

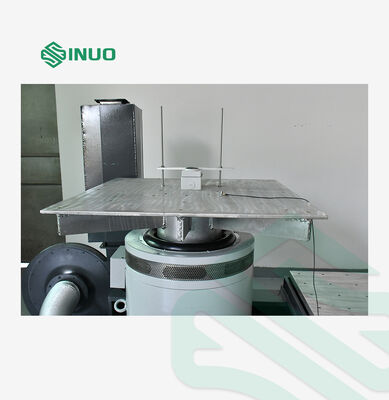

Table d'extension verticale	VT50 (500×500 mm)	1 ENSEMBLE
Amplificateur de puissance à commutation numérique	Amplificateur de puissance à commutation numérique LA-24K	1 ENSEMBLE
Système de protection servo	Système de protection complet	1 ENSEMBLE
Alimentation d'excitation	Bloc d'alimentation	1 ENSEMBLE
Contrôleur de vibration numérique	Contrôleur de vibration numérique VCS-2	1 ENSEMBLE
Capteur d'accélération du système	Mesure de l'accélération	2 PCS
Logiciel de contrôle	CD d'installation	1 ENSEMBLE
Ordinateur de contrôle	Système informatique	1 ENSEMBLE
Accessoires	Câbles de connexion/tuyaux d'air	1 ENSEMBLE
Outils accessoires	Clé en T, clé hexagonale, tournevis, etc.	1 ENSEMBLE
Tige de pression vibrante	Pince de barre de pression	1 ENSEMBLE

Spécifications techniques

Générateur d'excitation électromagnétique A20S32

Force d'excitation sinusoïdale maximale	2200 Kgf crête
Force d'excitation aléatoire maximale	2200 Kgf r.ms
Force d'excitation d'impact maximale	4400 Kgf crête
Plage de fréquences	1～3000 Hz
Déplacement maximal	51 mm p-p
Vitesse maximale	2 m/s
Accélération maximale	100 G (980 m/s²)
Fréquence de résonance du premier ordre	3200 Hz±5 %
Charge maximale	400 kg
Fréquence d'isolation des vibrations	2,5 Hz
Diamètre de la bobine mobile	Ф340 mm
Poids de la bobine mobile	22 kg
Vis sur la table	17×M10
Fuite de flux	<10 gauss
Moment excentrique admissible	500 N.m
Taille de l'équipement	1080 mmL×920 mmL×1050 mmH (hors table d'extension verticale)
Poids de l'équipement	1900 kg (hors table coulissante horizontale)

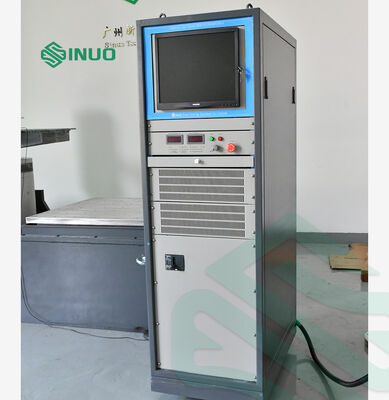

Amplificateur de puissance à commutation numérique LA-24K

Puissance de sortie	22 kVA
Tension de sortie	100 V
Courant de sortie	220 A
Rendement de l'amplificateur	≥90 %
Distorsion harmonique	0,5 % THD @ 500 Hz
SNR	>75 dB
Plage du signal d'entrée	±10 Vcrête
Stabilité CC de sortie	<5 mVcc
Taille de l'amplificateur	L910 mm×P610 mm×H1150 mm
Poids de l'amplificateur	470 KG

Contrôleur de vibration numérique VCS-2

Configuration matérielle	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sinusoïdale, aléatoire, choc classique
Ordinateur de contrôle	Ordinateur de marque d'origine 17 '' avec moniteur LCD, Windows 10
Logiciel	Fonctionnement en chinois/anglais, analyse temporelle et fréquentielle, source de signal, analyse de balayage de fréquence sinusoïdale, génération automatique de rapports de test WORD
Accélérateur système C04A07	Plage de fréquences : 1-12000 Hz, Sensibilité : 50 mv/g, Plage de températures : -24~250 °C

Composants et caractéristiques du système

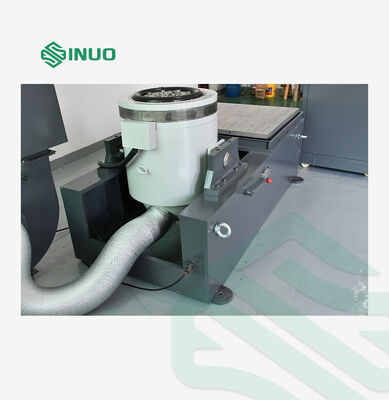

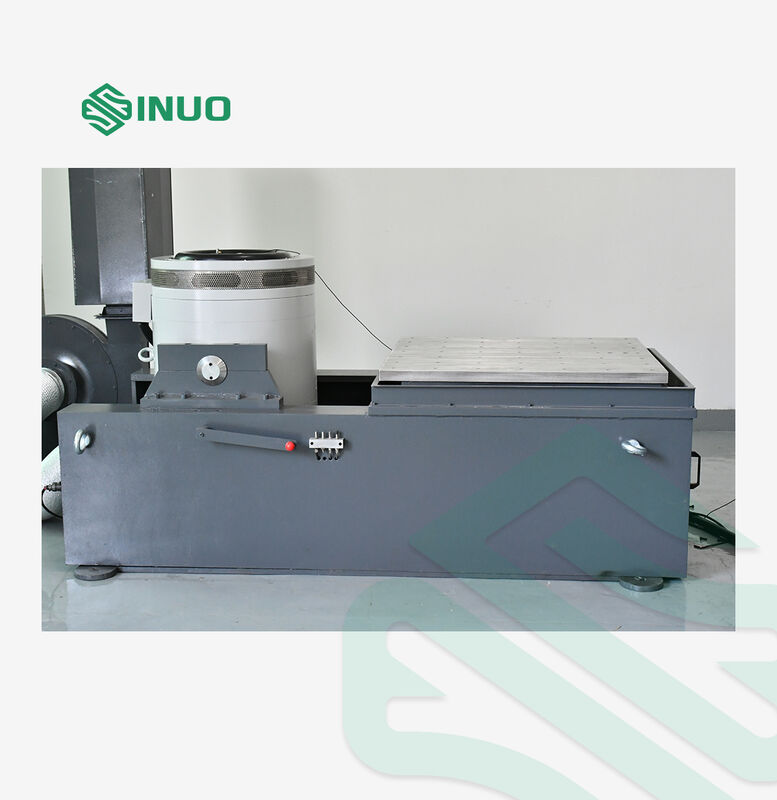

Corps de la table vibrante

Bobine mobile : Moulée et usinée manuellement avec un système de support de charge optoélectronique et un guidage axial à double roulement pour une durabilité supérieure
Bobine d'excitation : Structure à double circuit magnétique avec faible fuite de flux et champ magnétique uniforme
Surface du corps : Traitement de phosphatation avancé et technologie de peinture automobile pour une résistance à l'usure et à la rouille à long terme
Refroidissement de la table : Ventilateurs à faible bruit avec structure d'admission d'air améliorée, conduit d'air en nid d'abeille pour la bobine d'excitation et conduit d'air à dérivation double couche pour l'anneau magnétique central

Amplificateur de puissance à commutation numérique LA

Haute stabilité et fiabilité avec la technologie MOSFET ou IGBT
Conforme aux normes européennes « CE »
Rapport signal/bruit élevé utilisant la modulation de largeur d'impulsion par multiplication de fréquence sinusoïdale
Rendement de conversion élevé avec la technologie d'alimentation à découpage
Technologie électronique de partage automatique du courant
Excellente performance de sécurité

Fonctionnalités du contrôleur de vibration numérique

Haute performance : Processeur DSP à virgule flottante 32 bits avec une fréquence de 300 MHz et un CAN/DAC à résolution de 24 bits
Convivial : Logiciel d'application basé sur Windows avec assistant automatique et génération de rapports de test
Flexible : Conception modulaire prenant en charge plusieurs tâches d'analyse et configurations
Sécurité : Plusieurs contrôles de sécurité, paramètres d'interverrouillage et arrêt d'urgence
Rapports : Génération en un clic de rapports de test Word ou PDF avec des données complètes

Paramètres techniques du contrôleur

Spécifications du canal d'entrée

Nombre de canaux d'entrée	2 canaux d'entrée simultanés
Type de signal d'entrée	Tension/charge
Impédance d'entrée	>110 kΩ
Plage d'entrée de tension maximale	±10 V
Plage d'entrée de charge maximale	±10000 PC
Rapport signal/bruit	>100 dB
Filtre	Filtre analogique 160 dB/octave
Convertisseur analogique/numérique (CAN)	Résolution 24 bits, Plage dynamique : 114 dB, Fréquence d'échantillonnage maximale 192 kHz

Spécifications du canal de sortie

Nombre de canaux de sortie	1 canal de sortie
Type de signal de sortie	Signal de tension
Impédance de sortie	<30Ω
Plage de sortie de tension maximale	±10 V
Courant de sortie maximal	100 mA
Précision de l'amplitude	2 mV
Distorsion harmonique	<-95 dBfs
Filtre	Filtre analogique 60 dB/octave

Capacités fonctionnelles du contrôleur

Contrôle aléatoire

Sortie de signal aléatoire gaussien avec égalisation de la fonction de transfert pour le contrôle en boucle fermée multicanal en temps réel. Plage de fréquences : 0-4800 Hz (extensible à 18750 Hz) avec une plage de puissance de contrôle >90 dB.

Contrôle sinusoïdal

Signaux sinusoïdaux et de balayage sinusoïdal de haute qualité avec contrôle de l'amplitude. Plage de fréquences : 1 Hz-5000 Hz (extensible à 10000 Hz) avec distorsion harmonique <-100 dB.

Choc classique

Prend en charge les ondes demi-sinusoïdales, les ondes en cloche, les ondes rectangulaires, les ondes trapézoïdales et diverses formes d'onde en dents de scie. Durée d'impulsion de 0,5 à 3 000 mS, conforme aux normes MIL-STD-810 et ISO.

Remarque sur le chargement de l'équipement : Ce système pèse plus d'une tonne. Les clients doivent préparer les outils et équipements de déchargement appropriés pour l'installation.
