Échangeur de vibrations de table à glisser verticale et horizontale

Table vibrante à glissement vertical et horizontal standard ISTA MIL-STD

Application du produit

Les essais de vibration consistent à exciter ou à choquer un composant ou un dispositif pour voir comment il réagirait dans un environnement réel. Le champ d'application des essais de vibration est extrêmement large, des produits industriels tels que les cartes de circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo peut vous fournir l'ensemble du schéma d'excitation et d'essai, et prouver la qualité des produits pour vous conformément aux normes nationales et internationales, telles que GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Formule de sélection de la machine à vibrations et schéma de la structure du générateur de vibrations

1. Les conditions d'essai fournies par l'entreprise du client ;

2. Type d'essai : Balayage sinusoïdal ; Aléatoire ; Choc classique ;

3. Plage de réponse en fréquence : 1-2700 Hz

4. Formule : A(g)=(2πf)2Dcm/980≒A=0.002DmmF²  D=A/0.002F²

F=M(kg) ×A(g)

Schéma principal de l'équipement

Instructions de configuration de l'équipement

Paramètres techniques de l'équipement

1. Corps de la table vibrante

1.1 Bobine mobile

La table vibrante est équipée de bobines mobiles moulées et usinées manuellement, d'un système de support de charge optoélectronique et d'un guidage axial à double palier. Le guidage à double palier est une caractéristique unique qui permet de réduire les croisements et la rotation axiaux dynamiques lors des essais de vibration pour une durabilité supérieure.

1.2 Bobine d'excitation

Structure à double circuit magnétique, faible fuite de flux, champ magnétique uniforme.

1.3 Surface du corps

Utilisation d'un traitement de phosphatation avancé et d'une technologie de peinture automobile, elle a des effets anti-usure et anti-rouille à long terme.

1.4 Réfrigération de la table :

Adoptez des ventilateurs à faible bruit et améliorez la structure d'admission d'air du corps de la table. La bobine d'excitation adopte une gaine d'air en nid d'abeille, et l'anneau magnétique central adopte une gaine d'air à double couche. Une nouvelle conception de gaine d'air est adoptée pour améliorer l'effet de refroidissement.

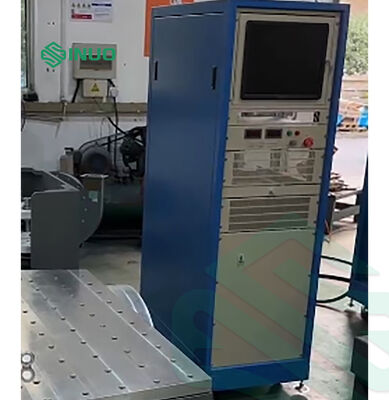

2. Amplificateur de puissance à commutation numérique LA

L'amplificateur de puissance à commutation numérique de la série LA adopte une technologie IGBT fiable :

a. Haute stabilité et fiabilité

b. Répondre aux exigences de la norme « CE » de l'UE

c. En utilisant la technologie de modulation de largeur d'impulsion par multiplication de fréquence sinusoïdale, le rapport signal/bruit de l'amplificateur de puissance est élevé.

d. En utilisant le principe de fonctionnement de l'alimentation à découpage, le rendement de conversion est élevé.

e. En utilisant la technologie de partage de courant automatique électronique

f. Bonnes performances de sécurité.

3. Système de protection servo

Fonctions de protection complètes, y compris surtension du réseau électrique, sous-tension, perte de phase, défaut logique, passage du module d'alimentation, surchauffe, surintensité de sortie, surtension de sortie, alimentation d'entraînement, dépassement de déplacement de la plateforme, température de la plateforme, verrouillage externe, etc.

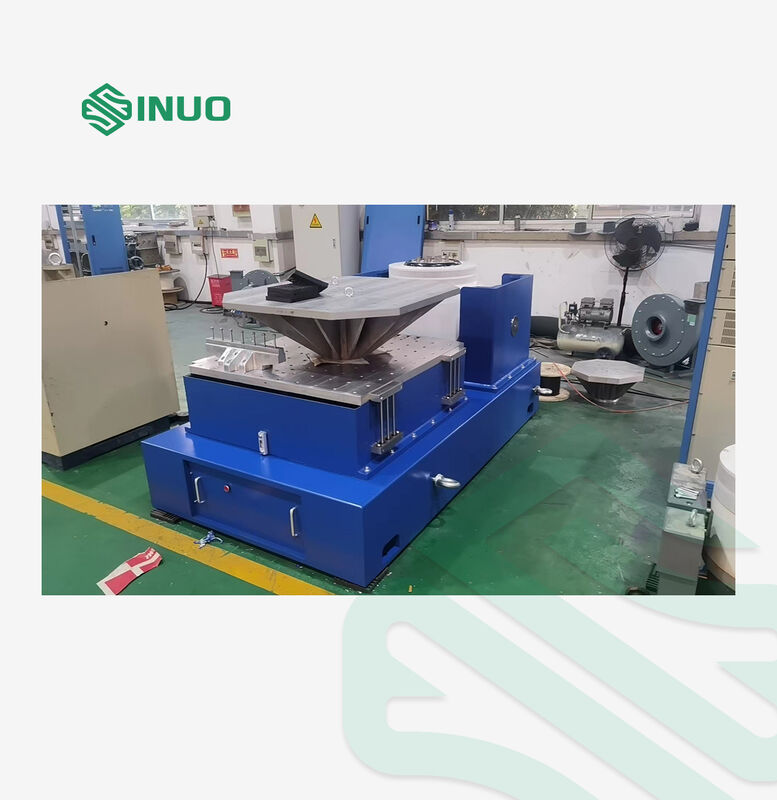

4. Plateforme d'extension verticale

La plateforme d'extension est généralement utilisée comme plateforme pour des spécimens de montage plus grands et peut être carrée ou ronde ou définie par l'utilisateur. Pour réduire l'impact des caractéristiques dynamiques de la plateforme étendue, toutes les plateformes étendues doivent être modélisées et analysées pour leurs fréquences modales. Ces plateformes étendues sont généralement coulées en alliage de magnésium et ont un matériau d'amortissement fixé.

5. Système de centrage automatique photoélectrique

Ajustez automatiquement la position de la bobine mobile pour la maintenir dans un état équilibré. Un système de centrage automatique garantit que la bobine mobile est toujours centrée pendant le chargement et le déchargement.

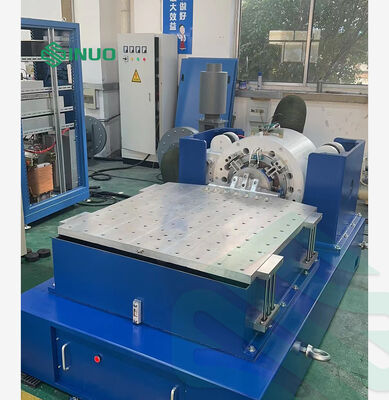

6. Glissière horizontale

La conception de la glissière horizontale présente des moments de renversement et une retenue latérale élevés. Ce concept de conception, combiné à un ensemble de glissière horizontale standard, offre une retenue de moment dynamique élevée tout en maintenant les caractéristiques d'amortissement du film d'huile de guidage. La glissière horizontale se compose d'une plaque de glissière, d'un connecteur, d'une dalle de granit naturel, d'une base de glissière horizontale et d'une alimentation en huile indépendante.

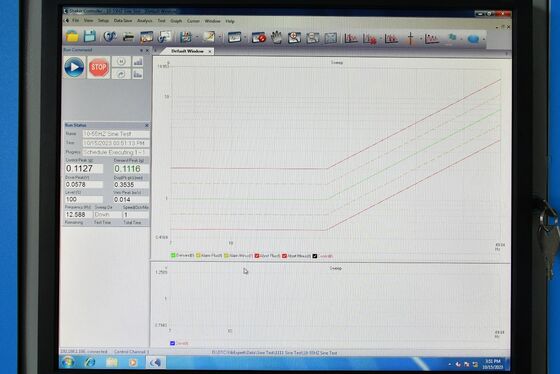

7. Contrôleur de vibrations numérique

Le contrôleur de vibrations adopte un système de structure distribuée avancé. Le contrôle en boucle fermée est réalisé par le processeur DSP, et le PC est indépendant de la boucle de contrôle. Il assure le temps réel et la haute efficacité du système de contrôle. Il peut répondre à tout changement dans le système de test de manière rapide et opportune. Assurer la stabilité et la haute précision du contrôle. Le matériel adopte un processeur DSP à virgule flottante 32 bits avec une fréquence principale allant jusqu'à 300 MHz et un CAN/DAC avec une résolution de 24 bits. Technologie de conception à faible bruit avec filtrage numérique à virgule flottante de haute précision et circuits matériels. Le contrôleur contrôle aléatoirement la plage dynamique pour qu'elle soit supérieure à 90 dB, et le rapport signal/bruit est supérieur à 100 dB.

Fonctionnalités

a. Haute performance et fiabilité

Le contrôle en boucle fermée est réalisé par le processeur DSP, et le PC est indépendant de la boucle de contrôle. Il assure le temps réel et la haute efficacité du système de contrôle. Il peut répondre à tout changement dans le système de test de manière rapide et opportune. Assurer la fiabilité et la haute précision du contrôle. Tous les canaux d'entrée ont des CAN de résolution 24 bits, une conception matérielle à faible bruit et des filtres anti-crénelage analogiques et numériques intégrés, ce qui garantit efficacement la haute précision de l'analyse.

b. Facile à utiliser

Le logiciel d'application basé sur Windows est facile à utiliser et riche en fonctions auxiliaires. Le puissant assistant automatique du système et la fonction de génération automatique de rapports de test facilitent les tâches de test répétitives et ennuyeuses. Les paramètres de test sont riches et rigoureux, et l'interface USB2.0 le connecte plus étroitement et harmonieusement à l'ordinateur.

c. Fonctions et flexibilité puissantes

Le contrôleur de vibrations est une puissante plateforme de contrôle des vibrations qui peut effectuer plusieurs tâches complexes. Sur la même plateforme matérielle, différents logiciels d'application peuvent être configurés pour effectuer une variété de tâches d'analyse afin de répondre à vos différents besoins de test et d'analyse. Le contrôleur adopte une conception modulaire et peut configurer le matériel et les logiciels correspondants en fonction des différents besoins des utilisateurs pour répondre à différents besoins.

d. Sécurité des tests

Le contrôleur fournit un contrôle du signal à petite échelle pour obtenir un aperçu du contrôle des vibrations du système. Cette méthode aide les ingénieurs d'essai à prédéterminer les niveaux de bruit. Et avoir une compréhension approximative de la fonction de transfert et d'autres caractéristiques du système. Il existe également de multiples contrôles de sécurité et paramètres d'interverrouillage. La sécurité des testeurs, des objets de test et de l'équipement de la table vibrante est garantie au maximum. En cas d'anomalie dans le système, vous pouvez immédiatement appuyer sur la touche d'arrêt intégrée du système pour mettre fin au test.

e. Génération de rapports de test

Il prend en charge la génération rapide de rapports de test en un clic au format Word ou PDF. Il vous suffit de cliquer sur le bouton de génération de rapport pour obtenir les résultats de test actuels. De la description de la fonction de contrôle de test de base aux paramètres de réglage de test spécifiques, de la courbe du spectre cible de contrôle à la courbe du domaine temporel et fréquentiel de test, tout est disponible. Il est pratique pour vous de modifier et de faire en fonction des différentes spécifications du rapport de test. Il peut être directement imprimé et prévisualisé, et peut être envoyé en ligne.

Principaux paramètres techniques du contrôleur de vibrations numérique
