Équipement d'essai électrique d'égalisation de potentiel de sécurité d'OIN 6469 10 canaux

Système de test de péréquation potentiel spécial de véhicule électrique d'OIN 6469

Normes et clauses conformées

Véhicules routiers à propulsion électrique de 6469-1:2019 d'OIN — Caractéristiques de sécurité — Partie : Système rechargeable de stockage de l'énergie (RESS)

Prises de 62196:2020 du CEI, prise-débouchés, connecteurs de véhicule et remplissage admission-conducteur de véhicule des véhicules électriques

Conditions techniques de sécurité du gigaoctet 7258-2017 pour l'opération de véhicule à moteur

…

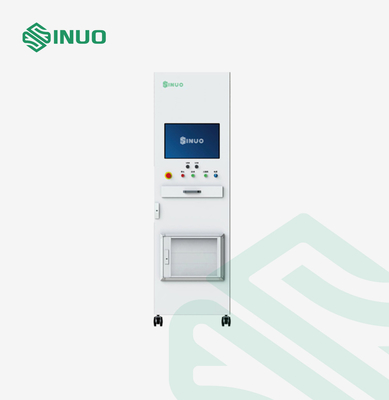

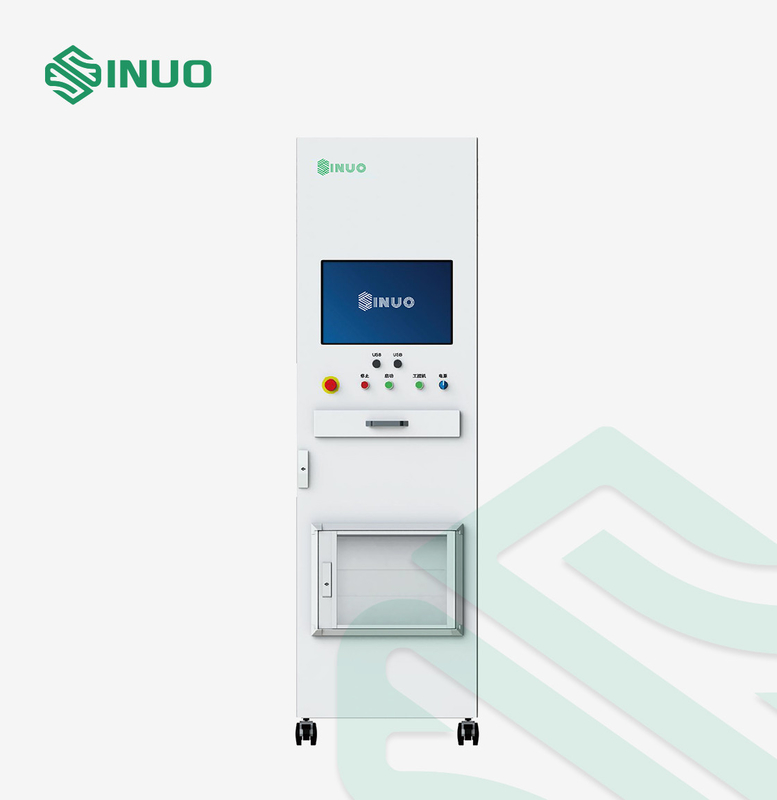

Aperçu d'équipement

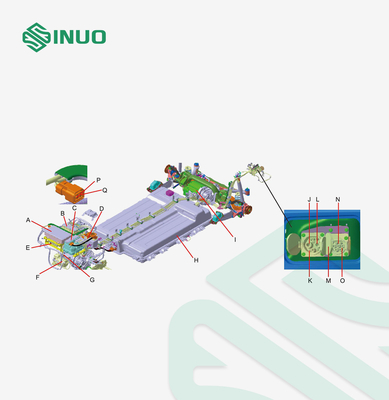

Ce système de test peut réaliser l'essai potentiel d'égalisation pour les composants à haute tension des véhicules électriques pendant l'assemblage du véhicule entier. Pour s'assurer que la différence potentielle entre chaque parties conductrices exposées à haute tension est réduite au minimum, nous devons faire l'essai potentiel d'égalisation par les conditions des normes entre chaque la coquille à haute tension de pièces et la plate-forme électrique, aussi bien que n'importe quels deux ont exposé les parties conductrices qui peuvent être touchées par des personnes en même temps.

Principe
1. prenez un courant spécifique d'une source d'énergie sans la charge ne dépassant pas 12KV, l'appliquent alors parmi le fil de masse du port de remplissage de véhicule, le composant a exposé la coquille conductrice et cadre de véhicule, nous calculons la valeur au sol de résistance par chute de tension mesurée.

2. Pour examiner la résistance de conduction entre le fil de masse de chaque interface de remplissage de véhicule, la coquille conductrice exposée des pièces et le cadre de véhicule avec une distance pas plus de 2.5m.

Juge Conditions

Fonctions principales

1. Multicanal : Égalisation potentielle intégrée de 10 canaux.

2. Affichage d'écran : l'écran d'affichage à cristaux liquides de véritable couleur de 21,5 pouces est utilisé, et l'interface du processus d'essai est évidente, qui est commode pour l'observation et le jugement.


3. Plate-forme ouverte : Elle a équipé de la fonction d'édition de programme d'essai, fonction d'édition de projet d'essai, édition de rapport des essais et fonction d'impression, fonction d'arrangement d'autorisation d'utilisateur etc.


4. Fonction de code de balayage : Elle peut enregistrer le nombre du véhicule VIN, le nombre de VSN et le nombre principal d'accessoires, et associe automatiquement code barres pour imprimer le rapport des essais après que l'essai soit accompli.


5. gestion d'autorisation : arrangement d'autorisation à multiniveaux, qui est commode pour la gestion.


6. Gestion des données : Contrôlez les diverses données, protégez l'intégrité et la sécurité des données, et ayez les fonctions telles que la question et l'exportation pour rencontrer la gestion des données a besoin de la chaîne de production.


7. Protection de sécurité : Protection de surintensité, protection de surtension, protection de sousvoltage, protection actuelle de fuite et protection de secours, etc.


8. Données massives : Stockage de données et analyse massifs de soutien ; Amarrage de système de MES, etc.


9. Démarrage flexible : Méthodes de démarrage multiples de soutien telles que le démarrage de code de balayage, le démarrage de bouton, le démarrage à distance, etc.

10. jugement intelligent : Les indicateurs principaux ont tout la fonction de fixer les limites supérieures et inférieures, automatiquement juge, et empêchent effectivement l'occurrence des inspections manquées.

Caractéristiques principales d'équipement

Paramètres et projets techniques d'essai
