Vibrateur électrodynamique 20kN MIL-STD-810G pour essais environnementaux

Vibrateur électrodynamique 20kN MIL-STD-810G pour essais environnementaux

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Force sinusoïdale maximale:

2 400 kgf (24 kN)

Force aléatoire:

2 200 kgf RMS

Force de choc:

4 400 kgf (44 kN)

Gamme de fréquences:

CC – 3 000 Hz

Déplacement maximum:

51 millimètres

Vitesse maximale:

2 m/s

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Équipement d'essai électrique de la sécurité 12KV

Équipement d'essai électrique de sécurité du CEI 62196

Équipement d'essai de batterie d'ev d'OIN 6469

Description du produit

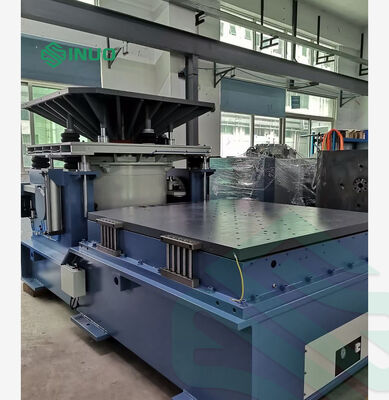

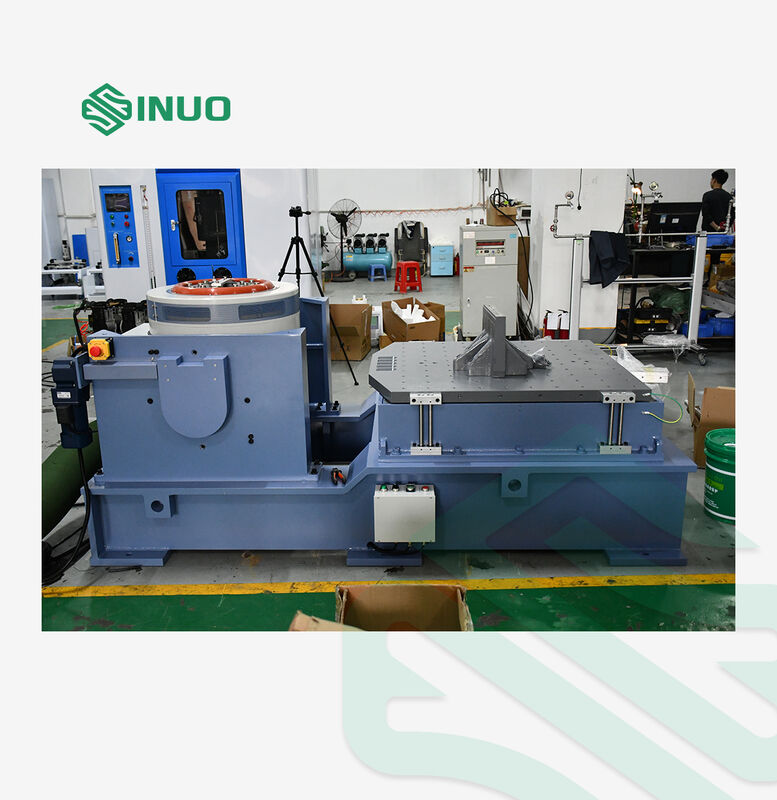

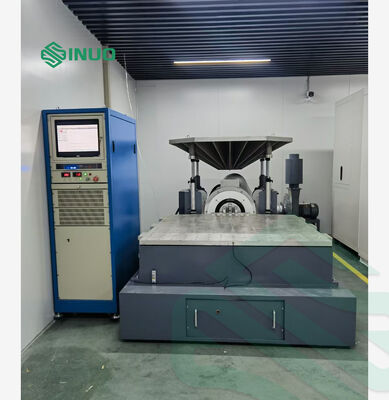

Dispositif trembleur électrodynamique de vibration de MIL-STD-810G 20kN pour l'essai environnemental

Cet agitateur vibrant électrodynamique de 20 kN conforme à la norme MIL-STD-810G est conçu pour des applications complètes de tests environnementaux, offrant des performances fiables pour la vérification de la qualité dans diverses industries.

Applications du produit

Les tests de vibration simulent les conditions environnementales réelles en excitant des composants et des dispositifs pour évaluer leurs performances et leur durabilité. Nos solutions de tests servent divers secteurs industriels, notamment :

Cartes de circuits imprimés et composants électroniques
Systèmes aérospatiaux et de défense
Matériel automobile et de transport
Applications marines et navales
Appareils grand public et machines industrielles

Sinuo fournit des solutions complètes d'excitation et de test conformes aux normes internationales, notamment GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Configuration de l'équipement

Article	Configuration	Quantité
1	Agitateur vibrant COMBO
	A20S34 Shaker (comprend un contrôleur de centrage pneumatique)	1 ensemble
	Souffleur B752S (comprend silencieux et conduit)	1 ensemble
	Extenseur de tête VT60CM	1 ensemble
2	Amplificateur de puissance
	Amplificateur de puissance LA20K (y compris alimentation de terrain)	-
3	Contrôleur de vibrations
	Contrôleur de shaker VCS‑04 (Matériel : 4 entrées / 1 lecteur. Applications : Aléatoire / Sinusoïdal / Choc)	1 ensemble
	Accéléromètres LTE‑C02A01 (comprend un câble BNC‑M5 à faible bruit de 7 m)	1 ensemble
	Ordinateur (comprend un clavier, une souris et un moniteur)	0 ensemble
4	Documentation	1 ensemble
	Manuel d'utilisation, liste de colisage	-

Spécifications de l'agitateur électrodynamique - Modèle A20S34

Paramètre	Spécification
Force sinusoïdale maximale (Pk)	2 400 kgf (24 kN)
Force aléatoire (RMS)	2 200 kgf RMS (22 kN) selon la norme ISO 5344
Force de choc (Pk)	4 400 kgf (44 kN) à 6 ms
Gamme de fréquences utilisable	CC - 3 000 Hz
Déplacement maximal (p‑p)	51 mm (2 pouces)
Vitesse maximale	2 m/s
Accélération maximale	Sinus : 100 g (980 m/s²) Aléatoire : 60 g (588 m/s²)
Capacité de charge verticale	300 kg
Fréquence naturelle de suspension du corps (axe de poussée)	< 2,5 Hz
Diamètre de l'induit	Ø340 mm
Poids de l'armature	Env. 24 kg
Fréquence de résonance fondamentale (tableau nu)	2 600 Hz (nominal) ± 5 %
Points d'attache de charge (standard)	21 × inserts M10 en acier inoxydable
Densité du flux parasite	< 10 gauss
Moment partiel admissible	500 N*m
Dimensions du shaker (L × P × H)	1 190 mm × 860 mm × 1 060 mm
Poids du shaker	Env. 1 900 kg
