Système de test de vibration pour l'essai de composants de véhicules électriques avec tables multi-axes

Système de test de vibration pour l'essai de composants de véhicules électriques avec tables multi-axes

Nom De Marque:	Sinuo
Numéro De Modèle:	Le produit doit être présenté sous forme d'une couche d'écoulement.
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Poussée de sinus:

20000N (2200kg.f)

Poussée aléatoire:

20000N (2200kg.f)

Poussée d'impact:

40000N (4400kg.f)

Gamme de fréquences:

DG ¥ 3000 Hz

Déplacement maximum:

51mm

Vitesse maximale:

2m / s

Accélération maximale:

981 m/s2 (100 g) (sans charge)

Charge maximale:

400KG

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

équipement d'essai électrique de la sécurité 700V

Gigaoctet 7258 de sécurité d'équipement d'essai électrique

Équipement de test d'ev d'OIN 6469

Description du produit

Système de test de vibrations pour les tests de composants de véhicules électriques avec tables multi-axes

Le criblage de contraintes environnementales (ESS) est très efficace pour éliminer les défauts potentiels des produits pendant les phases de développement et de production. Ce système est un outil essentiel pour identifier les défauts de conception afin d'améliorer la fiabilité et de réduire les coûts de maintenance.

Aperçu du système

Les tests de vibrations permettent la détection précoce des défaillances des batteries, simulent les conditions de fonctionnement réelles et effectuent des évaluations de la résistance structurelle. Ce système polyvalent fournit des solutions de test fiables pour divers types de batteries, notamment les batteries lithium-ion, nickel-hydrure métallique, nickel-cadmium et plomb-acide, ce qui le rend idéal pour les fabricants, les services de contrôle qualité et les institutions de recherche.

Le système prend également en charge les tests de fatigue des produits pour une évaluation complète du cycle de vie.

Schéma de fonctionnement du système

Configuration du système de test

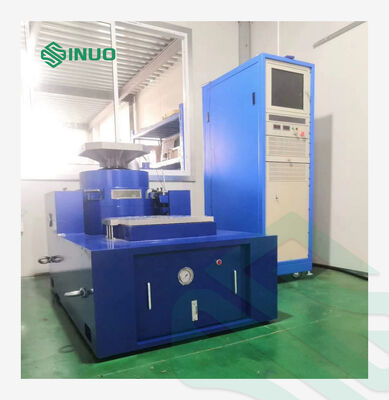

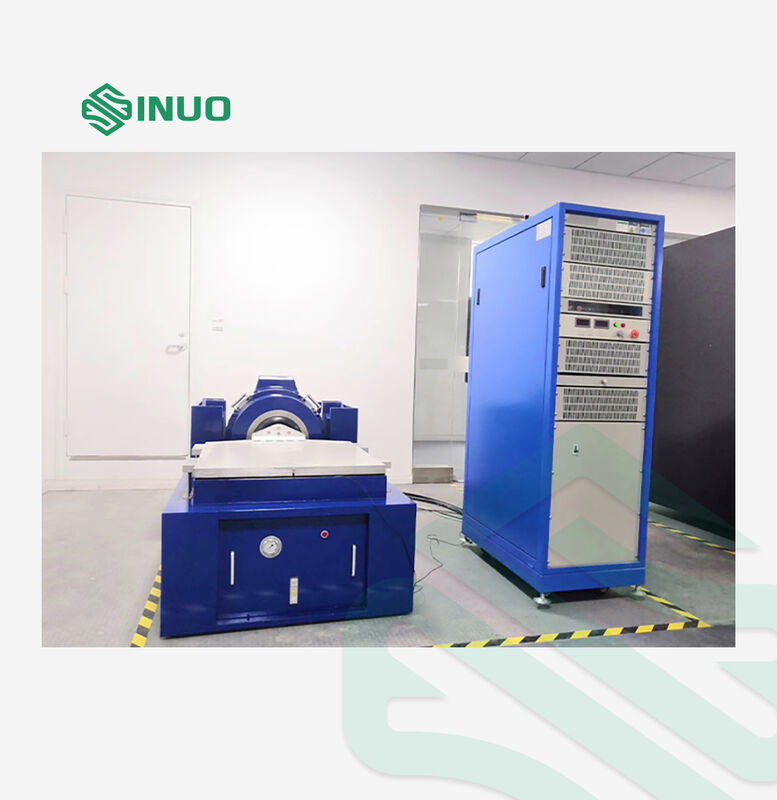

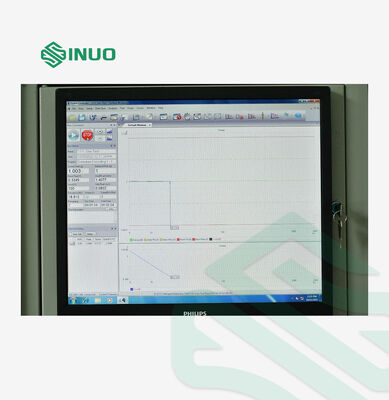

Le système de test de vibrations comprend un générateur de vibrations horizontal combiné ZZ-2000-21/S-1010, une table verticale étendue TB-1010, un ventilateur de refroidissement FJ-2000 avec silencieux, un amplificateur de puissance à commutation numérique KA-21 et un instrument de mesure et de contrôle des vibrations VENZO-820. Des tables d'extension verticales personnalisées sont disponibles en fonction des dimensions des pièces à tester, avec une intégration optionnelle dans un équipement de test environnemental complet.

Aperçu des composants

Générateur de vibrations ZZ-2000

Structure à double circuit magnétique pour une intensité de champ magnétique accrue et une réduction des fuites de flux magnétique
Conception de bobine mobile sans squelette pour une construction légère et une accélération à vide élevée
Système de suspension à bras à rouleaux avec guidage par palier linéaire pour une capacité de charge anti-biais supérieure
Système de support à ressort pneumatique offrant une forte capacité de charge et d'excellentes caractéristiques basse fréquence
Isolation des vibrations par tourillon éliminant le besoin de fondations spéciales
Ventilateur à faible bruit à refroidissement par air avancé avec conception de conduit d'air optimisée

Amplificateur de puissance à commutation numérique KA-21

Comprend un boîtier de module d'alimentation, un boîtier de module logique, un module d'alimentation et un module redresseur d'excitation
Utilise des composants de marques de renommée mondiale, notamment APT, Flint, Mitsubishi, Hitachi et LG
Surveillance en temps réel de l'état opérationnel du module et du système
Compensation du facteur de puissance de 92 % pour une utilisation optimale de la capacité du réseau
Technologie de modulation de largeur d'impulsion par multiplication de fréquence sinusoïdale pour un rapport signal/bruit élevé
Rendement de conversion de 92 % avec système de refroidissement à air forcé
Partage de courant automatique électronique avec un déséquilibre de courant parallèle de ≤2 %
Système de protection complet à 18 points

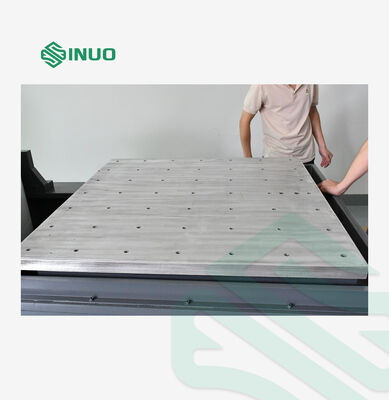

Table d'extension verticale TB-1010

Conçue pour les produits plus grands que les surfaces de table standard, cette table d'extension garantit des performances optimales grâce à un calcul précis et une conception soignée, en maintenant les spécifications techniques pour la fréquence de fonctionnement, l'accélération, l'uniformité de l'amplitude et la direction latérale.

Table coulissante d'extension horizontale SC-1010

Conçue avec une résistance élevée au moment de renversement et des contraintes latérales tout en conservant les caractéristiques d'amortissement du film d'huile. Le système présente une structure simplifiée, un fonctionnement pratique et des performances fiables grâce à la technologie du film d'huile à haute pression.

Spécifications de performance technique

Générateur de vibrations (ZZ-2000) / Amplificateur de puissance (KA-21)

Paramètre	Spécification
Poussée sinusoïdale	20000N (2200kgf)
Poussée aléatoire	20000N (2200kgf)
Poussée d'impact	40000N (4400kgf)
Plage de fréquences	CC-3000Hz
Déplacement continu	51mm
Vitesse maximale	2m/s
Accélération maximale	981m/s² (100g) sans charge
Diamètre de la bobine mobile	Φ320mm
Fréquence de résonance du 1er ordre	3200Hz ±5%
Charge maximale	400kg
Sortie de l'amplificateur	21kVA
Rapport signal/bruit	>65dB
Efficacité de l'amplificateur de puissance	>90%

Ventilateur (FJ-2000)

Paramètre	Spécification
Puissance du ventilateur	7,5kW
Volume d'air	0,71m³/min
Pression du vent	8800Pa
Poids	200kg

Table coulissante horizontale (S-1010)

Paramètre	Spécification
Taille de la table	1000×1000mm
Charge maximale supportée	150kg
Fréquence limite supérieure	Sinus 800Hz, Aléatoire 2000Hz
Matériau de la table	Alliage de magnésium et d'aluminium

Table d'extension verticale (TB-1010)

Paramètre	Spécification
Taille de la table	1000×1000mm
Charge maximale supportée	143kg
Fréquence limite supérieure	Sinus 800Hz, Aléatoire 2000Hz
Matériau de la table	Alliage de magnésium et d'aluminium

Liste de configuration principale

N°	Nom	Modèle	Unité	Qté
1.1	Table vibrante coulissante	ZZ-2000/S-1010	ENSEMBLE	1
1.2	Amplificateur de puissance à commutation numérique	KA-21	ENSEMBLE	1
1.3	Ventilateur de refroidissement	FJ-2000	ENSEMBLE	1
1.4	Table d'extension verticale	TB-1010	ENSEMBLE	1
2.1	Instrument de mesure et de contrôle des vibrations numériques	VENZO-820	ENSEMBLE	1
2.2	Ordinateur de contrôle	Ordinateur industriel intégré	ENSEMBLE	1
3.1	Pièces de rechange et outils	Selon la liste détaillée	ENSEMBLE	1
3.2	Documentation technique	Manuels d'utilisation	ENSEMBLE	1

Exigences d'installation

Interrupteur d'air triphasé à quatre fils 380V, 100A
Puissance totale : 45kVA
Diamètre du fil de cuivre de mise à la terre ≥ 10mm²
Source d'air : 0,6-0,8MPa
Des écarteurs et des chariots élévateurs appropriés sont requis
