Système de test de vibration: force de 1400 kgf, 1 ‰ 4000 Hz, accélération de 100 G

Système de test de vibration: force de 1400 kgf, 1 ‰ 4000 Hz, accélération de 100 G

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV207HG60VT60VCSusb-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Méthode de refroidissement:

Refroidissement par l'air

Module de contrôle:

Choc sinusoïdal, aléatoire, classique

force sinusoïdale:

700Kg.f ((5880N) sommet

Choc Froce:

Le point de départ est le point de départ de l'appareil.

Force aléatoire:

Le nombre de fois où le véhicule est utilisé

Max. Déplacement:

51 mm p-p

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Équipement d'essai de batterie d'ev du CEI 62196

Équipement d'essai de batterie d'ev d'OIN 6469

équipement de test de remplissage d'ev d'affichage à cristaux liquides de 21.5in

Description du produit

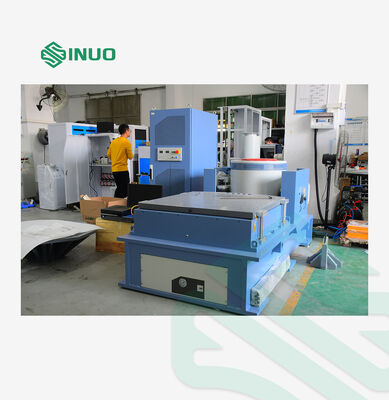

Système d'essai de vibrations : Force de 1400 kgf, 1–4000 Hz, Accélération de 100G

Système d'essai de vibrations électromagnétiques haute performance conçu pour des tests de produits complets et la validation de la qualité.

Application du produit

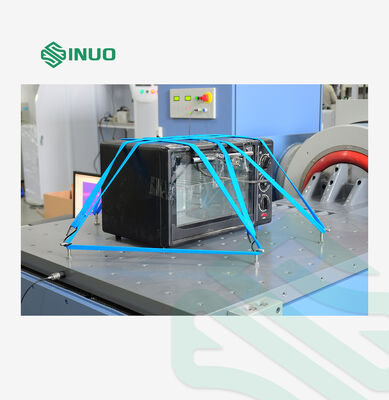

Les essais de vibrations simulent les conditions environnementales réelles pour évaluer les performances des composants et des appareils. Les applications couvrent les produits industriels, y compris les cartes de circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo fournit des solutions complètes d'excitation et d'essai, garantissant la conformité des produits aux normes nationales et internationales, notamment GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Spécifications techniques

Générateur d'excitation électromagnétique A07S23

Force d'excitation sinusoïdale maximale	700 kgf (5880N) crête
Force d'excitation aléatoire maximale	600 kgf (5880N) r.m.s
Force d'excitation d'impact maximale	1400 kgf (11760N) crête
Plage de fréquences	1–4000 Hz
Déplacement maximal	51 mm crête à crête
Vitesse maximale	2 m/s
Accélération maximale	100G (980 m/s²)
Charge maximale	300 kg
Fréquence d'isolation des vibrations	2,5 Hz
Diamètre de la bobine mobile	Φ230 mm
Poids de la bobine mobile	7 kg
Vis de la table	16×M10
Fuite de flux	<10 gauss
Moment excentrique admissible	300 N.m
Dimensions de l'équipement	915×740×780 mm (hors table d'extension verticale)
Poids de l'équipement	880 kg (hors table coulissante horizontale)

Amplificateur de puissance à découpage numérique SA-6K

Puissance de sortie	7 KVA
Tension de sortie	120 V
Courant de sortie	70 A
Rendement de l'amplificateur	≥90%
Niveau marche-arrêt	116 KHz
SNR	≥65 dB
Bruit	≤70 dB
Dimensions de l'amplificateur	900×600×1130 mm

Système de protection servo

Fonctions de protection complètes, notamment la température, la pression du vent, le dépassement de déplacement, la surtension, la surintensité, la sous-tension d'entrée, les défauts externes, l'alimentation de commande, les défauts logiques et la surveillance de la perte de phase d'entrée.

Contrôleur de vibrations numérique VCSusb-2

Configuration matérielle	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sinusoïdale, aléatoire, choc classique
Ordinateur de contrôle	Ordinateur de marque d'origine 17" avec moniteur LCD

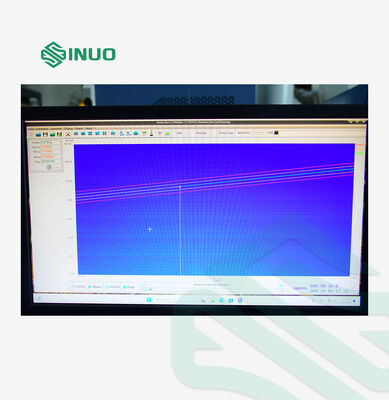

Logiciel	Fonctionnement en chinois/anglais, analyse temporelle et fréquentielle, source de signal, analyse de balayage de fréquence sinusoïdale, génération automatique de rapports de test WORD

Accéléromètre du système

Plage de fréquences	1–12000 Hz
Sensibilité	30 PC/g
Plage de températures	-40 à 180°C

Table d'extension verticale VT60

Matériau	Alliage de magnésium, surface durcie
Taille de la table	600×600 mm
Trou fixe	Distribution rectangulaire M8, durable et résistante à l'usure
Fréquence d'utilisation limite supérieure	Sinusoïdale 1000 Hz, Aléatoire 2000 Hz
Poids	Environ 48 kg

Table coulissante à film d'huile horizontale HG60

Matériau	Alliage de magnésium, surface durcie
Taille de la table	600×600×60 mm
Trou fixe	Distribution rectangulaire M8, durable et résistante à l'usure
Fréquence d'utilisation limite supérieure	Sinusoïdale 2000 Hz, Aléatoire 2000 Hz
Poids	Environ 57 kg (sans tête de connexion)

Ventilateur de refroidissement B402S

Puissance du ventilateur	4 KW
Débit d'air du ventilateur	41 m³/s

Exigences électriques

Alimentation	CA triphasé 380V/50Hz 18 KW
Air comprimé	0,6 MPa
Résistance de la terre	≤4 Ω

Caractéristiques du système

Haute performance et fiabilité

Le processeur DSP permet un contrôle en boucle fermée avec un fonctionnement indépendant du PC pour une réactivité en temps réel. Les CAN de résolution 24 bits, la conception matérielle à faible bruit et les filtres anti-crénelage intégrés garantissent une analyse de haute précision et des performances fiables.

Facilité d'utilisation

Logiciel d'application basé sur Windows avec une interface intuitive et de riches fonctions auxiliaires. L'assistant automatisé et la génération de rapports de test simplifient les tâches répétitives. L'interface USB2.0 assure une connectivité informatique transparente.

Puissant et flexible

Plateforme de contrôle des vibrations modulaire prenant en charge plusieurs tâches complexes. Les composants matériels et logiciels configurables s'adaptent à diverses exigences de test et d'analyse.

Sécurité des tests

Le contrôle du signal à petite échelle prévisualise les caractéristiques de vibration du système. Plusieurs contrôles de sécurité et paramètres d'interverrouillage protègent les testeurs, les objets de test et l'équipement. Touche d'arrêt d'urgence intégrée pour l'arrêt immédiat des tests.

Génération de rapports de test

Génération en un clic de rapports de test WORD ou PDF. La documentation complète comprend les fonctions de contrôle des tests, les paramètres de réglage, les courbes de spectre cible et l'analyse temporelle/fréquentielle. Capacités d'impression directe, d'aperçu et de distribution en ligne.
