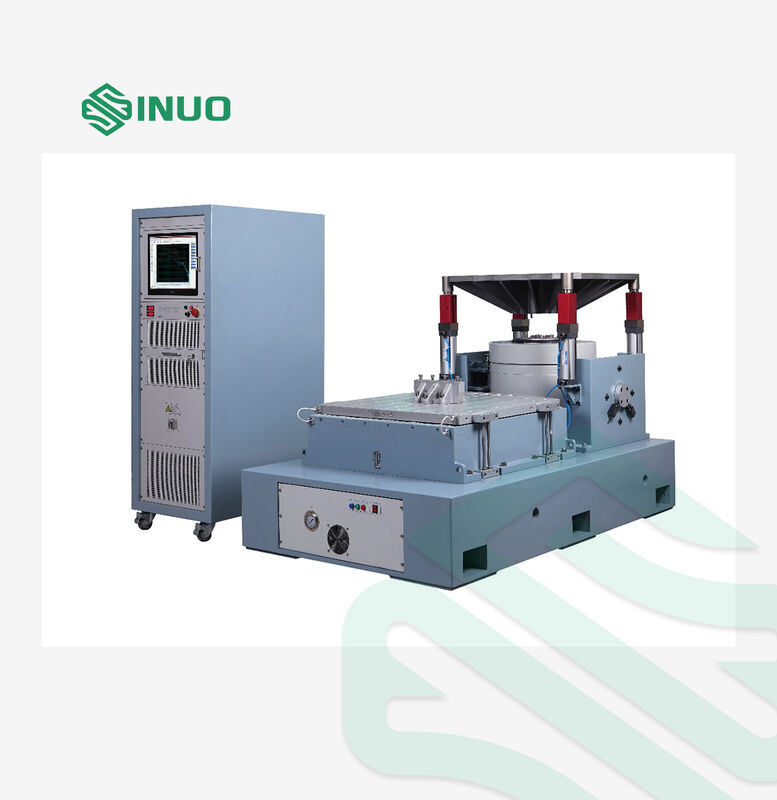

MIL-STD-810 Shaker à vibration électrodynamique pour une durabilité accrue

Le produit doit être présenté dans un emballage en acier.Shaker à vibration électrodynamique pour une durabilité accrue

Application du produit

Le test de vibration est l'acte d'excitation ou de choc d'un composant ou d'un dispositif pour voir comment il réagirait dans un environnement réel.à partir de produits industriels tels que des circuits imprimés, des avions, des navires, des fusées, des missiles, des automobiles et des appareils ménagers.

Sinuo peut vous fournir l'ensemble du système d'excitation et de test, et prouver la qualité des produits pour vous selon les normes nationales et internationales, telles que GB, GJB, UL, JIS, DIN, ISO,BS, MIL, IEC et ASTM.

Formule de sélection de la machine à vibrations et schéma de la structure du générateur de vibrations

1- les conditions d'essai fournies par l'entreprise du client;

2Type d'essai: balayage sinusoïdal; choc aléatoire

3Plage de réponse de fréquence: 1-3000 Hz

4. Formule: A(g)=(2πf) 2Dcm/980 A=0,002DmmF2 D=A/0,002F2

F=M (kg) ×A (g)

Instructions de configuration de l'équipement

Paramètres techniques de l'équipement

1. Corps de table à vibrations

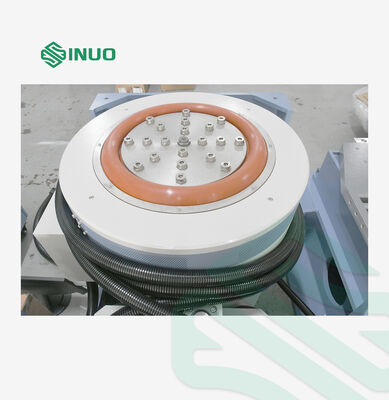

1.1 Bobine de déplacement

La table de vibration est équipée de bobines mobiles coulées et usinées manuellement, d'un système optoélectronique de support de charge et d'un double roulement de guidage axial.Le double roulement de guidage est une caractéristique unique qui aide à réduire le croisement axial dynamique et la rotation lors des essais de vibration pour une durabilité supérieure.

1.2 Enroulement d'excitation

Double circuit magnétique, faible fuite de flux, champ magnétique uniforme.

1.3 surface du corps

Utilisant un traitement de phosphatation avancé et une technologie de peinture automobile, il a des effets anti-usure et anti-rouille à long terme.

1.4 réfrigération à table:

L'utilisation de ventilateurs à faible bruit et l'amélioration de la structure d'admission d'air du corps de la table.Une nouvelle conception du conduit d'air est adoptée pour améliorer l'effet de refroidissement.

2Amplificateur de puissance numérique de commutation

L'amplificateur de puissance de commutation numérique de la série LA adopte une technologie IGBT fiable:

a. Haute stabilité et fiabilité

b. Répondre aux exigences de la norme "CE" de l'UE

c. En utilisant la technologie de modulation de la largeur d'impulsion par multiplication de fréquence sinusoïdale, le rapport signal/bruit de l'amplificateur de puissance est élevé.

d. En utilisant le principe de fonctionnement de l'alimentation par commutation, l'efficacité de conversion est élevée.

e. Utilisation d'une technologie électronique de partage automatique du courant

f. Bonne performance en matière de sécurité.

3Système de protection par servo

Fonctions de protection complètes, y compris la surtension du réseau électrique, sous tension, perte de phase, défaillance logique, passage du module de puissance, sur température, surcourant de sortie, surtension de sortie,puissance de conduite, le déplacement excessif de la plate-forme, la température de la plate-forme, le verrouillage externe, etc.

4Plateforme d' expansion verticale

La plate-forme d'extension est généralement utilisée comme plate-forme pour des échantillons de montage plus grands et peut être carrée ou ronde ou définie par l'utilisateur.Réduire l'impact des caractéristiques dynamiques de la plateforme étendueDans ce cas, toutes les plates-formes étendues doivent être modélisées et analysées pour leurs fréquences modales.

5Système de centralisation automatique photoélectrique

Un système de centralisation automatique garantit que la bobine en mouvement est toujours centrée pendant le chargement et le déchargement.

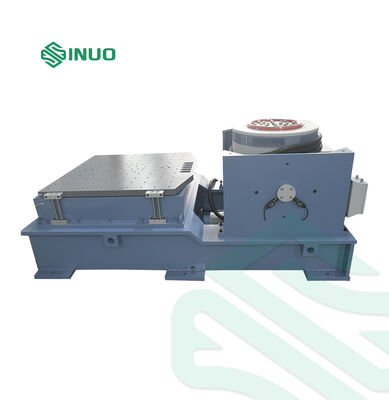

6Plateforme coulissante horizontale

La conception de la glissière horizontale a un moment de renversement élevé et une retenue latérale.a une limite de moment dynamique élevée tout en conservant les caractéristiques d'amortissement du film d'huile de guidageLa table à glissière horizontale est composée d'une plaque de glissière, d'une tête de connexion, d'une dalle de granit naturel, d'une base de table à glissière horizontale et d'une source d'huile indépendante.

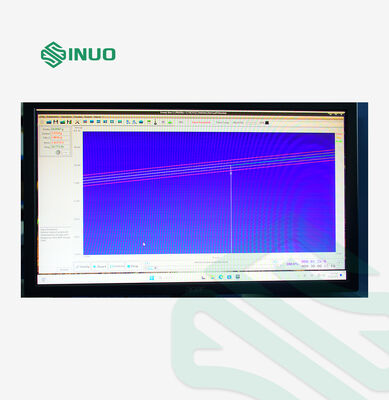

7Contrôleur de vibration numérique

Le contrôleur de vibration adopte un système avancé de structure distribuée.Il assure l'efficacité en temps réel du système de contrôleIl peut répondre à tout changement dans le système d'essai de manière rapide et rapide, assurant la stabilité et la haute précision du contrôle.Le matériel adopte un processeur DSP à virgule flottante de 32 bits avec une fréquence principale allant jusqu'à 300 MHz et un ADC/DAC avec une résolution de 24 bitsLa technologie de conception à faible bruit avec un filtrage numérique à virgule flottante de haute précision et des circuits matériels.et le rapport signal-bruit est supérieur à 100 dB.

Caractéristiques

a. Hautes performances et fiabilité

La commande en boucle fermée est réalisée par le processeur DSP, et le PC est indépendant de la boucle de commande.Il peut répondre rapidement et en temps opportun à tout changement dans le système d'essai.. Assurer la fiabilité et la haute précision de la commande. Tous les canaux d'entrée ont des ADC de résolution de 24 bits, une conception matérielle à faible bruit et des filtres analogiques et numériques anti-aliasing intégrés,qui garantissent efficacement la haute précision de l'analyse.

b. Facile à utiliser

Le logiciel d'application Windows est facile à utiliser et riche en fonctions auxiliaires.Le puissant assistant automatique du système et la fonction de génération automatique de rapports de test facilitent les tâches de test répétitives et ennuyeusesLes paramètres de test sont riches et rigoureux, et l'interface USB2.0 le rend plus étroitement et harmonieusement connecté à l'ordinateur.

c. Fonctions puissantes et souplesse

Le contrôleur de vibration est une puissante plateforme de contrôle de vibration qui peut effectuer plusieurs tâches complexes.différents logiciels d'application peuvent être configurés pour effectuer une variété de tâches d'analyse afin de répondre à vos différents besoins de test et d'analyseLe contrôleur adopte une conception modulaire et peut configurer le matériel et les logiciels correspondants en fonction des différents besoins de l'utilisateur pour répondre à différents besoins.

d. Sécurité des essais

Le contrôleur fournit un contrôle de signal à petite échelle pour obtenir un aperçu du contrôle des vibrations du système.Et avoir une compréhension approximative de la fonction de transfert et d'autres caractéristiques du systèmeLa sécurité des testeurs, des objets d'essai et de l'équipement de table de vibration est garantie dans la plus grande mesure.S' il y a une anomalie dans le système, vous pouvez immédiatement appuyer sur la touche d'arrêt intégrée du système pour terminer le test.

e. Génération du rapport d'essai

Il prend en charge la génération rapide en un clic de rapports de test au format word ou au format PDF. Vous n'avez qu'à cliquer sur le bouton de génération de rapport pour obtenir les résultats actuels.De la description de la fonction de contrôle de base à la définition des paramètres spécifiques d'essai, de la courbe du spectre cible de contrôle au domaine de temps d'essai et à la courbe du domaine de fréquence, tout est disponible.Il est pratique pour vous de modifier et de faire selon les différentes spécifications du rapport de testIl peut être directement imprimé et prévisualisé, et peut être envoyé en ligne.

Principaux paramètres techniques du régulateur de vibration numérique

Description de la fonction du régulateur de vibration numérique

Contrôle aléatoire

Selon le diagramme de spectre de puissance défini par l'utilisateur (réalisé par l'éditeur de spectre cible), le contrôle aléatoire adopte la méthode d'égalisation de la fonction de transfert.Produit en continu des signaux aléatoires gaussiens pour implémenter rapidement un contrôle en boucle fermée multi-canaux en temps réel et précisLes algorithmes de contrôle adaptatif intégrés réagissent rapidement aux non-linéarités du système, à la fréquence de résonance et aux changements de charge.

Plage de fréquences: 0 à 4800 Hz, extensible à 18750 Hz

Résolution: 100, 200, 400, 800, 1600, 3200 lignes spectrales

Plage de puissance de commande: > 90 dB

Stratégie de contrôle: contrôle par canal unique, moyenne pondérée, valeur maximale, valeur minimale.

Contrôle du sinus

Sine fournit des signaux de balayage sinusoïdal de qualité analogique avec contrôle sur l'amplitude de la forme d'onde sinusoïdale.et la durée de séjour peut être déterminée en réglant le temps ou le nombre de cycles du signal sinusoïdal.

Plage de fréquences: 1 Hz~5000 Hz, élargie à 10000 Hz

Temps de boucle fermée: 5 mS

Déformation harmonique: < 100 dB

Mode de balayage de fréquence: balayage de fréquence linéaire 0~6000 Hz/min. Balayage logarithmique 0~100 Oct/min.

Direction de balayage: haut, bas

Durée de balayage: peut être définie comme le nombre de balayage ou de temps d'essai.

Le choc classique

Adopter la méthode d'égalisation de la fonction de transfert, soutenir la moitié de l'onde sinusoïdale, l'onde de cloche, l'onde rectangulaire, l'onde trapézoïdale, l'onde de dent de scie avant, l'onde de dent de scie arrière, l'onde triangulaire.Les utilisateurs peuvent également saisir la valeur de pic d'impulsion en fonction de leurs besoins.

Durée de l'impulsion de 0,5 à 3 000 mS

Largeur de bande d'analyse maximale 18750 Hz

Taille du cadre: jusqu'à 16384

Répondre aux normes: MIL-STD-810 (norme militaire américaine), norme ISO, limite de contrôle d'interruption définie par l'utilisateur.
