Système d'essai par vibration ASTM D4728 pour la durabilité des conteneurs de transport

Système d'essai par vibration ASTM D4728 pour la durabilité des conteneurs de transport

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV211HG80VT80VCS-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Logiciel:

Sinus, aléatoire, choc

Tableau de glissement:

Alliage d'aluminium

Max. Déplacement:

51 mm p-p

Max. Forcer:

1100 kg

Max. Accélération:

100g

Max. Charger:

300KG

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

équipement d'essai électrique de la sécurité 110W

OBC déchargent l'équipement d'essai électrique de sécurité

OBC déchargent l'analyseur électrique de sécurité

Description du produit

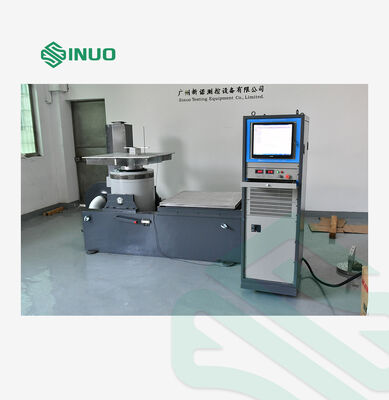

Système d'essai de vibration d'ASTM D4728 pour la longévité de récipient d'expédition

Présentation du produit

Le système de test de vibrations ASTM D4728 est conçu pour des tests complets de durabilité des conteneurs d'expédition, simulant les conditions environnementales réelles pour valider la qualité et les performances du produit.

Applications

Les tests de vibration évaluent la façon dont les composants et les appareils réagissent dans des conditions environnementales réelles en appliquant une excitation ou un choc contrôlé. Les applications couvrent divers secteurs industriels, notamment :

Cartes de circuits imprimés et composants électroniques
Avions, navires et systèmes aérospatiaux
Composants et véhicules automobiles
Appareils électroménagers et produits de consommation
Roquettes, missiles et équipements de défense

Sinuo fournit des solutions complètes d'excitation et de test conformes aux normes nationales et internationales, notamment UN38.3, GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Spécifications techniques

Générateur d'excitation électromagnétique A11S24

Paramètre	Spécification
Force d'excitation sinusoïdale maximale	1100Kg.f en pointe
Force d'excitation aléatoire maximale	1100Kg.fr.ms
Force d'excitation d'impact maximale	2200Kg.f en pointe
Gamme de fréquences	1-2800 Hz
Déplacement maximal	51 mm pp
Vitesse maximale	2 m/s
Accélération maximale	100G
Fréquence de résonance du premier ordre	2 500 Hz±5 %
Charge maximale	300 kg
Fréquence d'isolation des vibrations	2,5 Hz
Diamètre de la bobine mobile	Ф240 mm
Poids de la bobine mobile	11 kg
Table à visser	17×M10
Fuite de flux	<1mT (10gauss)
Moment excentrique admissible	500N.m
Taille de l'équipement	L1300mm×D940mm×H800mm (hors table d'expansion verticale)
Poids de l'équipement	880 kg (hors table coulissante horizontale)

Amplificateur de puissance à commutation numérique SA-6K

Paramètre	Spécification
Puissance de sortie	12KVA
Tension de sortie	120V
Courant de sortie	100A
RSB	>65dB
Taille de l'amplificateur	D900mm×L600mm×H1130mm

Système de protection des servos

Fonctions de protection complètes, notamment : température, pression du vent, surdéplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de contrôle, défaut logique et perte de phase d'entrée.

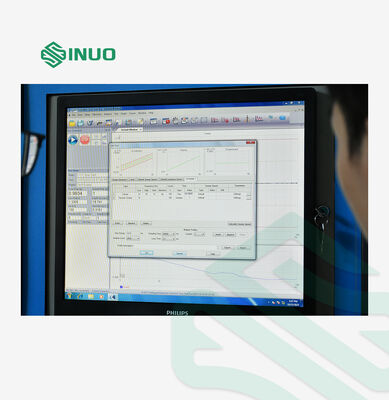

Contrôleur de vibrations numérique VCS-2

Composant	Spécification
Configuration matérielle	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Choc sinusoïdal, aléatoire, classique
Ordinateur de contrôle	Ordinateur de marque d'origine 17" avec écran LCD, Windows 10
Logiciel	Fonctionnement en chinois/anglais, analyse du domaine temporel et du domaine fréquentiel, source de signal, analyse de balayage de fréquence sinusoïdale, génération automatique de rapport de test WORD, affichage et stockage des données, réglage des paramètres de test et fonctions d'analyse

Accélérateur système

Paramètre	Spécification
Gamme de fréquences	1-7000Hz
Sensibilité	30 PC/g
Plage de température	-40 à 180°C

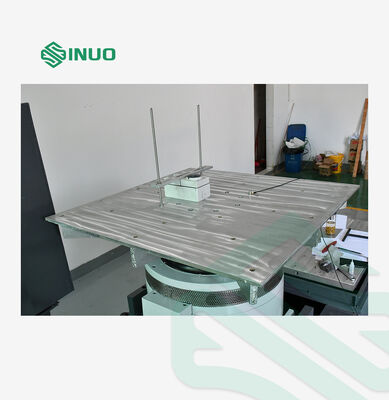

Table à rallonge verticale VT80

Paramètre	Spécification
Matériel	Alliage de magnésium, surface durcie
Taille du tableau	800×800 millimètres
Trou fixe	Distribution rectangulaire M10 100MM×100MM, durable et résistante à l'usure
Fréquence d'utilisation de la limite supérieure	Sinusoïdal 1 000 Hz, aléatoire 2 000 Hz
Poids	Environ 23Kg

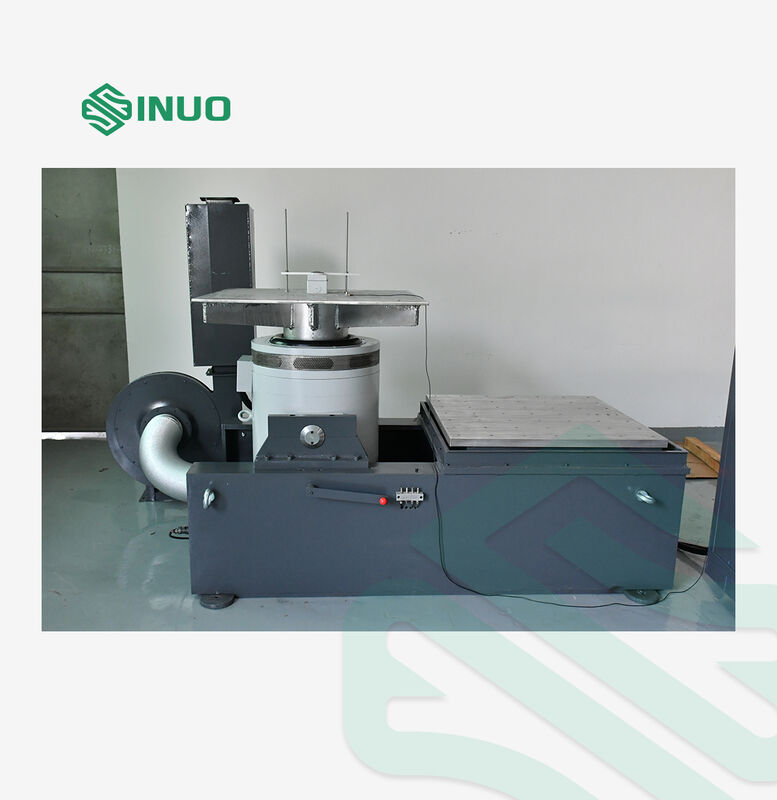

Table coulissante horizontale à film d'huile HG80

Paramètre	Spécification
Matériel	Alliage de magnésium, surface durcie
Taille du tableau	800×800 millimètres
Trou fixe	Distribution rectangulaire M10 100MM×100MM, durable et résistante à l'usure
Fréquence d'utilisation de la limite supérieure	Sinusoïdal 2 000 Hz, aléatoire 2 000 Hz
Poids	Environ 29Kg (sans tête de connexion)

Ventilateur de refroidissement B402S

Paramètre	Spécification
Puissance du ventilateur	4KW
Débit du ventilateur	40,8 m³/minute

Exigences électriques

Exigence	Spécification
Alimentation	CA triphasé 380V/50Hz 18 KW
Air comprimé	0,6 MPa
Résistance au sol	≤4Ω

Fonctions du contrôleur de vibrations numérique

Contrôle aléatoire

Utilise l'égalisation de la fonction de transfert avec des diagrammes de spectre de puissance définis par l'utilisateur. Émet en continu des signaux aléatoires gaussiens pour un contrôle en boucle fermée multicanal précis et en temps réel. Les algorithmes de contrôle adaptatif intégrés réagissent rapidement aux non-linéarités du système, à la fréquence de résonance et aux changements de charge.

Plage de fréquence : 0-4680 Hz (extensible jusqu'à 18750 Hz)
Résolution : 100, 200, 400, 800, 1 600, 3 200 raies spectrales
Plage de puissance de contrôle : > 90 dB
Stratégie de contrôle : contrôle monocanal, moyenne pondérée, valeur maximale, valeur minimale

Contrôle sinusoïdal

Fournit des signaux sinusoïdaux et de balayage sinusoïdal de haute qualité avec un contrôle précis de l'amplitude. Configurez l'ampleur du séjour, la fréquence du séjour et la durée en fonction du temps ou du nombre de cycles.

Gamme de fréquences : 1 Hz-4 680 Hz (extensible jusqu'à 10 000 Hz)
Temps en boucle fermée : 5 mS
Distorsion harmonique : <-100dB
Modes de balayage de fréquence : linéaire (0-6 000 Hz/min) et logarithmique (0-100 Oct/min)
Direction de balayage : haut et bas
Durée de balayage : configurable par nombre de balayages ou de temps de test

Choc classique

Utilise une méthode d'égalisation de la fonction de transfert prenant en charge divers types de formes d'onde, notamment l'onde demi-sinusoïdale, l'onde en cloche, l'onde rectangulaire, l'onde trapézoïdale, l'onde en dents de scie à pic avant, l'onde en dents de scie à pic arrière et l'onde triangulaire. Des valeurs de crête d'impulsion personnalisées peuvent être saisies selon les besoins.

Durée d'impulsion : 0,5 à 3 000 mS
Bande passante d'analyse maximale : 22 000 Hz
Taille du cadre : jusqu'à 16 384
Conformité : MIL-STD-810 (norme militaire américaine), norme ISO, limites de contrôle d'interruption définies par l'utilisateur
