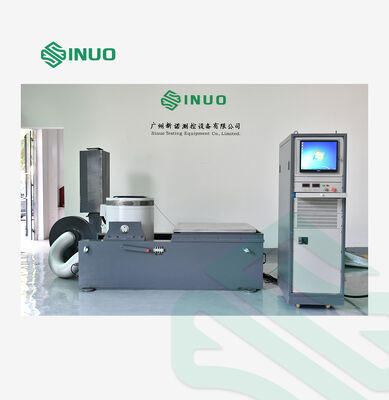

Machine d'essai de vibrations IEC62133 avec force sinusoïdale de 5000 kg pour les tests de batteries

Machine d'essai de vibrations IEC62133 avec force sinusoïdale de 5000 kg pour les tests de batteries

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV250H80VT80VCS-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Force sinusoïdale nominale:

49KN

Force aléatoire:

49KN

Max Exiting Force:

5 000 kg.f.

Max. Accélération:

100G ((980 m/s2)

Max. Vitesse:

2,0 m / s

Max. Déplacement:

51 mm p-p

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Équipement d'essai électrique de sécurité d'égalisation

Équipement d'essai électrique de sécurité du CEI 61851

Analyseur électrique de sécurité d'affichage à cristaux liquides

Description du produit

Machine d'essai de vibration IEC62133 avec force sinusoïdale de 5 000 kg pour les tests de batterie

Ce système de test de vibrations professionnel est spécialement conçu pour les tests de batteries selon les normes IEC62133, avec une puissante capacité de force sinusoïdale de 5 000 kg pour une validation complète du produit.

Applications du produit

Les tests de vibration simulent les conditions environnementales réelles en excitant des composants et des dispositifs pour évaluer leurs performances et leur durabilité. Ce système est largement applicable dans les secteurs industriels, notamment les circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo fournit des solutions complètes d'excitation et de test qui valident la qualité des produits conformément aux normes internationales, notamment GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Ce système de vibration répond aux exigences de l'ONU 38.3 clause 4.3 test T.3, de la CEI 62133-1:2017 clause 7.2.2 et de la CEI 62133-2:2017 clause 7.3.8.1.

Sélection et spécifications des machines vibrantes

Conditions de test adaptées aux exigences du client
Types de tests : balayage sinusoïdal, aléatoire, choc classique
Plage de réponse en fréquence : 1-2 700 Hz
Formule de sélection : A(g)=(2πf)²Dcm/980≒A=0,002DmmF², D=A/0,002F², F=M(kg)×A(g)

Schéma principal de l'équipement

Schéma d'installation

Configuration de l'équipement

Composant	Configuration	Quantité
Corps de table vibrante	Générateur d'excitation électromagnétique A60S44	1 ENSEMBLE
Dispositif de contrôle de centrage automatique	Système de centrage à bobine mobile	1 ENSEMBLE

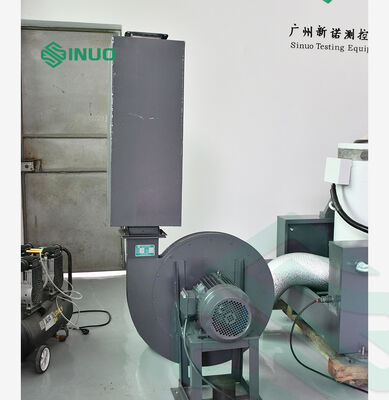

Circuit de refroidissement	B152S Ventilateur de refroidissement (avec silencieux)	1 ENSEMBLE
Table à rallonge verticale	Table à rallonge verticale VT80 800 × 800 mm	1 ENSEMBLE
Diapositive horizontale	Diapositive horizontale de film d'huile HG80 800 × 800 mm	1 ENSEMBLE

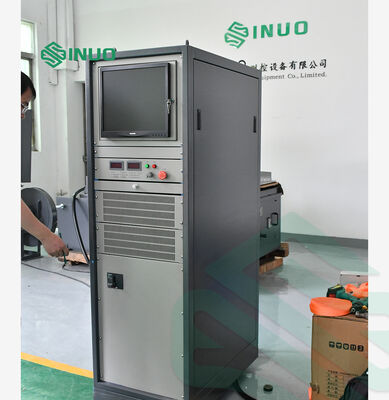

Amplificateur de puissance	Amplificateur de puissance à commutation numérique LA50K	1 ENSEMBLE
Système de protection	Système de protection des servos	1 ENSEMBLE
Alimentation	Alimentation d'excitation	1 ENSEMBLE
Contrôleur de vibrations	Contrôleur de vibrations numérique VCS-2 (2 canaux)	1 ENSEMBLE
Capteurs	Capteur d'accélération du système	2 pièces
Système informatique	Ordinateur de contrôle avec écran LCD	1 ENSEMBLE
Accessoires	Câbles de raccordement, conduits d'air, mode d'emploi, outils, CD logiciel	1 ENSEMBLE

Paramètres techniques

Générateur d'excitation électromagnétique A60S44

Force d'excitation sinusoïdale maximale	5000Kg.f en pointe (49KN)
Force d'excitation aléatoire maximale	5000Kg.fr.ms (49KN)
Force d'excitation d'impact maximale	Pic 10000Kg.f (98KN)
Gamme de fréquences	1-2700 Hz
Déplacement maximal	51 mm pp
Vitesse maximale	2,0 m/s
Accélération maximale	100G (980 m/s²)
Fréquence de résonance du premier ordre	2 500 Hz±5 %
Charge utile	1000 kg
Diamètre de la bobine mobile	Φ440 millimètres
Poids de l'équipement	4800 kg

Amplificateur de puissance à commutation numérique LA50K

Puissance de sortie	50KVA
Tension de sortie	110 Vrms
Courant de sortie	550Bras
Efficacité de conversion	>90%

Contrôleur de vibrations numérique VCS-2

Canaux d'entrée	2 canaux d'entrée simultanés
Fonctions de contrôle	Choc sinusoïdal, aléatoire, classique
Résolution CAN	24 bits
Canaux de sortie	1 canal de sortie

Exigences électriques

Alimentation	Phase AC3 380V/50Hz, 95KVA
Air comprimé	0,6 MPa
Résistance au sol	≤4Ω

Composants clés du système

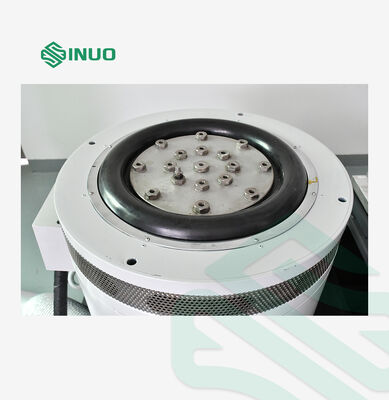

Corps de la table vibrante

Bobines mobiles coulées et usinées manuellement avec guidage axial à double roulement
Structure à double circuit magnétique avec faible fuite de flux et champ magnétique uniforme
Traitement de phosphatation avancé et peinture automobile pour plus de durabilité
Système de refroidissement amélioré avec conduit d'air en nid d'abeille

Amplificateur de puissance à commutation numérique LA

Technologie IGBT fiable avec une grande stabilité
Conforme aux normes européennes "CE"
Rapport signal/bruit élevé avec multiplication de fréquence sinusoïdale PWM
Technologie électronique de partage de courant automatique

Système de protection des servos

Protection complète incluant les surtensions du réseau électrique, les sous-tensions, la perte de phase, les défauts logiques, la surchauffe, la surintensité de sortie et le déplacement excessif de la plate-forme.

Plateforme d'expansion verticale

Construction en alliage de magnésium avec analyse de fréquence modale, disponible en configurations carrées, rondes ou personnalisées.

Système de centrage automatique photoélectrique

Maintient l’équilibre de la bobine mobile pendant les opérations de chargement et de déchargement.

Diapositive horizontale

Moment de renversement élevé avec caractéristiques d'amortissement du film d'huile pour un fonctionnement stable.

Caractéristiques du contrôleur de vibrations numérique

Hautes performances et fiabilité avec un processeur DSP à virgule flottante 32 bits
Logiciel convivial basé sur Windows avec fonctions d'assistant automatiques
Conception modulaire pour une configuration flexible
Fonctions de sécurité complètes et options de terminaison de test
Génération automatique de rapports de tests au format Word ou PDF

Paramètres techniques du contrôleur

Paramètre	Spécification
Canaux d'entrée	2 canaux d'entrée simultanés
Résolution CAN	24 bits
Plage dynamique	>100dB
Canaux de sortie	1 canal de sortie
Plage de sortie	±10 V

Fonctions de contrôle

Contrôle aléatoire :Signaux aléatoires gaussiens avec égalisation de la fonction de transfert, plage de fréquence 0-4 800 Hz (extensible jusqu'à 18 750 Hz)

Contrôle sinusoïdal :Signaux sinusoïdaux et sinusoïdaux de haute qualité avec distorsion harmonique <-100 dB, plage de fréquences 1 Hz-5 000 Hz

Choc classique :Prend en charge les formes d'onde demi-sinusoïdale, en cloche, rectangulaire, trapézoïdale et en dents de scie répondant aux normes MIL-STD-810 et ISO.
