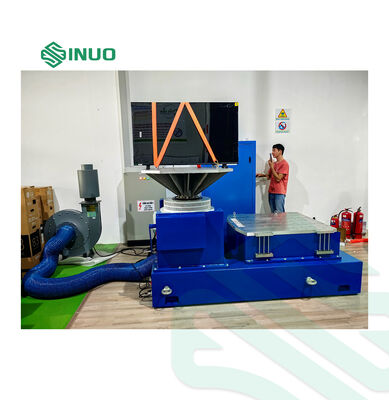

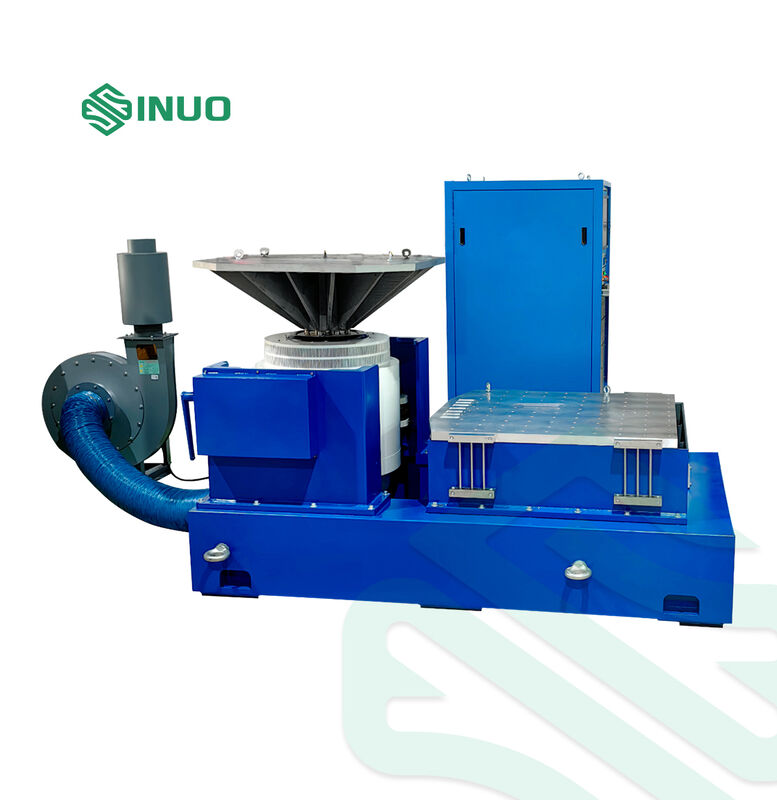

Système d'essai par vibration électromagnétique pour les composants de véhicules électriques

Système d'essai par vibration électromagnétique pour les composants de véhicules électriques

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV440VT2012SMW-GP VCSusb-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Force d'excitation sinusoïdale maximale:

Le pic est de 4000 kg/h

Force d'excitation aléatoire maximale:

Pour les véhicules à moteur électrique

Force d'excitation d'impact maximale:

8000Kg.f en pointe

Déplacement maximum:

100 mm p-p

Vitesse maximale:

2,0 m / s

Accélération maximale:

100G ((980 m/s2)

Gamme de fréquences:

1 ‰ 3000 Hz

Charge utile:

1000kg

Détails d'emballage:

caisse en contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Équipement d'essai électrique de sécurité de C.C Hipot

Équipement d'essai électrique de la sécurité RS232

Équipement d'essai d'ev de C.C 6000V

Description du produit

Système de test de vibrations électromagnétiques IEC62196 pour les composants de VE

Les tests de vibrations soumettent les composants et les dispositifs à des contraintes simulées afin d'évaluer leur réponse aux conditions réelles. Ce processus essentiel garantit la durabilité et la fiabilité des produits dans diverses industries, notamment l'aérospatiale, l'automobile et l'électronique grand public.

Sinuo propose des solutions de test de vibrations personnalisées qui dépassent les normes de conformité de base (y compris GB, GJB, UL, CEI, ASTM, et plus encore). Nous nous concentrons sur la résolution de vos défis d'application spécifiques, en offrant des capacités de test précises pour accélérer la mise sur le marché, améliorer la qualité des produits et établir une fiabilité de pointe dans l'industrie.

Diagramme structurel du générateur de vibrations

Diagramme des principes de l'équipement

Paramètres techniques de l'équipement

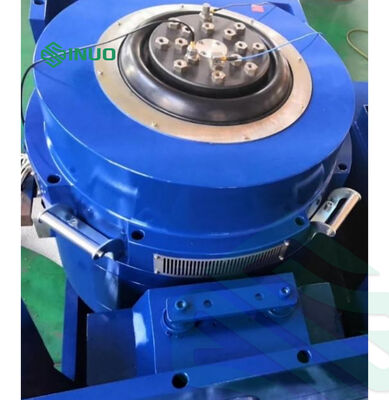

Paramètres du générateur d'excitation électromagnétique

Paramètre	Spécification
Force d'excitation sinusoïdale maximale	4000Kgf crête
Force d'excitation aléatoire maximale	4000Kgf rms
Force d'excitation d'impact maximale	8000Kgf crête
Gamme de fréquences	1～3000 Hz
Déplacement maximal	100 mm p-p
Vitesse maximale	2,0 m/s
Accélération maximale	100G (980 m/s²)
Fréquence de résonance du premier ordre	2500 Hz±5%
Charge utile	1000 kg
Fréquence d'isolation des vibrations	2,5 Hz
Diamètre de la bobine mobile	Ф440 mm
Poids de la bobine mobile	60kg
Fuite de flux	＜10 gauss
Moment excentrique admissible	＞500N.m
Taille de l'équipement	1400mm×980mm×1230mm (hors plateforme d'extension verticale)
Poids de l'équipement	2800Kg

Amplificateur de puissance à commutation numérique

Paramètre	Spécification
Puissance de sortie	50KVA
Tension de sortie	110Vrms
Courant de sortie	500Arms
SNR	≥70dB
Taille de l'amplificateur	910mm×620mm×2050mm

Système de protection servo

Température, pression du vent, sur-déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée

Contrôleur de vibrations numériques

Composant	Spécification
Configuration matérielle	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sinusoïdale, aléatoire, choc classique
Ordinateur de contrôle	Ordinateur de marque d'origine avec moniteur LCD
Logiciel	Fonctionnement en anglais, analyse temporelle et fréquentielle, source de signal, analyse de balayage de fréquence sinusoïdale, génération automatique de rapports de test WORD
Canal d'entrée
Nombre de canaux d'entrée	2 canaux d'entrée simultanés
Type de signal d'entrée	Tension/charge
Résistance d'entrée	＞110 kΩ
Plage d'entrée de tension maximale	±10V
Plage d'entrée de charge maximale	±10000PC
SNR	＞100dB
Filtre	Filtre analogique 160dB/octave
Interface d'entrée	Trois entrées optionnelles : tension, ICP et charge
Entrée maximale	±10VPEAK
Convertisseur analogique/numérique (CAN)	Résolution 24 bits, plage dynamique : 114dB, fréquence d'échantillonnage maximale 192kHz
Caractéristiques du circuit	L'interface d'entrée dispose d'une source de courant constant ICP intégrée et d'un amplificateur de charge, avec deux plages de 10V/1V et un couplage AC/DC en option, et un filtre anti-repliement analogique.
Canal de sortie
Nombre de canaux de sortie	1 canal de sortie
Type de signal de sortie	Signal de tension
Impédance de sortie	＜30Ω
Plage de sortie de tension maximale	±10V
Courant de sortie maximal	100mA
Précision de l'amplitude	2mV
Distorsion harmonique	<-95dBfs
Filtre	Filtre analogique 160dB/octave
Correspondance des canaux	Amplitude 0,04dB, phase ±0,5
Convertisseur numérique/analogique (CNA)	Résolution 24 bits, plage dynamique : 120dB, fréquence d'échantillonnage maximale 192kHz
Caractéristiques du circuit	Filtre anti-repliement analogique ; circuit de protection de sortie
Type de test	Contrôle des vibrations aléatoires/contrôle sinusoïdal/contrôle des chocs typiques

Capteur d'accélération LTE C04A07

Paramètre	Spécification
Gamme de fréquences	1-8000Hz
Sensibilité	30mv/g
Plage de températures	-40 - 160℃

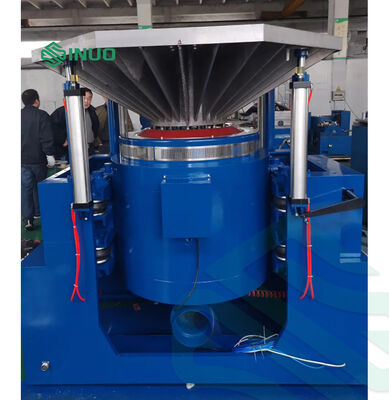

Table d'extension verticale

Paramètre	Spécification
Matériau	Alliage de magnésium, surface anodisée dure
Taille de la table	2000×1200 mm
Trou fixe	Manchon à vis en acier inoxydable M10 à répartition rectangulaire 100mm*100mm
Fréquence d'utilisation limite supérieure	Sinusoïdale 100 Hz, Aléatoire 200 Hz
Poids	Environ 340KG

Ventilateur de refroidissement (y compris le silencieux)

Paramètre	Spécification
Puissance du ventilateur	15kW
Débit du ventilateur	81,6 m³/s
Pression du ventilateur	0,075 kgf/cm²

Exigences électriques

Paramètre	Spécification
Alimentation électrique	3 phases 5 fils 380V/50Hz 75 KVA
Air comprimé	0,6 MPa
Résistance à la terre	≤4Ω

Fonctionnalités du système

Haute performance et fiabilité : Le contrôle en boucle fermée via un processeur DSP assure une réponse en temps réel et une haute précision. Les CAN de résolution 24 bits avec une conception matérielle à faible bruit et des filtres anti-repliement intégrés garantissent la précision de l'analyse.
Facilité d'utilisation : Le logiciel d'application basé sur Windows avec un assistant automatique et la génération de rapports de test simplifient les tâches de test répétitives.
Fonctions puissantes et flexibilité : La conception modulaire permet de configurer différents matériels et logiciels pour répondre à diverses exigences de test.
Sécurité des tests : L'aperçu du contrôle du signal à petite échelle, les multiples contrôles de sécurité et les paramètres d'enclenchement garantissent une protection maximale pour les testeurs, les objets de test et l'équipement.
Génération de rapports de test : Génération en un clic de rapports de test Word ou PDF, y compris les fonctions de contrôle, les paramètres, les courbes de spectre et les données d'analyse.

Paramètres techniques du contrôleur de vibrations numériques

Canal d'entrée

Paramètre	Spécification
Nombre de canaux d'entrée	2 canaux d'entrée simultanés
Type de signal d'entrée	Tension/charge
Résistance d'entrée	＞110 kΩ
Plage d'entrée de tension maximale	±10V
Plage d'entrée de charge maximale	±10000PC
SNR	＞100dB
Filtre	Filtre analogique 160dB/octave
Interface d'entrée	Trois entrées optionnelles : tension, ICP et charge
Entrée maximale	±10VPEAK
Convertisseur analogique/numérique (CAN)	Résolution 24 bits, plage dynamique : 114dB, fréquence d'échantillonnage maximale 192kHz

Canal de sortie

Paramètre	Spécification
Nombre de canaux de sortie	1 canal de sortie
Type de signal de sortie	Signal de tension
Impédance de sortie	＜30Ω
Plage de sortie de tension maximale	±10V
Courant de sortie maximal	100mA
Précision de l'amplitude	2mV
Distorsion harmonique	＜-95dBfs
Filtre	Filtre analogique 160dB/octave
Correspondance des canaux	Amplitude 0,04dB, phase ±0,5
Convertisseur numérique/analogique (CNA)	Résolution 24 bits, plage dynamique : 120dB, fréquence d'échantillonnage maximale 192kHz
Type de test	Contrôle des vibrations aléatoires/contrôle sinusoïdal/contrôle des chocs typiques
