Machine vibrante haute performance : capacité de charge de 1200 kg, course de 76 mm

Machine vibrante haute performance : capacité de charge de 1200 kg, course de 76 mm

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EVW390HB120VCS-4
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

force sinusoïdale:

9000Kg.f

Force aléatoire:

9000Kg.f

Choc Froce:

18000Kg.f

Charge utile:

1200 kg

Max. Déplacement:

76 mmpp

Max. Accélération:

120g

Détails d'emballage:

caisse en contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

équipement de test de batterie au lithium 1000V

Équipement de test de batterie au lithium d'EVSE

Appareil de contrôle électrique de sécurité d'impulsion d'isolation

Description du produit

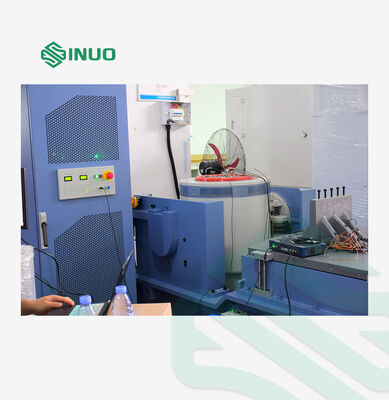

Machine à vibration haute performance: capacité de charge de 1200 kg, course de 76 mm

La série de tables vibrantes refroidies à l'eau offre des performances exceptionnelles avec une grande poussée, une forte capacité de support, une efficacité de refroidissement élevée et un déplacement maximal de 76 mm.Conçus pour répondre aux exigences rigoureuses des essais de vibration pour les grands ensembles électroniques, des dispositifs d'automatisation, des composants aérospatiaux, des satellites artificiels et des systèmes militaires.

Avec des systèmes de trunnions spécialement conçus et un support de fondation approprié, le système fonctionne à partir de basses fréquences à partir de 1 Hz ou DC, permettant à la fois des tests de vibrations sinusoïdales et aléatoires.

Applications du produit

Les essais de vibration simulent les conditions environnementales du monde réel en excitant des composants et des dispositifs pour évaluer leurs performances et leur durabilité.Les applications s'étendent à tous les secteurs industriels, y compris les circuits imprimés, avions, navires, fusées, missiles, automobiles et appareils électroménagers.

Laberton fournit des solutions complètes d'excitation et d'essai, assurant la conformité de la qualité des produits aux normes nationales et internationales, y compris GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,et ASTM.

Sélection et spécifications de la machine à vibration

Critères de sélection

Conditions d'essai fournies par le client
Type d'essai: balayage sinusoïdal, choc aléatoire ou classique
Plage de réponse de fréquence: 1-2700 Hz
La formule est la suivante: A ((g) = ((2πf) 2Dcm/980 A = 0,002DmmF2
D=A/0.002F2 F=M(kg) × A(g)

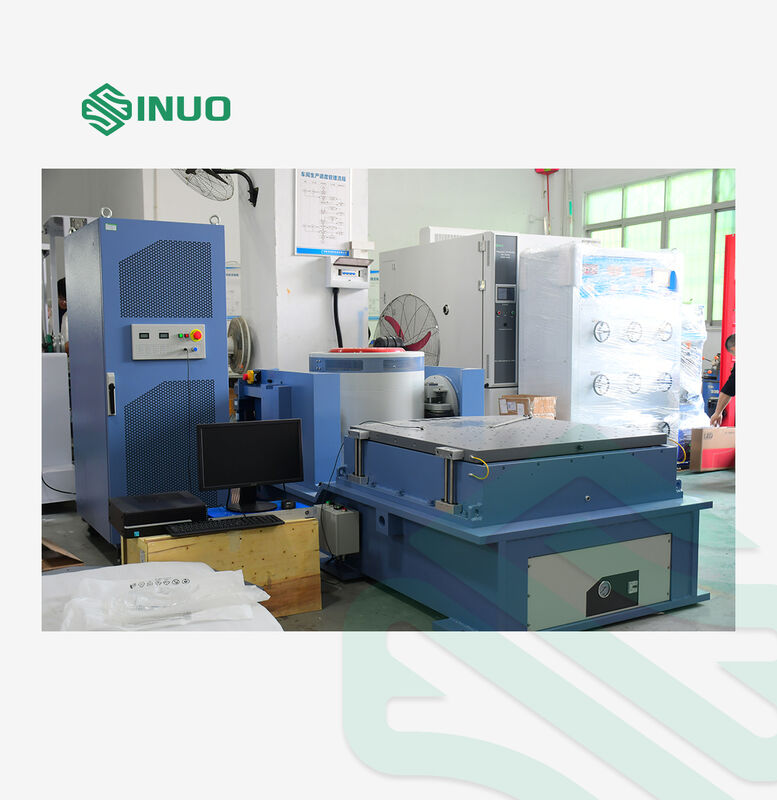

Configuration de l'équipement

Projet	Détails de la configuration	Quantité
1. Corps de table à vibrations	Générateur d'excitation électromagnétique E90T45 Dispositif de commande de centralisation automatique pour bobine en mouvement Un refroidisseur d'eau WCU-2 VT120 Tableau d'extension verticale HB120 table à glissière horizontale à film d'huile Mécanisme de direction électrique	1 SET
2Amplificateur de puissance numérique	Amplificateur de puissance numérique de commutation LA-100KVA Système de protection par servo Énergie d'excitation	1 SET
3Contrôleur de vibration numérique VCS-4	un régulateur de vibration numérique à 4 canaux Capteur d'accélération du système Ordinateur de commande	1 SET
4. accessoires	Les câbles de raccordement/pièces d'eau/pièces d'air Instructions d'utilisation, rapports d'inspection, certificats, manuels de maintenance Outils accessoires (clés-relais de type T, clés hexagonales, tournevis, etc.) CD/pièces de rechange pour l'installation de logiciels de commande	1 SET

Paramètres techniques

Générateur d'excitation électromagnétique E90T45

Force d'excitation sinusoïdale maximale	9 000 kg.f au sommet
Force d' excitation aléatoire maximale	9 000 kg.f rms
Force maximale d'excitation par impact	18000Kg.f. au sommet
Plage de fréquences	1 ‰ 2700 Hz
Déplacement maximal	76 mm p-p
Vitesse maximale	2 m/s
Accélération maximale	Pour les véhicules à moteur à combustion
Relation entre la charge maximale et l'accélération: F=M.A.
5G (49 m/s2)	2295 kg
10G (98 m/s2)	1095 kg
20G (196 m/s2)	495 kg
30 G (294 m/s2)	295 kg
Fréquence de résonance de premier ordre	2200 Hz ± 5%
Charge maximale	1200 kg
Fréquence d'isolation des vibrations	3 Hz
Diamètre de bobine mobile	F450 mm
Poids de la bobine de déplacement	90 kg
Fuite de flux	< 10 gauss
Moment excentrique autorisé	> 1000 N.m.
Taille de l'équipement	1700 mm × 1360 mm × 1540 mm (à l'exclusion de la table de dilatation verticale)
Poids de l'équipement	5900 kg

Amplificateur de puissance de commutation numérique LA-100

Puissance de sortie	100 KVA
Voltage de sortie	110Vrms
Courant de sortie	1000 bras
RNN	≥ 65 dB
Taille de l'amplificateur	Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Poids de l'amplificateur	3700 kg

Système de protection par servo

Protection complète comprenant: surtension du réseau électrique, sous-tension du réseau, défaillance logique, protection du module de puissance, température du module de puissance, surcourant de sortie, surtension de sortie,alimentation électrique- l'arrêt automatique de la sortie avec des alarmes sonores et visuelles à toute détection de défaillance.

Contrôleur numérique de vibration VCS-4

Configuration du matériel	4 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sine, aléatoire, choc typique, recherche de résonance et séjour
Ordinateur de commande	Ordinateur de marque originale avec écran LCD
Logiciel	Opération chinois/anglais, analyse du domaine temporel et du domaine fréquentiel, source de signal, analyse de balayage de fréquence sinusoïdale.Génère automatiquement des rapports de test WORD avec des capacités complètes d'analyse des signaux et des données.
Accélérateur du système	Plage de fréquence: 1-12000 Hz, sensibilité: 50mv/g, plage de température: -24 - 250°C

VT120 Tableau d'extension verticale

Matériel	Alliage de magnésium, durci en surface
Taille de la table	Pour les véhicules à moteur à combustion
Trou fixe	M12 distribution rectangulaire 100 mm × 100 mm manche à vis en acier inoxydable
Fréquence d'utilisation limite supérieure	Sinus 500 Hz, aléatoire 1500 Hz
Le poids	Environ 165 kg.

HB120 Table à glissière horizontale à film d'huile

Matériel	Alliage de magnésium, durci en surface
Taille de la table	Pour les véhicules à moteur à combustion
Trou fixe	M12 distribution rectangulaire 100 mm × 100 mm manche à vis en acier inoxydable
Fréquence d'utilisation limite supérieure	Sine 2000 Hz, aléatoire 2000 Hz
Le poids	170 kg (sans connecteur)

Unité de refroidissement par eau WCU

Capacité d'échange thermique	Tour d'eau de refroidissement de 100 kW 15T
Flux/pression de l'eau de circulation extérieure	200 L/min 0,25 à 0,4 Mpa
Besoin d'eau distillée	Dureté de l'eau 30 ppm, PH7-8, conductivité 1us/cm
Interface des tuyaux d'eau de circulation extérieure	1-1/4" ou DN32
Dimensions (L × W × H)	610 mm × 900 mm × 2000 mm
Le poids	380 kg

Exigences électriques

Énergie électrique	3 phases et 5 fils 380V/50Hz 162 KW
Air comprimé	0.6Mpa
Résistance au sol	≤ 4Ω
