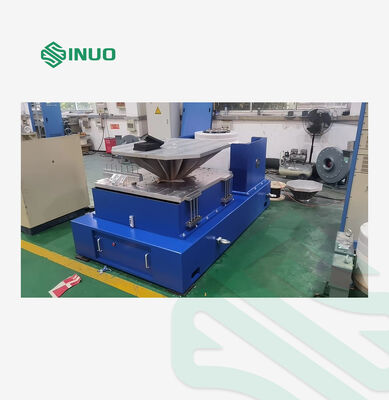

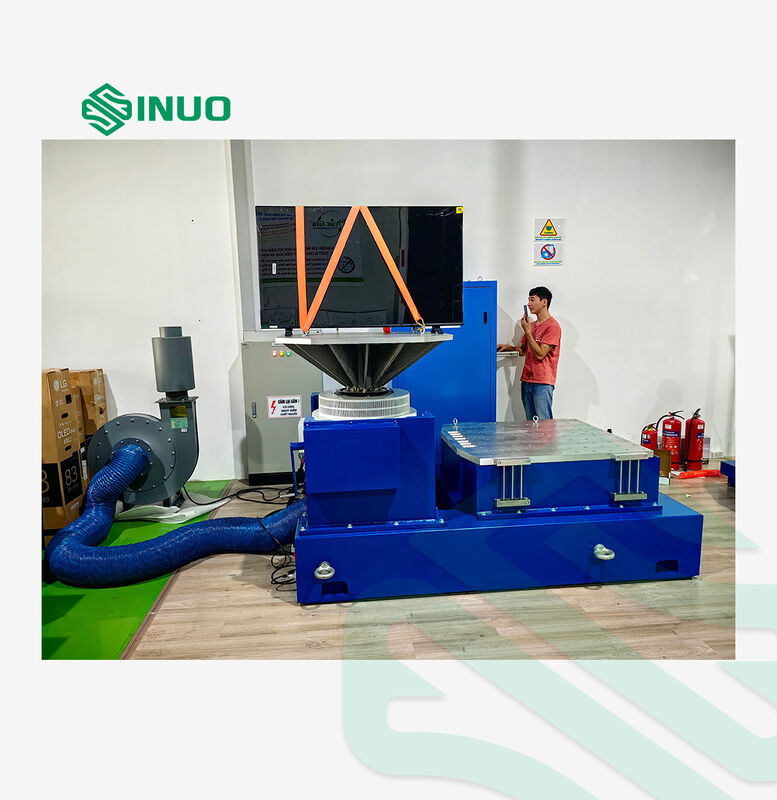

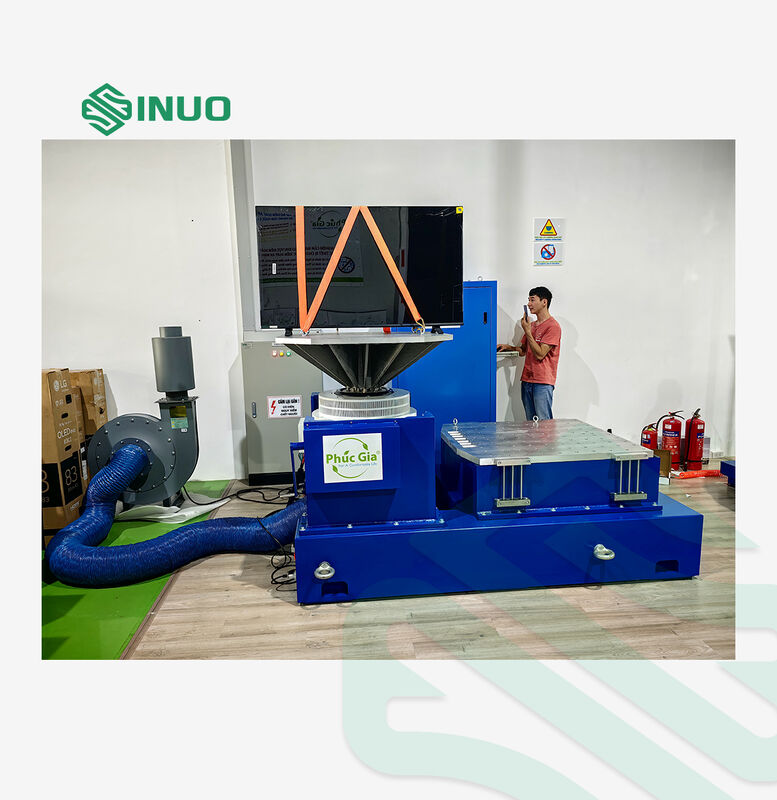

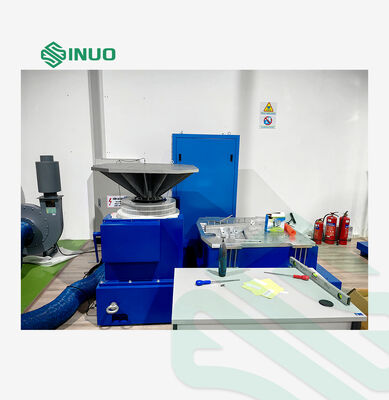

Système d'essai de vibrations à haute capacité avec pot vibrant électrodynamique intégré

Système d'essai de vibrations à haute capacité avec pot vibrant électrodynamique intégré

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV222HG80VT80
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

force sinusoïdale:

2400Kg.f

Force aléatoire:

2200 kg.f.

Choc Froce:

4400Kg.f.

Max.Velocity:

2m / s

Accélération maximale:

100G (980 m/s2)

Charge utile:

400KG

Détails d'emballage:

caisse en contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Équipement d'essai électrique de sécurité de WH OH

Équipement d'essai électrique de sécurité d'affichage d'affichage à cristaux liquides

Analyseur d'alimentation CC à C.A. RS232

Description du produit

Système d'essai de vibrations à haute capacité avec excitateur électrodynamique intégré

Application du produit

Les essais de vibrations consistent à exciter ou à choquer des composants et des dispositifs pour simuler les conditions environnementales du monde réel. Ce système est conçu pour une large gamme d'applications industrielles, notamment les circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo propose des solutions complètes d'excitation et d'essai conformes aux normes nationales et internationales, notamment GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Sélection de la machine de vibration et structure du générateur

Conditions d'essai fournies par le client
Types d'essais : Balayage sinusoïdal ; Aléatoire
Plage de réponse en fréquence : 2-5000Hz
Formule : A(g)=(2πf)²Dcm/980≒A=0.002DmmF² | D=A/0.002F² | F=M(kg)×A(g)

Configuration de l'équipement

Article	Configuration	Qté.
1)	Excitateur de vibrations
	Excitateur A20S34 (contrôleur de centrage pneumatique inclus)	1 ensemble
	Soufflerie B752S (silencieux et conduit inclus)	1 ensemble
	Élargisseur de tête VT80CM	1 ensemble
	Table de glissement horizontale HG80M	1 ensemble
2)	Amplificateur de puissance
	Amplificateur de puissance LA20K (y compris l'alimentation sur site)	1 ensemble
3)	Contrôleur de vibrations-Vcs-02 (Y compris le matériel et le logiciel du programme de fonctions de contrôle CDS
	Accéléromètre (y compris câble BNC-M5 à faible bruit de 7 m de long)	2 ensembles
	Ordinateur (y compris clavier, souris et moniteur)	0 ensemble
4)	Documentation Manuel d'utilisation, liste de colisage	1 ensemble
5)	Accessoires
	Outils de maintenance	1 ensemble
	Pièces de rechange standard

Spécification

Spécifications de l'excitateur
Sinusoïdale de crête (Pk)	2400Kg.f crête (24KN)
Aléatoire (RMS)	2200Kg.f rms (22KN) @ISO5344
Choc (Pk)	4400Kg.f crête (44KN) @6ms
Fréquence utilisable	DC～3000Hz
Déplacement maximum (p-p)	51mm (2 pouces)
Vitesse maximale	2m/s
Accélération maximale	Sinusoïdale : 100g (980 m/s2)；Aléatoire : 60g (588 m/s2)
Support de charge verticale	400 kg
Suspension du corps naturelle Fréquence (Axe de poussée)	Moins de 2,5 Hz
Diamètre de l'induit	Ф340 mm
Poids de l'induit	Environ 24 kg
Résonance fondamentale Fréquence (Table nue)	2 600 Hz (nom.) +/- 5%
Fixation de la charge Points (Standard)	21 inserts M10 en acier inoxydable
Densité du flux parasite	＜10 gauss
Force partielle admissible	500.N.M
Dimensions de l'excitateur	1190mmL×860mmP×1060mmH
Spécifications de l'amplificateur de puissance LA20K
Capacité de sortie nominale	22KVA
Rapport signal/bruit	Supérieur à 65 dB
Rendement de l'amplificateur	Supérieur à 90%
Dimensions hors tout de l'amplificateur	650mmL×920mmP×1780mmH

Principales caractéristiques

1) Système de suspension robuste et guidage de mouvement linéaire, forte capacité de charge, bonnes fonctions de guidage, haute stabilité.
2) Coussin d'air central de charge avec une rigidité statique élevée et une faible rigidité dynamique, forte capacité de charge, performances parfaites sur la variation d'amplitude.
3) Commutation de puissance de classe D à haut rendement, courant de crête 3-sigma, faible consommation d'énergie et distorsion harmonique minimale .
4) Auto-diagnostic rapide avec verrouillage de sécurité, haute fiabilité de sécurité
5) Dispositif d'isolation des chocs par coussin d'air pour la plate-forme de vibration sans avoir besoin de fondation supplémentaire, reproduction parfaite de l'onde vibratoire et réduction de la transmission des vibrations
6) Plates-formes d'extension horizontales et verticales pour différentes applications
7) Fonctionnement simple du contrôleur
