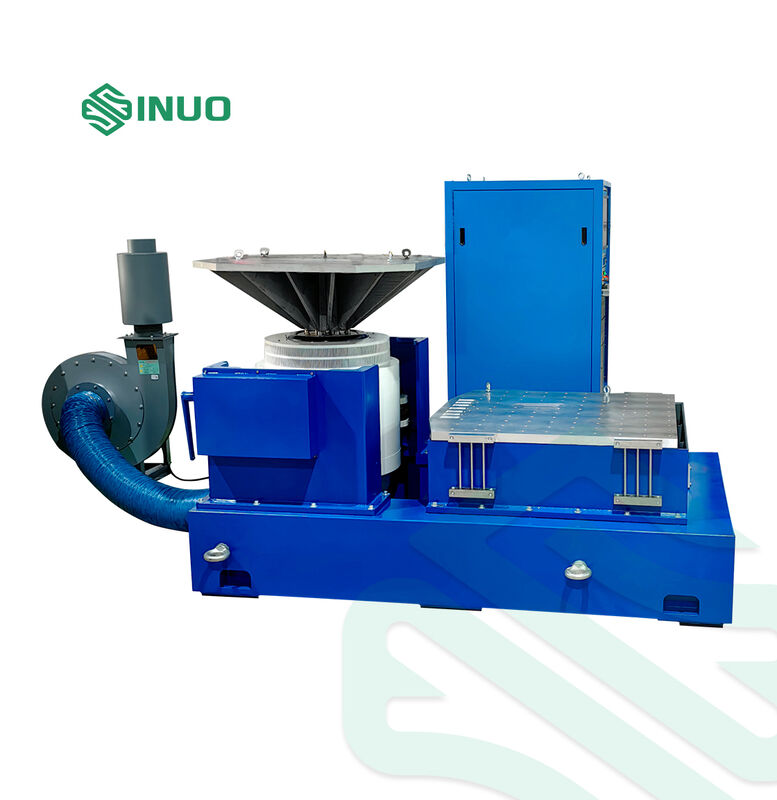

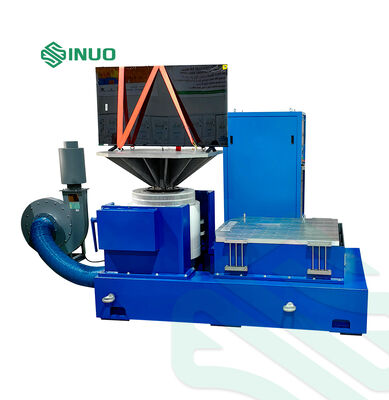

Système d'essai par vibration à haute performance pour l'électronique automobile et aérospatiale

Système d'essai par vibration à haute performance pour l'électronique automobile et aérospatiale

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV310HG60VT60VCSusb-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

force sinusoïdale:

1000kg.f

Max. Vitesse:

1,8 m / s

Charge utile:

300 kg

Diamètre de l'armature:

Ф240 millimètre

Max. Déplacement:

76 mmpp

Max. Accélération:

82G (800 m/s2)

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Charge électronique régénératrice de C.C RS485

Charge électronique régénératrice de C.C de cv

Charge électronique régénératrice de rectification de PWM

Description du produit

Système de test de vibrations haute performance pour l'électronique automobile et aérospatiale

Ce système de test de vibrations avancé simule les conditions environnementales réelles pour valider la durabilité et la fiabilité des composants électroniques utilisés dans les applications automobiles et aérospatiales.

Applications du produit

Les tests de vibrations consistent à exciter des composants ou des dispositifs pour évaluer leurs performances dans des conditions environnementales réelles. Nos systèmes sont conçus pour une large gamme de produits industriels, notamment les cartes de circuits imprimés, les avions, les navires, les fusées, les missiles, les automobiles et les appareils électroménagers.

Sinuo fournit des solutions complètes d'excitation et de test qui valident la qualité des produits conformément aux normes nationales et internationales, notamment GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC et ASTM.

Méthodologie des tests de vibrations

Paramètres de configuration des tests :

Conditions de test définies par le client
Types de tests : balayage sinusoïdal et vibrations aléatoires
Plage de réponse en fréquence : 2-5000Hz
Formule de calcul : A(g)=(2πf)²Dcm/980≒A=0.002DmmF²

Schéma principal de l'équipement

Paramètres techniques du générateur d'excitation électromagnétique VG1000-76

Force d'excitation sinusoïdale maximale	1000Kg.f crête
Force d'excitation aléatoire maximale	1000Kg.f r.ms
Force d'excitation d'impact maximale	2000Kg.f crête
Plage de fréquences	1-2900 Hz
Déplacement maximal	76 mm p-p
Vitesse maximale	1,8 m/s
Accélération maximale	82G (800 m/s²)
Fréquence de résonance du premier ordre	3200 Hz±5%
Charge utile M1+M2	300kg
Fréquence d'isolation des vibrations	2,5 Hz
Diamètre de la bobine mobile	Ф240 mm
Poids de la bobine mobile	14kg
Moment excentrique nominal	350 N.M
Vis sur la table	16×M10
Fuite de flux	<10 gauss
Moment excentrique admissible	300 N.m
Taille de l'équipement	945mm×720mm×784mm
Poids de l'équipement	1000 kg

Relation charge maximale vs accélération (sinusoïdale) :

Accélération	Charge maximale
5G	188KG
10G	88KG
20G	38KG
30G	21KG

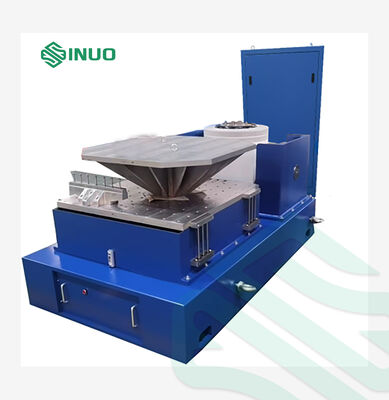

Plateforme coulissante horizontale

La conception de la glissière horizontale offre une capacité de moment de renversement élevée et une retenue latérale. Cette approche d'ingénierie, combinée à une disposition de glissière horizontale standard, offre des limites de moment dynamique exceptionnelles tout en maintenant des caractéristiques d'amortissement optimales du film d'huile de guidage. L'ensemble de la table coulissante horizontale comprend une plaque coulissante, une tête de connexion, une dalle de granit naturel, une base de table coulissante horizontale et une source d'huile indépendante.

Caractéristiques du système

Haute performance et fiabilité

Le contrôle en boucle fermée via un processeur DSP avec une boucle de contrôle indépendante du PC assure une réactivité du système en temps réel et une grande efficacité. Le système s'adapte rapidement aux changements du système de test, garantissant fiabilité et précision. Tous les canaux d'entrée sont dotés de convertisseurs analogique-numérique (CAN) de résolution 24 bits, d'une conception matérielle à faible bruit et de filtres anti-crénelage analogiques/numériques intégrés.

Fonctionnement convivial

Logiciel d'application basé sur Windows avec un fonctionnement intuitif et des fonctions auxiliaires complètes. Les assistants automatisés et la génération de rapports de test simplifient les tâches de test répétitives. Paramètres de test étendus avec une interface USB2.0 pour une intégration transparente de l'ordinateur.

Fonctionnalité puissante et flexible

Plateforme de contrôle des vibrations avancée capable de gérer plusieurs tâches complexes. La conception modulaire permet la configuration de différents composants matériels et logiciels pour répondre à diverses exigences de test et d'analyse sur la même plateforme matérielle.

Sécurité des tests complète

Le contrôle du signal à petite échelle permet un aperçu des vibrations du système pour l'évaluation du niveau de bruit et l'analyse de la fonction de transfert. Plusieurs contrôles de sécurité et paramètres d'enclenchement protègent le personnel de test, les objets de test et l'équipement. Touche d'arrêt d'urgence intégrée pour l'arrêt immédiat du test en cas d'anomalies du système.

Rapports de test automatisés

Génération en un clic de rapports de test au format Word ou PDF. La documentation complète comprend les fonctions de contrôle des tests, les paramètres de réglage, les courbes du spectre cible de contrôle, les courbes temporelles et fréquentielles. Prend en charge l'impression directe, l'aperçu et la distribution en ligne avec des formats de rapport personnalisables.
