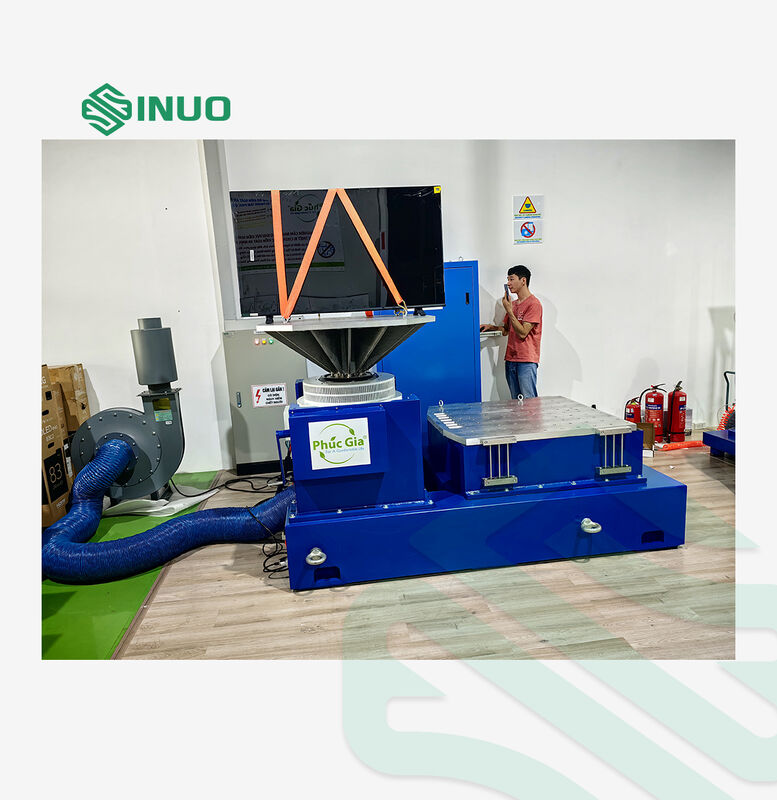

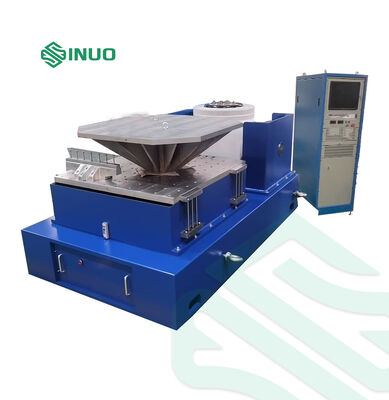

Système d'essai des vibrations de transport avec tableaux verticaux et horizontaux

Projet

Instructions de configuration

Quantité utilisée

1.

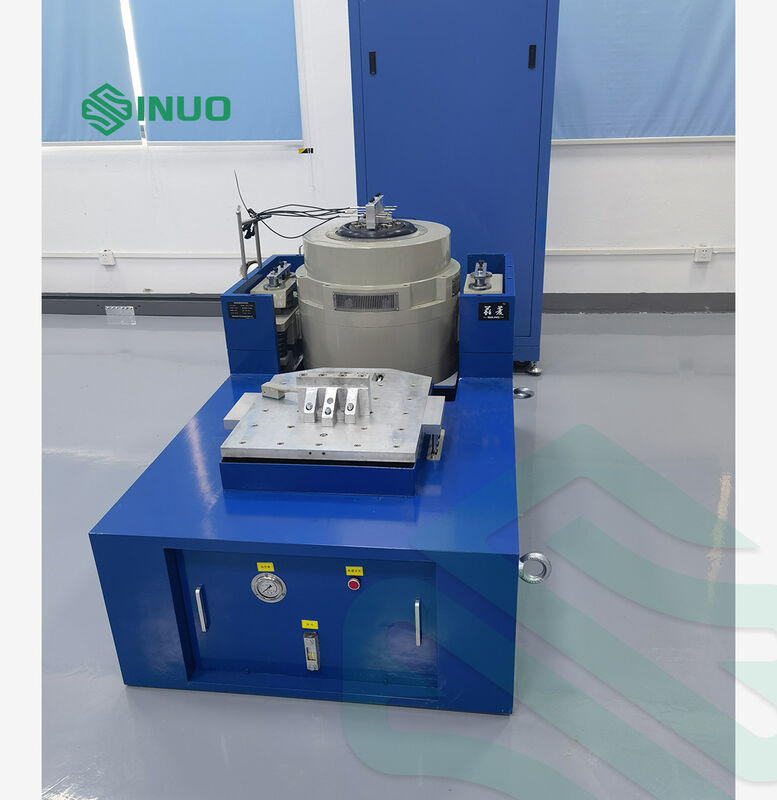

Carrosserie de table à vibrations

Générateur d'excitation électromagnétique VG4000-100

1 SET

Dispositif de commande de centralisation automatique pour bobine en mouvement

1 SET

BL-4000 Ventilateur de refroidissement (y compris le silencieux)

1 SET

VT60 Tableau d'extension verticale (600 × 600 mm)

1 SET

HB120 Film à huile horizontale (1200×1200 mm)

1 SET

2.

Amplificateur de puissance numérique à commutation

Amplificateur de puissance numérique de commutation LA-45KVA

1 SET

Système de protection par servo

1 SET

Énergie d'excitation

1 SET

3.

Régulateur de vibration numérique VCS-2

un régulateur de vibration numérique à deux canaux

1 SET

Capteur d'accélération du système

2 PCS

Ordinateur de commande

1 SET

4.

Les accessoires

Les câbles de raccordement/pièces d'eau/pièces d'air

1 SET

Instructions d'utilisation, rapports d'inspection, certificats, manuels de maintenance

1 SET

Outils accessoires (clés-relais de type T, clés hexagonales, tournevis, etc.)

1 SET

CD/pièces de rechange pour l'installation de logiciels de commande

1 SET

Paramètres du générateur d'excitation électromagnétique VG4000-100

Force d'excitation sinusoïdale maximale

Le débit maximal est de 4000 kg/h (40KN)

Force d' excitation aléatoire maximale

Pour les véhicules à moteur électrique à combustion

Force maximale d'excitation par impact

8 000 kg.f de haut (80KN)

Plage de fréquences

1 ‰ 2700 Hz

déplacement maximal

100 mm p-p

Vitesse maximale

2 m/s

accélération maximale

100G (980 m/s)²)

Relation entre la charge maximale et l'accélération: F=M.A.

5G ((49m/s)²)

10G ((98m/s)²)

20G ((196m/s²)

30G ((294m/s)²)

760 kg

360 kg

160 kg ou plus

93 kg

Fréquence de résonance de premier ordre:

2500 Hz ± 5%

Charge maximale:

800 kg ou plus

Fréquence d'isolement des vibrations:

2.5 Hz

Diamètre de la bobine mobile:

F420 mm

Poids de la bobine de déplacement:

40 kg ou plus

Fuite de flux

< 10 gauss

Moment excentrique autorisé

> 500 N.m.

Taille de l'équipement

1400 mm × 1300 mm × 1240 mm (à l'exclusion de la table de dilatation verticale)

Poids de l'équipement

3600 kg

Amplificateur de puissance numérique de commutation LA-45

Puissance de sortie

45 KVA

Voltage de sortie

110Vrms

Courant de sortie

400 bras

RNN

≥ 70 dB

Taille de l'amplificateur

810 mm × 555 mm × 1810 mm

Système de protection par servo

Fonction

Température, pression du vent, surdéplacement, surtension, sur courant, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée

Régulateur de vibration numérique VCSusb-2

Configuration du matériel

2 canaux d'entrée simultanés, 1 canal de sortie

Module de fonction de contrôle

Sine, choc aléatoire typique

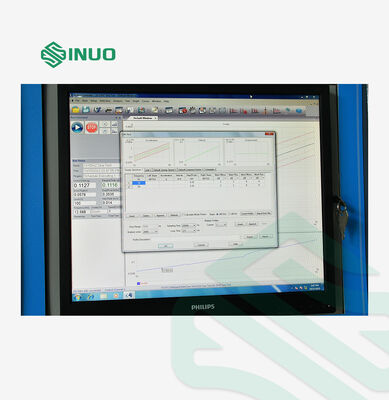

Ordinateur de commande

Ordinateur de marque originale avec écran LCD

Logiciel

L'opération en chinois/anglais, l'analyse du domaine temporel et du domaine de fréquence, la source de signal, l'analyse de balayage de fréquence sinusoïdale, etc. peuvent être effectuées.magasin, définir les paramètres d'essai et analyser les fonctions des signaux et des données.

Accélérateur du système

Plage de fréquences: 1 ∼ 12 000 Hz

Sensitivité: 30 PC/g

Plage de température: -24 à 250°C

Tableau de prolongation verticale VT60

Matériel

Alliage de magnésium, durci en surface

Taille de la table

600 × 600 mm

Trou fixe

M8 distribution rectangulaire 100mm*100mm manche à vis en acier inoxydable, durable et résistant à l'usure

Fréquence d'utilisation limite supérieure

Sine 2000 Hz, aléatoire 2000 Hz

Le poids

Environ 60 kg.

HB120 table à glissière horizontale à film d'huile

Matériel

Alliage de magnésium, durci en surface

Taille de la table

Pour les véhicules à moteur à combustion

Trou fixe

M12 distribution rectangulaire 100 mm*100 mm manche à vis en acier inoxydable, durable et résistant à l'usure

Fréquence d'utilisation limite supérieure

Sine 500 Hz, aléatoire 2000 Hz

Le poids

Environ 170 kg.

Ventilateur de refroidissement BL-5000

Puissance du ventilateur:

15 kW

Débit du ventilateur:

1.2m³/s

Pression du ventilateur:

6.5 kPa

Exigences électriques

Énergie électrique

AC à trois phases 380V/50Hz 65 kW

Air comprimé

0.6Mpa

Résistance au sol

≤ 4Ω
