Systèmes de vibreurs électromagnétiques haute fréquence pour les tests de batteries

Systèmes de vibreurs électromagnétiques haute fréquence pour les tests de batteries

Nom De Marque:	Sinuo
Numéro De Modèle:	SN553-EV440VT2012SMW-GPVCSusb-2
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	5 séries/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Max. force d'excitation sinusoïdale:

Le pic est de 4000 kg/h

Force passionnante aléatoire maximale:

Pour les véhicules à moteur électrique

Max. force d'excitation d'impact:

8000Kg.f en pointe

Max. Déplacement:

100 mm p-p

Max. Vitesse:

2,0 m / s

Gamme de fréquences:

1 ‰ 3000 Hz

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

5 séries/mois

Mettre en évidence:

Équipement d'essai électrique de sécurité de GPIB

Équipement d'essai électrique de la sécurité RS485

Simulateur régénérateur de grille de puissance

Description du produit

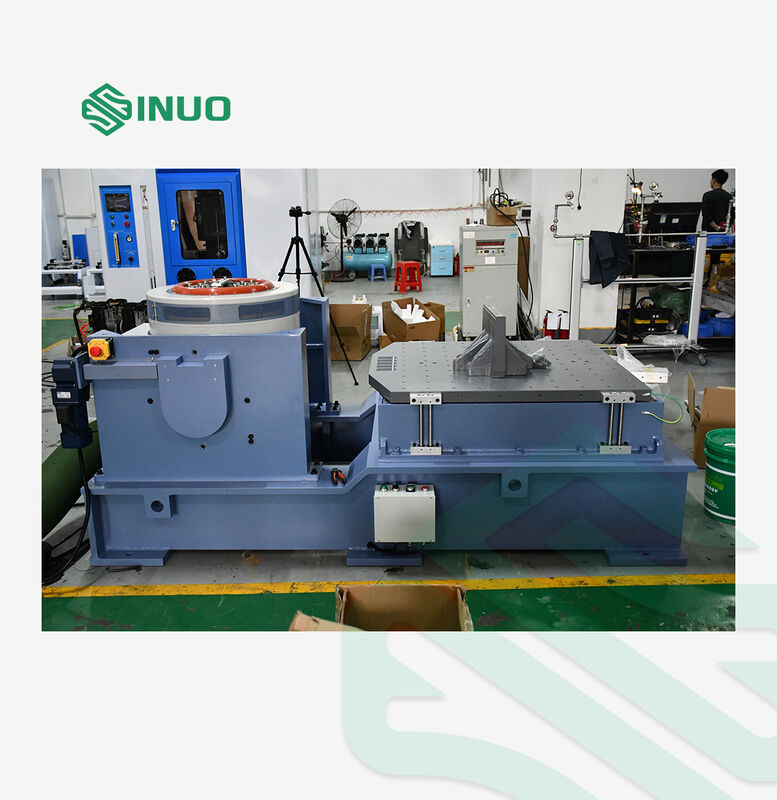

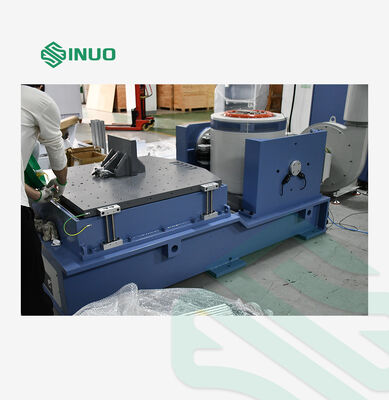

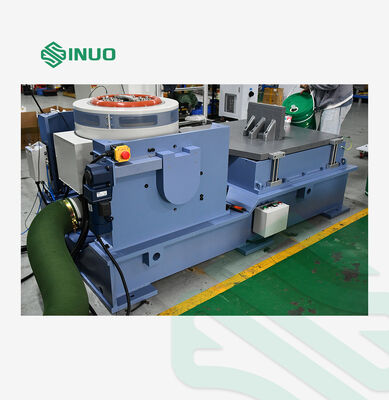

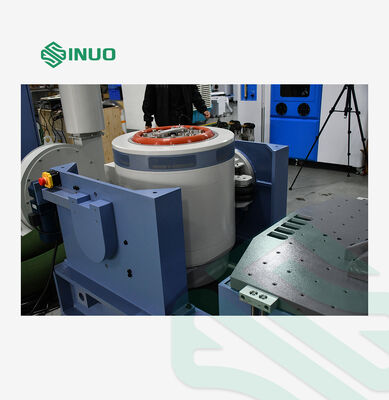

Systèmes de vibration électromagnétique à haute fréquence pour les tests de batterie

Systèmes professionnels d'essai par vibration électromagnétique conçus spécifiquement pour les applications d'essai de batteries, garantissant la conformité de la qualité des produits aux normes internationales.

Application du produit

Les tests de vibration évaluent la façon dont les composants et les appareils réagissent dans des environnements réels en les soumettant à une excitation ou à un choc contrôlés.Les applications couvrent tous les produits industriels, y compris les circuits imprimés, avions, navires, fusées, missiles, automobiles et appareils électroménagers.

Sinuo fournit des solutions complètes d'excitation et de test, assurant la conformité de la qualité des produits aux normes nationales et internationales, y compris GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC,et ASTM.

Sélection de la machine de vibration et structure du générateur

Conditions d'essai fournies par le client
Type d'essai: balayage sinusoïdal, choc aléatoire ou classique
Plage de réponse de fréquence: 1-3000 Hz
Formule: A (g) = 2πf) 2Dcm/980 A = 0,002DmmF2 D = A / 0,002F2 F = M (kg) × A (g)

Configuration de l'équipement

Projet	Instructions de configuration	Quantité de temps écoulé
Carrosserie de table à vibrations	A30F44 générateur d'excitation électromagnétique	1 SET
Dispositif de commande de centralisation automatique	Système de centralisation des bobines mobiles	1 SET
Système de refroidissement	B153S Ventilateur de refroidissement (y compris le silencieux)	1 SET
Tableau d'extension verticale	VT150 Tableau d'extension verticale	1 SET
Amplificateur de puissance	Amplificateur de puissance numérique de commutation LA-40KVA	1 SET
Système de protection	Système de protection par servo	1 SET
Énergie électrique	Énergie d'excitation	1 SET
Régulateur de vibration	Contrôleur de vibration numérique VCSusb-2 (2 canaux)	1 SET
Capteurs	Capteur d'accélération du système	1 PCS
Système informatique	Ordinateur de commande	1 SET

Paramètres techniques

A30F44 Générateur d'excitation électromagnétique

Force d'excitation sinusoïdale maximale	Le pic est de 4000 kg/h
Force d' excitation aléatoire maximale	Pour les véhicules à moteur électrique
Force maximale d'excitation par impact	Période de pointe de 8 000 kg/h
Plage de fréquences	1 ‰ 3000 Hz
Déplacement maximal	100 mm p-p
Vitesse maximale	2.0 m/s
Accélération maximale	100G (980 m/s2)
Fréquence de résonance de premier ordre	2500 Hz ± 5%
Charge utile	1 000 kg
Fréquence d'isolation des vibrations	2.5 Hz
Diamètre de bobine mobile	F440 mm
Poids de la bobine de déplacement	60 kg, c'est tout
Fuite de flux	< 10 gauss
Moment excentrique autorisé	> 500 N.m.
Taille de l'équipement	Avec une largeur de l'ordre de 1400 mm × 980 mm × 1230 mm (à l'exclusion de la plateforme de dilatation verticale)
Poids de l'équipement	2800 kg

Amplificateur de puissance numérique de commutation LA-40K

Puissance de sortie	50 KVA
Voltage de sortie	110Vrms
Courant de sortie	500 bras
RNN	≥ 70 dB
Taille de l'amplificateur	910 mm × 620 mm × 2050 mm

Système de protection par servo

Fonctions de protection complètes, y compris la température, la pression du vent, le déplacement excessif, la surtension, le sur courant, la sous-tension d'entrée, la défaillance externe, l'alimentation de commande, la défaillance logique,et perte de phase d'entrée.

Régulateur de vibration numérique VCSusb-2

Configuration du matériel	2 canaux d'entrée simultanés, 1 canal de sortie
Module de fonction de contrôle	Sinus, choc aléatoire classique
Ordinateur de commande	Ordinateur de marque originale avec écran LCD
Logiciel	Opération en anglais, analyse du domaine temporel et du domaine de fréquence, source de signal, analyse de balayage de fréquence sinusoïdale, génération automatique de rapport de test WORD

Le capteur d'accélération LTE C04A07

Plage de fréquences	1 à 8 000 Hz
Sensitivité	30 mv/g
Plage de température	-40 à 160°C

VT2012 Tableau d'extension verticale

Matériel	Alliage de magnésium, anodisé à la surface dure
Taille de la table	Pour les véhicules à moteur à combustion
Trou fixe	M10 distribution rectangulaire 100mm*100mm manche à vis en acier inoxydable
Fréquence d'utilisation limite supérieure	Sinus 100 Hz, aléatoire 200 Hz
Le poids	Environ 340 kg.

B153S Ventilateur de refroidissement (y compris le silencieux)

Puissance du ventilateur	15 kW
Débit du ventilateur	810,6 m3/s
Pression du ventilateur	0.075 kgf/cm2

Exigences électriques

Énergie électrique	Pour les appareils à commande numérique:
Air comprimé	0.6Mpa
Résistance au sol	≤ 4Ω

Components et caractéristiques du système

1. Corps de table à vibrations

Coils de déplacement:Coils mobiles coulés et usinés manuellement avec système optoélectronique de support de charge et guidage axial à double roulement pour une durabilité supérieure
Coil d'excitation:Structure de circuit magnétique double avec faible fuite de flux et champ magnétique uniforme
Surface du corps:Traitement phosphaté avancé et technologie de peinture automobile pour une protection anti-usure et anti-rouille à long terme
Réfrigérateur de table:Ventilateurs à faible bruit avec une structure d'admission d'air améliorée, un conduit d'air en nid d'abeille pour la bobine d'excitation et un conduit d'air à double couche pour un refroidissement amélioré

2Amplificateur de puissance numérique de commutation

Technologie IGBT fiable avec une grande stabilité et fiabilité
Conforme aux exigences de la norme CE de l'UE
Technologie de modulation de la largeur d'impulsion par multiplication de fréquence sinusoïdale pour un rapport signal/bruit élevé
Principe de fonctionnement de l'alimentation par commutation pour une efficacité de conversion élevée
Technologie électronique de partage automatique du courant
Excellentes performances en matière de sécurité

3Système de protection par servo

Fonctions de protection complètes, y compris la surtension du réseau électrique, sous tension, perte de phase, défaillance logique, passage du module de puissance, sur température, surcourant de sortie, surtension de sortie,puissance de conduite, le déplacement excessif de la plate-forme, la température de la plate-forme, le verrouillage externe, et plus encore.

4Plateforme d' expansion verticale

Conçu comme une plate-forme pour des échantillons de montage plus grands, disponible en configurations carrées, rondes ou personnalisées.Toutes les plateformes d'extension sont soumises à une modélisation et une analyse de la fréquence modale afin de minimiser l'impact des caractéristiques dynamiques.Fusée à partir d'un alliage de magnésium avec matériau d'amortissement.

5Système de centralisation photoélectrique automatique

Ajuste automatiquement la position de la bobine en mouvement pour maintenir l'état d'équilibre, garantissant que la bobine en mouvement reste centrée pendant les opérations de chargement et de déchargement.

6Contrôleur de vibration numérique

Paramètres techniques du régulateur numérique de vibration

Canaux d'entrée

Nombre de canaux d'entrée	2 canaux d'entrée simultanés
Type de signal d'entrée	Voltage/charge
Résistance à l'entrée	> 110 kΩ
Plage d'entrée de tension maximale	± 10 V
Plage maximale d'entrée de charge	±10000 pièces
RNN	> 100 dB
Filtreur	Filtre analogique de 160 dB/octave
Interface de saisie	Trois entrées facultatives: tension, PIC et charge
Entrée maximale	±10VPEAK
Convertisseur analogue/numérique (ADC)	Résolution de 24 bits, plage dynamique: 114 dB, fréquence maximale d'échantillonnage 192 kHz
Caractéristiques du circuit	Source de courant constant ICP intégrée et amplificateur de charge, deux gammes de 10V/1V, couplage CA/CC en option, filtre analogique anti-aliasing

Canaux de sortie

Nombre de canaux de sortie	1 canal de sortie
Type de signal de sortie	Signal de tension
Impédance de sortie	Pour les appareils à combustion
Plage de sortie de tension maximale	± 10 V
Courant de sortie maximal	100 mA
Précision de l'amplitude	2 mV
Déformation harmonique	Le taux de CO2 est supérieur ou égal à:
Filtreur	Filtre analogique de 160 dB/octave
Correspondance des canaux	Amplitude 0,04 dB, phase ± 0.5
Convertisseur numérique/analogique (DAC)	Résolution de 24 bits, plage dynamique: 120 dB, fréquence maximale d'échantillonnage 192 kHz
Caractéristiques du circuit	Filtre analogique anti-aliasing; circuit de protection de sortie
Type d'essai	Contrôle des vibrations aléatoires/contrôle sinusoïdal/contrôle des chocs typiques

Fonctions du régulateur numérique de vibrations

Contrôle aléatoire

Utilise la méthode d'égalisation des fonctions de transfert avec des diagrammes de spectre de puissance définis par l'utilisateur.Produit en continu des signaux aléatoires gaussiens pour le contrôle en boucle fermée multicanal en temps réel avec des algorithmes adaptatifs pour les non-linéarités du système et les changements de charge.

Plage de fréquences: 0 à 4800 Hz (prolongable à 18750 Hz)
Résolution: 100, 200, 400, 800, 1600, 3200 lignes spectrales
Plage de puissance de commande: > 90 dB
Stratégie de contrôle: contrôle par canal unique, moyenne pondérée, valeur maximale, valeur minimale

Contrôle du sinus

Fournit des signaux de balayage sinusoïdal et sinusoïdal de haute qualité avec contrôle d'amplitude, réglages de séjour et configurations de balayage flexibles.

Plage de fréquences: 1 Hz à 5000 Hz (extensible à 10000 Hz)
Temps de boucle fermée: 5 mS
Déformation harmonique: < 100 dB
Mode de balayage de fréquence: linéaire (0 à 6000 Hz/min) et logarithmique (0 à 100 Oct/min)
Direction de balayage: haut, bas
Durée de balayage: configurable en nombre de balayage ou en temps d'essai

Le choc classique

Utilise une méthode d'égalisation de la fonction de transfert prenant en charge divers types de formes d'onde, y compris une demi-onde sinusoïdale, une onde cloche, une onde rectangulaire, une onde trapézoïdale, une onde dent de scie à pic avant,Vague de dent de scie arrière, et une onde triangulaire.

Durée des impulsions: 0,5 à 3 000 mS
Largeur de bande d'analyse maximale: 18750 Hz
Taille du cadre: jusqu'à 16384
Conformité: MIL-STD-810 (norme militaire américaine), norme ISO, limites de contrôle des interruptions définies par l'utilisateur
