| Nom De Marque: | Sinuo |
| Numéro De Modèle: | SNEBP |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 10 ensembles/mois |

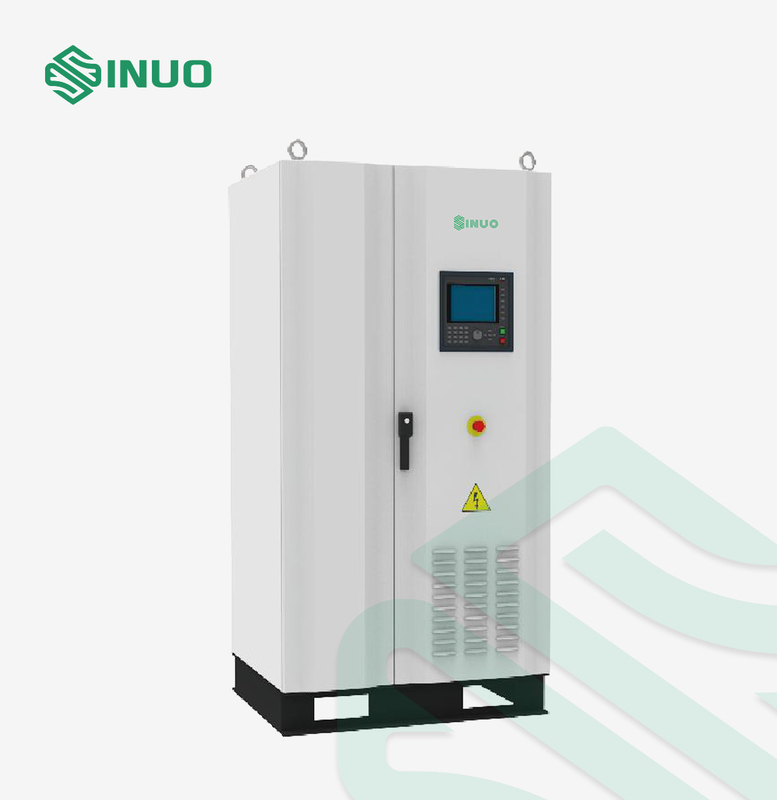

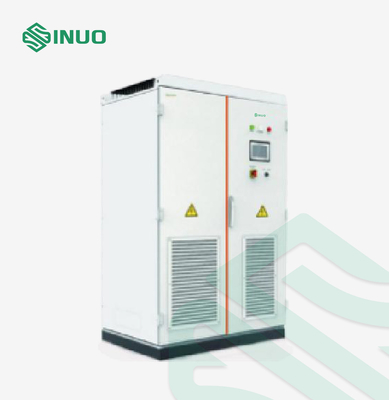

Simulateur de grille d'alimentation de retour de véhicule électrique

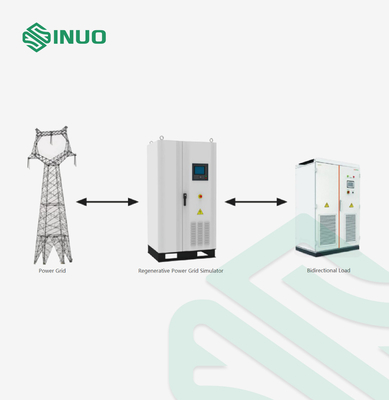

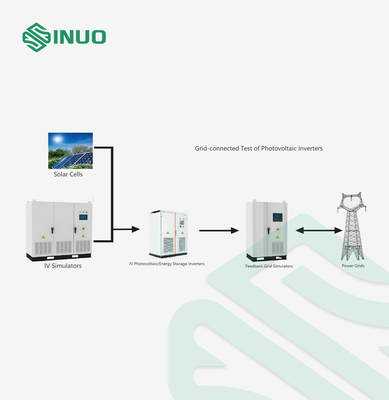

Des simulateurs régénérateurs de grille de série de SNEBP sont utilisés dans de nouvelles industries énergétiques telles que les piles de remplissage, les inverseurs de stockage de l'énergie, les inverseurs photovoltaïques, les convertisseurs d'énergie éolienne et d'autres produits pour des essais de performances de connexion de grille. L'extrémité d'entrée du produit adopte la technologie numérique de rectification de PWM, et l'extrémité de sortie adopte la technologie à haute fréquence numérique indépendante d'inverseur. Elle a le plein retour d'énergie à la grille, le facteur élevé de puissance d'entrée, la basse pollution de grille, la qualité à haute production de forme d'onde, la réponse dynamique rapide, et l'ajustement indépendant triphasé et d'autres avantages.
Caractéristiques principales
1. Avec des modes à sorties multiples, fonctions puissantes :
(1) mode standard triphasé : sortie triphasée standard de tension ;
(2) mode non équilibré triphasé : la tension triphasée est indépendamment placée, et l'angle de phase triphasé est réglable de 0.0° à 359.9° ;
(3) mode monophasé parallèle : connexion parallèle triphasée dans la sortie monophasée de haute puissance ;
2. La sortie triphasée de mode adopte la conception de découplage triphasée, avec des fonctions anormales de simulation de grille d'alimentation complète : la déformation de grille, la fluctuation de grille, le déséquilibre triphasé, etc., et 2-40 harmoniques peuvent être superposés en mode harmonique ;
3. Équipé de la fonction d'opération de quatre-quart de cercle, réalisant le retour 100% d'énergie à la grille ;
4. Il rencontre le bas tour (zéro) de tension par des conditions d'essai définies par la norme NB/T32004-2013, et le bas tour (zéro) de tension par la représentation est fiable, et il ne résonnera pas avec la charge à la basse tension.
5. Rencontrez le tour à haute tension par des conditions d'essai définies par la norme nationale ;
6. La vitesse de réponse dynamique est rapide, et le temps de réponse de mutation de tension est dans 20ms ; le facteur de puissance d'entrée est haut (≥095), et la déformation de courant d'entrée est basse (<5>
7. Avec la fonction d'Automatique-serrure, le clavier est automatiquement fermé à clef à intervalles réguliers pour empêcher des accidents ou des dangers provoqués par le contact accidentel.
8. l'écran tactile de la couleur 8-inch, toutes les opérations peut être réalisé par l'écran tactile, l'aspect est exquis, l'opération est commode, et elle est équipée des clés de nombre, des touches de fonction, des boutons, etc., et l'opération est diversifiée ;
9. La fonction de mesure est complète, capable de mesurer la tension, le courant actuel, de pointe, la fréquence, la puissance active, la puissance apparente, le facteur de puissance, le facteur de crête de tension et d'autres paramètres d'énergie électrique :
10. Avec la fonction de surveillance d'intelligence artificielle (Al-moniteur), le suivi en temps réel de la tension interne, actuel, la température et d'autres paramètres, l'alarme de conditions anormales immédiatement, et les invites pour le traitement opportun ;
11. Avec la fonction de boîte noire, il peut automatiquement enregistrer des paramètres d'emploi dans des conditions anormales, qui est commode pour le visionnement et l'entretien postérieurs ;
12. Les composantes principales sont des marques bien connues principales internationales, fiables de la qualité, stables et durables
13. Les indicateurs principaux sont conçus avec les marges multiples, contrainte de tension, effort actuel, et la génération de chaleur ont subi le type essais rigoureux. La machine entière a la fiabilité et la longue durée élevées ;
14. L'interface de communication vient norme avec RS232, RS485, GPIB, ETHERNET, contrôle analogue, etc. sont choisies.
Application
| Opération de fonction | |||||||||
| Programmation d'échelle | 9999 étapes | ||||||||
| Programmation d'étape | 100 étapes, 999999 cycles | ||||||||
| Programmation de gradient | 100 étapes, 999999 cycles | ||||||||
| Bas tour (zéro) de tension | Il peut simuler les normes de beaucoup de pays dans le monde, et le temps de réponse minimum est ≤20ms | ||||||||
| Tour à haute tension | Il peut simuler les normes de beaucoup de pays dans le monde, et le temps de réponse minimum est ≤20ms | ||||||||
| Format de vague | Onde sinusoïdale ou harmonique (2~40th harmonique superposé) | ||||||||
| Fonction en temps réel d'ajustement |
1. Dans l'état de début de "copie normale", vous pouvez ajuster les valeurs d'arrangement de tension et de fréquence de sortie par les clés de nombre, les clés d'augmentation et de diminution, et le bouton, et les mettez à jour immédiatement
2. Quand "copie normale" est activée, le format de forme d'onde de sortie peut être commuté et mis à jour immédiatement ; 10 groupes raccourcis en "copie normale" ; |
||||||||
| Transfert rapide | 10 groupes raccourcis en mode harmonique ; | ||||||||
| Fonction protectrice | |||||||||
| Capacité de surcharge |
105% 110% 200% 300% |
||||||||
| Dispositif de protection | Surintensité, surcharge, protection de court-circuit, protection de surchauffe, sur-sous-tension de sortie, protection de perte de phase, sur-sous-tension d'autobus, protection automatique de voyage de contacteur de puissance de sortie | ||||||||
| Protection des logiciels | Fonction de surveillance d'intelligence artificielle (Al-moniteur), fonction de boîte noire, protection de serrure de clé d'automatique-serrure | ||||||||
| Interface à distance | |||||||||
| Interface de communication | Norme : RS232, FACULTATIF : RS485, GPIB, ETHERNET | ||||||||
| À télécommande | Facultatif : port de contrôle analogue | ||||||||
| Paramètre d'entrée | |||||||||
| Nombre de phase d'entrée | Four-wire+PE triphasé | ||||||||
| Gamme de tension d'entrée | 380v 57v (l-l) | ||||||||
| Plage de fréquence d'entrée | 45~65hz | ||||||||
| Facteur de puissance d'entrée |
>0,97 (la tension évaluée d'entrée, a entré 50%-100% actuels évalués) >0,95 (la tension évaluée d'entrée, a entré 10%-50% actuels évalués) |
||||||||
| Déformation de courant d'entrée | <5> | ||||||||
| Environnement de travail | |||||||||
| Température de fonctionnement | 0-40℃ | ||||||||
| Humidité fonctionnante | 20-90% Rhésus (sans condensation) | ||||||||
| Volume et poids | |||||||||
| Dimensions (w*h*d millimètres) | 1000*2000*800 | 1800*2000*800 | 2000*2000*1000 | ||||||
| Poids (kilogrammes) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
Paramètres techniques
| Nom de produit | Grille d'alimentation de retour de véhicule électrique | |||||||||
| Nombre de produit |
SNEBP 015 -3X |
SNEBP 030 -3X |
SNEBP 045 -3X |
SNEBP 060 -3X |
SNEBP 090 -3X |
SNEBP 120 -3X |
SNEBP 150 -3X |
SNEBP 180 -3X |
SNEBP 240 -3X |
|
| Pouvoir de sortie/absorbant | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
| Fonctions de base | ||||||||||
| Fonction de sortie | Avec la fonction complète de simulation de grille d'alimentation | |||||||||
| Capacité de retour | Avec la fonction du retour 100% d'énergie à la grille | |||||||||
| Fonction d'isolement | Transformateur intégré d'isolement | |||||||||
| Facteur de puissance de charge | +1.0~1.0 | |||||||||
| Câblage | Entrée : à quatre fils triphasé, sortie : à deux fils à quatre fils/monophasé triphasé (automatiquement commutateur selon le mode sortie) | |||||||||
| Paramètres de sortie | ||||||||||
| Numéro des phases de sortie | À deux fils à quatre fils ou monophasé triphasé | |||||||||
| Mode sortie | Mode standard triphasé, mode non équilibré triphasé, monophasé parallèle | |||||||||
| Tension de sortie | 0,0~ 300.0V (L-N) | |||||||||
| Exactitude d'arrangement de tension | Exactitude : Résolution de ≤0.5% : 0.1V | |||||||||
| Mode standard triphasé, mode non équilibré triphasé | ||||||||||
| Courant évalué | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
| Mode monophasé parallèle | ||||||||||
| Courant évalué | 68.1A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 681.8A | 818.1A | 1090.9A | |
| Fréquence de sortie | 45,00~ 65.00Hz | |||||||||
| Exactitude d'arrangement de fréquence | Exactitude : 0,02% résolutions : 0.01Hz | |||||||||
| Stabilité de fréquence | ≤0.02% | |||||||||
| Déformation de tension (VTHD) | <1> | |||||||||
| Temps de réaction | <2ms> | |||||||||
| Temps de réponse soudain de changement de tension | <20ms> | |||||||||
| Angle triphasé | 120° ± 2° (mode standard triphasé) | |||||||||
| Facteur de crête | 1.41±0.1 (mode d'onde sinusoïdale) | |||||||||
| Effet de charge d'effet de tension de source | ≤1% | |||||||||
| Efficace | > 85% | |||||||||
| Affichage de mesure | ||||||||||
| Mode d'affichage | écran tactile de la couleur 8-inch | |||||||||
| Exactitude de mesure de tension | Exactitude : Résolution de valeur d'affichage de 0.2%FS+0.2% : 0.1V | |||||||||
| Exactitude de mesure de fréquence | Exactitude : 0,02% résolutions : 0.01Hz | |||||||||
| Exactitude actuelle de mesure | Exactitude : Résolution de valeur d'affichage de 0.3%FS+0.3% : 01A/1A | |||||||||
| Exactitude de mesure de puissance | Exactitude : Résolution de valeur d'affichage de 0.5%FS+0.5% : 0.1kW/0.01kW/0.001kW | |||||||||
