IEC 60068 Secousseuse à vibrations pour les essais environnementaux

Secoueur de vibrations IEC 60068 pour les tests environnementaux

Application du produit

Comment votre produit résistera-t-il aux contraintes d'une utilisation réelle ? Les tests de vibration fournissent la réponse, assurant la durabilité et la fiabilité, essentielles au succès sur les marchés de l'automobile, de l'aérospatiale et de l'électronique.

Sinuo s'associe à vous pour fournir des solutions de test de vibrations sur mesure. Nous allons au-delà de la conformité standard (prenant en charge GB, GJB, UL, IEC, ASTM, et plus encore) pour nous concentrer sur les défis spécifiques à votre application. Notre objectif est de vous équiper de la capacité de test précise nécessaire pour accélérer la mise sur le marché, améliorer la qualité des produits et bâtir une réputation de fiabilité inébranlable.

Configuration du système de test de vibrations

1. Les conditions de test fournies par le client ;

2. Type de test : Balayage sinusoïdal ; Aléatoire ; Choc

3. Plage de réponse en fréquence : 1-3000Hz

4. Formule :

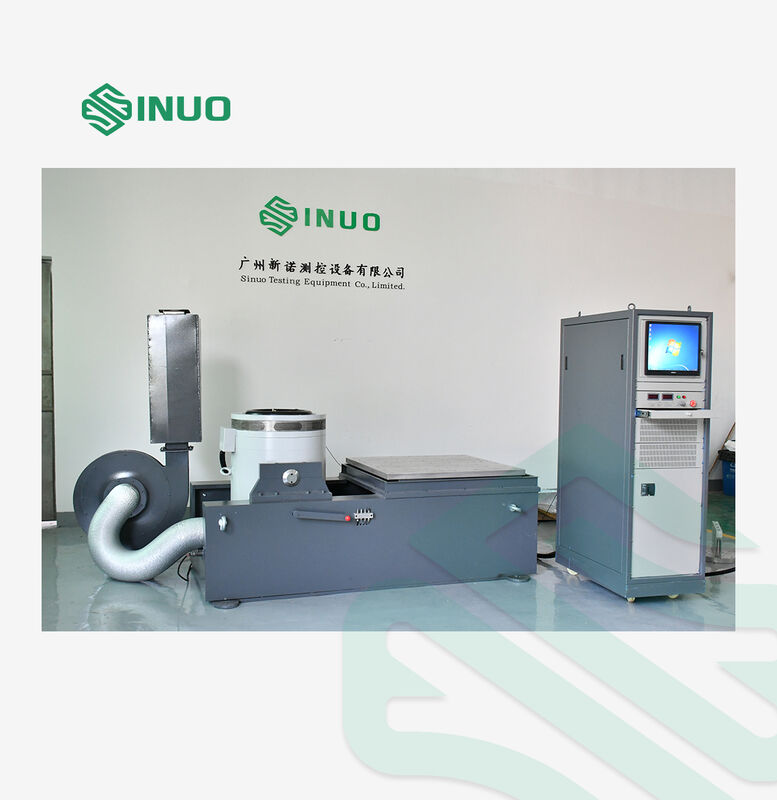

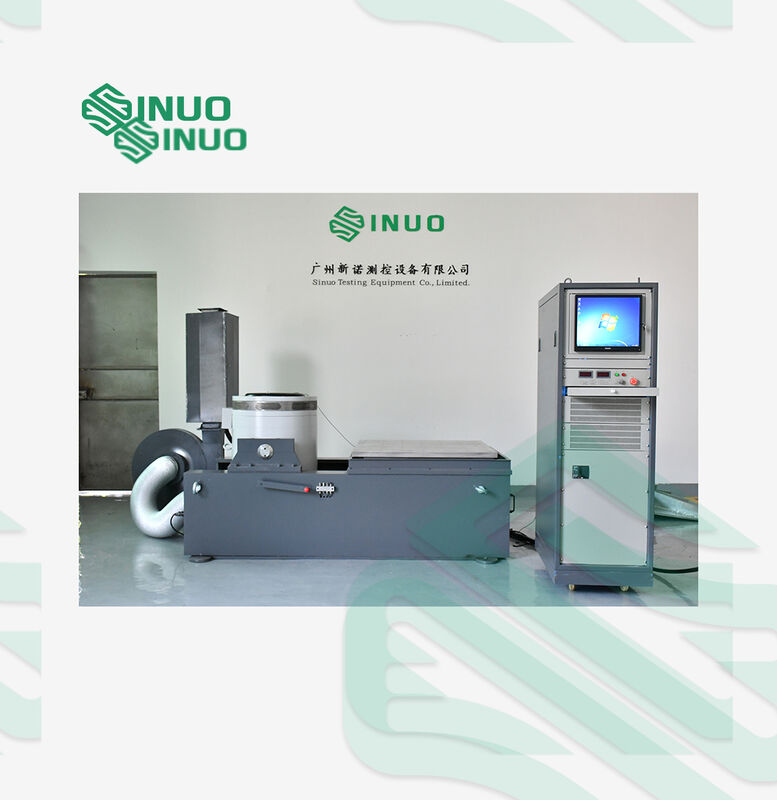

Schéma principal de l'équipement

Paramètres techniques de l'équipement

1 Générateur d'excitation électromagnétique A20S34 :

1.1 Force d'excitation sinusoïdale maximale : 2200 kgf crête

1.2 Force d'excitation aléatoire maximale : 2200 kgf RMS

1.3 Force d'excitation d'impact maximale : 4400 kgf

1.4 Plage de fréquences : 1-3000 Hz

1.5 Charge utile : 300 kg

1.6 Déplacement maximal : 51 mm P-P

1.7 Vitesse maximale : 2,0 m/s

1.8 Accélération maximale : 100G (980 m/s²)

1.9 Fréquence de résonance du premier ordre : 2600 Hz±5%

1.10 Fréquence d'isolation des vibrations : 2,5 Hz

1.11 Diamètre de la bobine mobile : Ф340 mm

1.12 Poids de la bobine mobile :22kg

1.13 Vis sur la table:17×M10

1.14 Fuite de flux:＜10 gauss

1.15 Taille de l'équipement: L 1080mm×L 920mm×H 950mm (table verticale)

1.16 Poids de l'équipement : 1920Kg (hors table coulissante horizontale)

2 Amplificateur de puissance à découpage numérique LA-24K :

2.1 Puissance de sortie : 20KVA

2.2 Tension de sortie : 120V

2.3 Courant de sortie : 200A

2.4 Efficacité de l'amplificateur :≥90%

2.5 Fréquence de commutation : 116KHz

2.6 SNR :≥65dB

2.7 Bruit :≤70dB

2.8 Poids de l'amplificateur : 500KG

2.9 Taille de l'amplificateur : L600mm×P 900mm×H 1280mm

3 Système de protection servo

Fonction : Température, pression du vent, sur-déplacement, surtension, surintensité, sous-tension d'entrée, défaut externe, alimentation de commande, défaut logique, perte de phase d'entrée

4 Contrôleur de vibrations numérique VCSusb-2

4.1 Configuration matérielle : 2 canaux d'entrée simultanés, 1 canal de sortie

4.2 Module de fonction de contrôle : Sinusoïdal, aléatoire, choc classique

4.3 Ordinateur de contrôle : Ordinateur de marque d'origine avec moniteur LCD 17″, clavier/souris optique

4.4 Logiciel : Fonctionnement en anglais, analyse temporelle et fréquentielle, source de signal, analyse de balayage de fréquence sinusoïdale, etc. Il peut générer automatiquement des rapports de test WORD. Il peut afficher, stocker les signaux et les données, et définir les paramètres de test et analyser les fonctions.

4.5 Système d'exploitation : Windows

4.6 Capteur d'accélération LAB : Plage de fréquences : 1-12000Hz

   Sensibilité : 30pc/g

  Plage de température : -40 - 160℃

5 Table d'extension verticale VT120

5.1 Matériau : Alliage de magnésium, surface anodisée dure

5.2 Taille de la table : 1200mm×1200mm

5.3 Trou fixe : Manchon fileté en acier inoxydable M8, durable et résistant à l'usure

5.4 Fréquence d'utilisation limite supérieure : Sinusoïdale 400 Hz, Aléatoire 2000 Hz

5.5 Poids : Environ 145KG

6 Table coulissante horizontale à film d'huile HG120

6.1 Matériau : Alliage de magnésium, surface anodisée dure

6.2 Taille de la table : 1200mm×1200mm

6.3 Trou fixe : Manchon fileté en acier inoxydable M8, durable et résistant à l'usure

6.4 Fréquence d'utilisation limite supérieure : Sinusoïdale 400 Hz, Aléatoire 2000 Hz

6.5 Poids : Environ 151KG (sans tête de connexion)

7 Ventilateur de refroidissement B752S (Silencieux inclus)

7.1 Puissance du ventilateur : 7,5KW

7.2 Débit du ventilateur : 67,5 m³/min

7.3 Pression du ventilateur : 0,067 kgf/cm2

8 Exigences électriques

8.1 Alimentation : Triphasé 380V/50Hz, 35 KVA

8.2 Air comprimé : 0,6 MPa

8.3 Résistance de mise à la terre :≤4Ω

Principaux paramètres techniques du contrôleur de vibrations numérique
