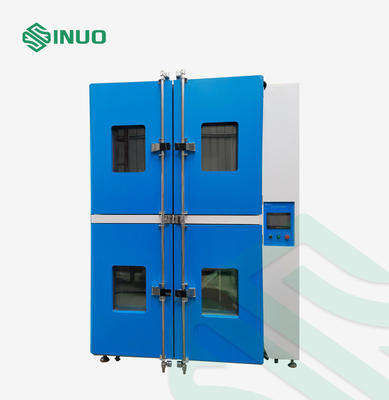

Choc thermique d'OIN 16750-4 avec la chambre d'essai concernant l'environnement d'éclaboussure de l'eau
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Sinuo |
| Certification: | Calibration Certificate (Cost Additional) |
| Numéro de modèle: | SN8812 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 60 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles/mois |
|
Détail Infomation |
|||
| Norme appliquée: | OIN 16750-4 | Taille intérieure: | Peut être adapté aux besoins du client |
|---|---|---|---|
| Nombre de cycles: | 100 | Température ambiante de chambre de température de l'eau: | 0℃~4℃ |
| Résolution de la température: | 0.1℃ | Uniformité de la température: | ±2℃ |
| Cycles d'essai d'immersion: | 10 cycles | Fluide d'essai d'immersion: | L'eau désionisée |
| Surligner: | Chambre d'essai concernant l'environnement d'OIN 16750-4,Le choc de l'eau éclaboussent la chambre d'essai concernant l'environnement,Chambre d'essai de pluie d'immersion |
||
Description de produit
Équipement de test de choc d'eau glacée d'OIN 16750-4 pour l'électronique de véhicule routier
Normes et clauses conformées
Véhicules routiers de 16750-4:2013 d'OIN — Conditions environnementales et déterminer le matériel électrique et électronique — Partie : Figure climatique 4 de la clause 5,4 de charges pour schéma 6.

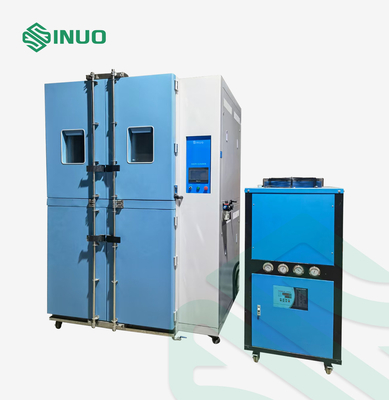

Aperçu d'équipement
L'équipement intégré d'essai de choc + d'immersion d'eau glacée est conçu et fabriqué selon les conditions standard d'OIN 16750-4:2013clause 5,4, etc.
Ce produit convient aux produits qui peuvent être soumis au rinçage sous différentes températures ambiantes pendant le transport, le stockage ou l'utilisation. L'eau vient de la forte pluie, le vent et la forte pluie, les systèmes d'arrosage, la roue éclaboussant, rinçage ou les vagues violentes. Pour les indicateurs de performance et la gestion de la qualité.
Paramètres techniques
| Taille intérieure de chambre |
1000*1000*1000 (W*D*H) Peut être adapté aux besoins du client |
| Taille externe de chambre | Approximativement 1800*1450*1965mm (W*D*H), à condition de l'échelle grandeur |
| Paramètres d'essai d'éclaboussure d'eau glacée | |
| Nombre de cycles | 100 cycles |
| Th de temps d'entreposage chez Tmax | 1h ou jusqu'à ce que la stabilisation de la température de DUT soit atteinte |
| Durée de transition | <20s> |
| Fluide d'essai | L'eau désionisée avec la poussière fine de 3% Arizona selon OIN 12103-1 ; Le NaCl de 5% peut être ajouté (fourni par l'utilisateur) |
| Température de l'eau | 0℃~+4℃ (compresseur de réfrigération + remuant la pompe à eau) |
| Résolution de la température | 0.1℃ |
| Fluctuation de la température | ±0.5℃ |
| Uniformité de la température | ±2℃ |
| Employez les conditions environnementales | La température ambiante est +25℃, l'hygrométrie est inférieur ou égal à 85%R.H, la valeur mesurée dans la condition qu'il n'y a aucun échantillon dans la chambre d'essai. |
| Écoulement d'eau | (3L~4L)/3s (durée d'éclaboussure) |
| Nombre de becs | 3 PCS, l'espace entre chaque bec 300mm |

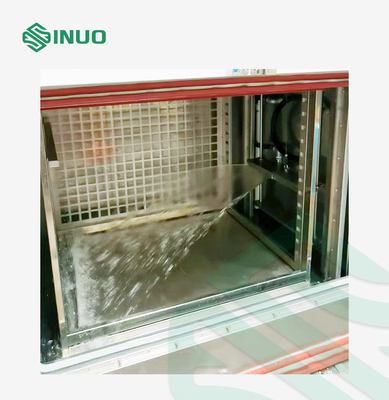

| Méthode d'éclaboussure | Le bec pulvérise l'échantillon horizontalement |
| Orientation de DUT | Comme dans le véhicule |
| Distance de jet et de surface de DUT | 325±25mm (l'eau sera appliquée au-dessus de la largeur complète du DUT) |
| Essai d'immersion | |
| Nombre de cycles | 10 cycles |
| Th de temps d'entreposage chez Tmax | 1h ou jusqu'à ce que la stabilisation de la température de DUT soit atteinte |
| Durée de transition | <20s> |
| Fluide d'essai | L'eau désionisée ; Le NaCl de 5% peut être ajouté (fourni par l'utilisateur) |
| Température de l'eau | 0℃~+4℃ |
| Résolution de la température | 0.1℃ |
| Fluctuation de la température | ±0.5℃ |
| Uniformité de la température | ±2℃ |
| Temps d'immersion | minute 5 |
| Orientation de DUT | Comme dans le véhicule |

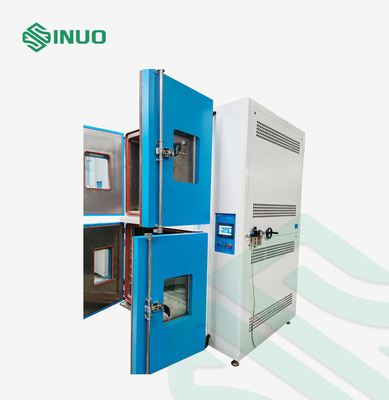

| Structure d'équipement | |
| Matériel de chambre |
Matériel intérieur de chambre : Acier inoxydable 1.2mm de SUS316# épais Matériel externe de chambre : Acier inoxydable 1.0mm de SUS304# épais |
| Approvisionnement en eau | Il peut être directement relié dans le tuyau d'eau du robinet, et la pression d'approvisionnement en eau est exigée d'être ≧2kgf/cm2 |
|
Préparation boueuse de l'eau (Équipé par l'utilisateur) |
L'eau boueuse est poudre de 3% Arizona (note : Si le client doit employer l'eau désionisée moyenne pour l'essai, apportez svp votre propre machine pure de l'eau) |
| Dispositif de protection de sécurité | |
| Pompe à eau de pulvérisation | Surcharge, protection de court-circuit |
| Alimentation d'énergie | Protection de fuite, surcharge et protection de court-circuit |
| Agitation du moteur | Surcharge, protection de court-circuit |
| États d'alimentation d'énergie et alimentation d'énergie | AC380V±10%V (à cinq fils triphasé) ; 50Hz |
