Équipement d'essai à haute pression d'entrée de l'eau DIN 40050-9 IPX6K IPX9K Jet Nozzle

DIN40050-9 chambre de Jet Nozzle High Pressure Testing de l'eau d'IPX 6K9K

Normes et clauses conformées

« Degrés des véhicules DIN40050-9 routiers de protection (IP-code) ; protection contre des corps étrangers ; l'eau et contact ; matériel électrique »

Véhicules routiers d'OIN 20653-2006 « — Degrés de protection (IP-code) — Protection de matériel électrique contre les corps étrangers, l'eau et l'accès »

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX6 et IPX9

Aperçu d'équipement

Application : Elle est employée pour inspecter les clôtures du CEI pour assurer le matériel électrique (essai de code supplémentaire d'IP), selon les caractéristiques appropriées dans la norme DIN40050-9. Principalement pour la fourniture de pièces des véhicules à moteur, le moteur et l'industrie électronique, la simulation de l'environnement naturel ou les facteurs humains ont conçu la machine imperméable d'essai.

Caractéristique : La chambre d'essai est faite de matériaux de haute qualité et traitée par l'installation de fabrication la plus avancée en Chine. La surface de la chambre externe est jet-enduite, belle et lisse. La couleur est coordonnée, et les lignes sont lisses et naturelles. L'intérieur est fait d'acier inoxydable de haute qualité international. Le support d'intérieur témoin et d'autres accessoires sont faits d'acier inoxydable ou cuivre. La conception est raisonnable et durable. Sous les lieux de l'acquiescement aux normes, l'équipement est plus pratique et facile à commander basé sur la stabilité de tous les aspects.

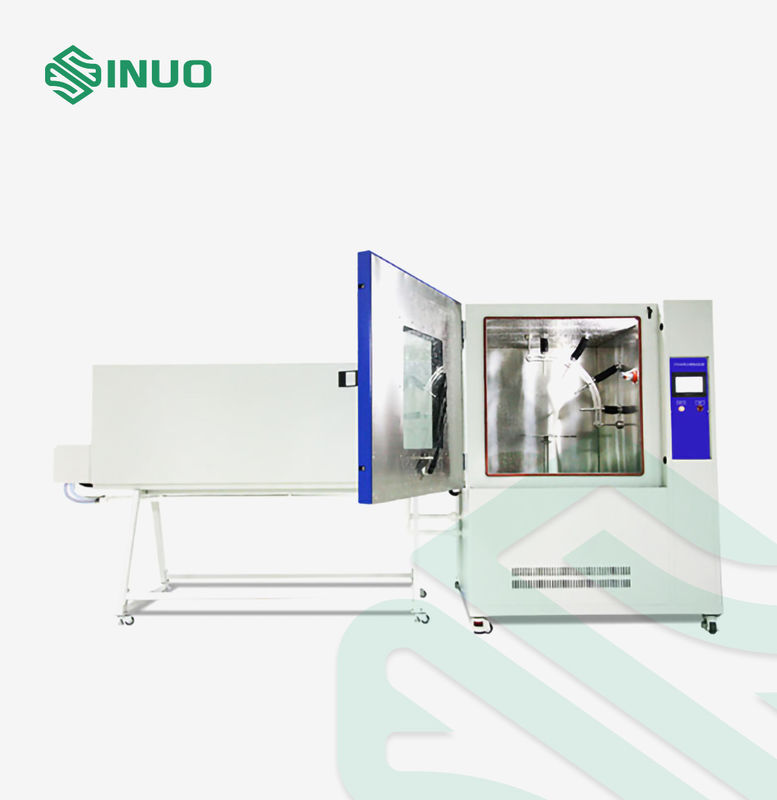

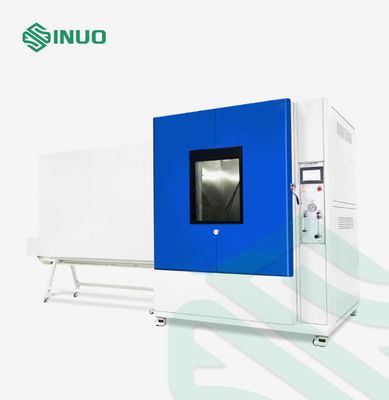

La chambre entière de l'équipement de test imperméable adopte la structure entière et est divisée en trois parts : supérieur, inférieur et droit. La partie supérieure est la chambre fonctionnante, la partie plus inférieure est la salle mécanique, et le côté droit est l'armoire de commande électrique.

Paramètres techniques

Modèle	SN4422
Taille intérieure	1500 x1500 x1500mm (D*W*H)
Taille externe	2000x3800x2450mm (D*W*H)
IP9K
Température de l'eau	80±5°C (essai d'injection d'eau chaude, jet thermique à haute pression)

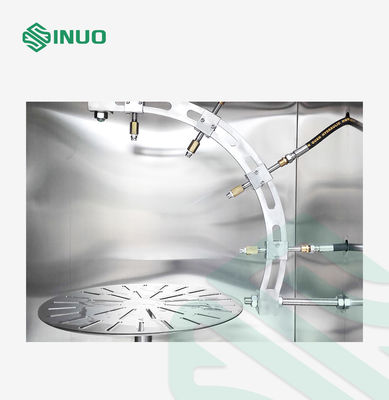

Plaque tournante	Diamètre : Φ800mm. ≤50kg porteur
Emplacement des becs	0°, 30°, 60°, 90°, direction verticale de distribution moyenne
Nombre de becs	4
Écoulement d'eau	14-16L/min
Pression de jet	8000~10000Kpa
Distance du bec à prélever	100-150mm
Vitesse de rotation de table rotatoire	5±1r.p.m
Tuyau de communication	Tuyau hydraulique à haute pression d'acier inoxydable
Vanne électromagnétique	Haute température italienne et vanne électromagnétique à haute pression
Pompe à eau	Haute température italienne et pompe à eau à haute pression
Fil d'appareil de chauffage	Fil d'appareil de chauffage de 6KW Allemagne
Temps d'essai	0-99h 59min
Contrôleur	Écran tactile de l'Allemagne Siemens + du Siemens (le client peut choisir)
Système de jet	4 becs, installent 1 bec chaque °C 30
Matériel externe de chambre	Plaque d'acier inoxydable ou jet laminé à froid de plat
Chambre intérieure	Matériel d'acier inoxydable de SUS304#
IP6K

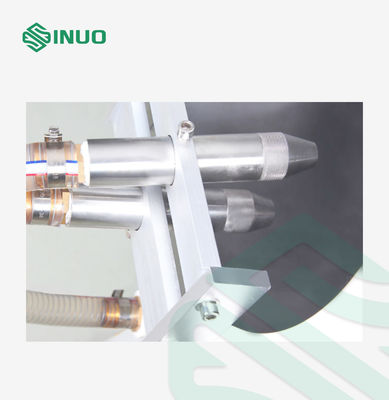

Le diamètre de bec	Ф6.3mm
Pression d'eau	1000kpa (ajusté par écoulement)
Écoulement d'eau	75±5 l/min (haute pression et haute température électroniques à haute tension de débitmètre)
Temps d'essai	minute 3,10,30,9999, réglable
Contrôle d'exécution	1-9999 minute, réglable
Tuyau de jet	Tuyau hydraulique résistant à haute pression
Vanne électromagnétique à haute pression	Vanne électromagnétique à haute pression internationale
Conduite d'eau à haute pression	Tuyau hydraulique à haute pression hydraulique
Régulateur de tension	Delta de Taïwan
Environnement d'utilisation
La température	RT+10℃~+40℃
Humidité	≤85%
Puissance	AC380 (±10%) V, 50Hz, (personnalisable), à cinq fils triphasé
Capacité d'alimentation d'énergie	La résistance au sol du fil de Terre de Protection est moins que 4Ω ; L'utilisateur est requis de configurer le dispositif avec une capacité correspondante d'air ou de commutateur électrique au site d'installation, et ce commutateur doit être utilisé exclusivement pour ce dispositif.
Protecteur	Protection de fuite, protection de court-circuit, manque d'eau, protection de surchauffe de moteur
