Chambre d'essai de la poussière du CEI 60529 de l'équipement d'essai de protection d'entrée d'IP5X IP6X IP56

Protection IP56 du CEI 60529 contre la chambre d'essai de la poussière de corps étranger

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IP5 et IP6.

Aperçu d'équipement

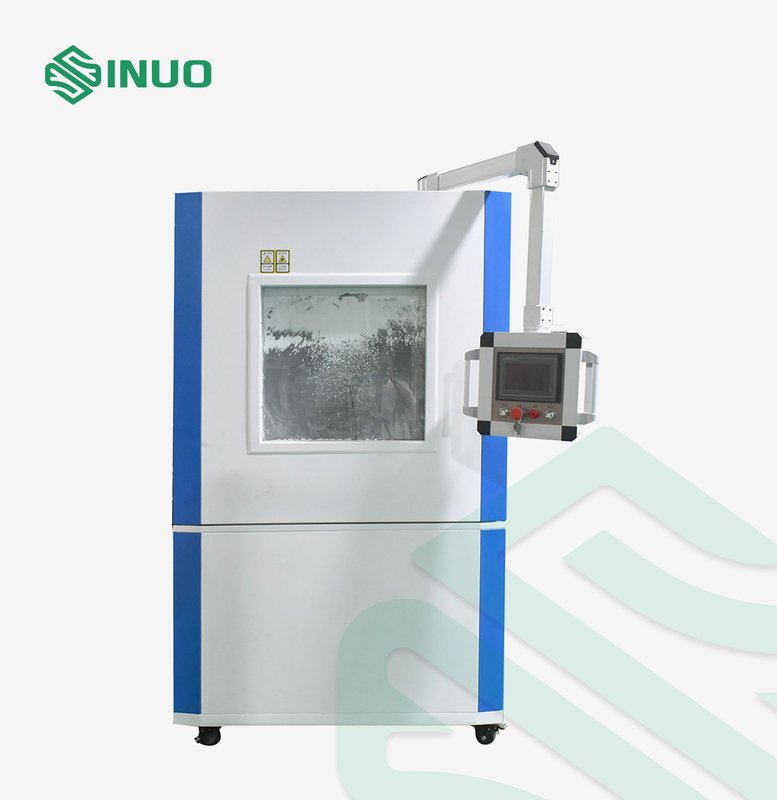

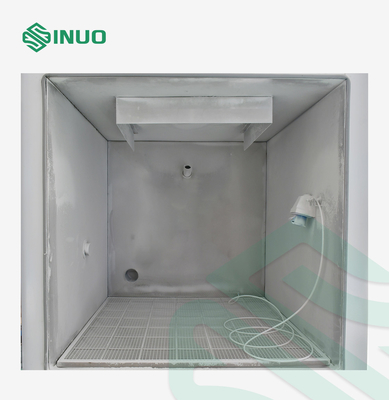

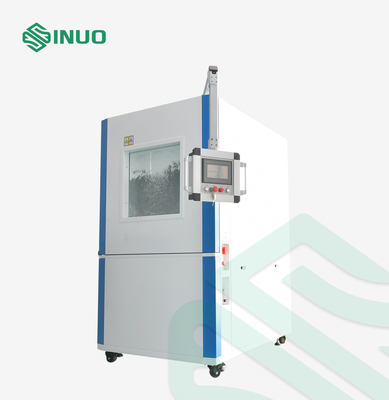

Structure : La machine adopte une structure fermée de chambre, un dispositif suspendu d'opération d'interface homme-machine, une grande fenêtre visuelle, l'essai circule à l'intérieur de l'armoire. La chambre intérieure adopte un panneau de miroir et une conception spéciale de conduit d'air, qui s'assure pour produire une concentration standard de flux d'air laminaire dans la chambre, il y a un dispositif d'aspiration de vide est arrangé.

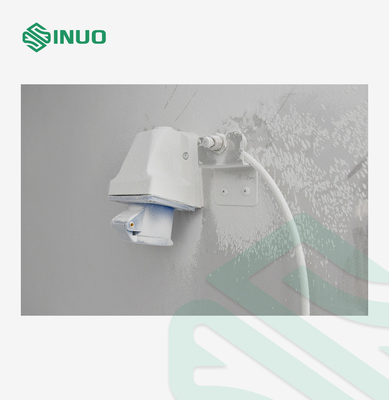

La structure principale inclut la chambre externe, chambre intérieure, port d'aspiration de la poussière, la poussière réutilisant l'entonnoir, dispositif de soufflement de circulation de la poussière, système de vide, cuve de stockage de la poussière, soupape d'admission, système de chauffage, lame d'inversion d'écoulement, prise protectrice.

Échantillons et restrictions : Produits, automobiles et pièces électriques et électroniques de moto, joints, lampes

Application : Pour vérifier la représentation de l'utilisation, stockage et transport des produits électroniques et électriques, automobiles et pièces de moto, joints et lampes dans un environnement poussiéreux, de déterminer les effets néfastes possibles au produit par les particules portées par le courant d'air.

Principe : Il y a un entonnoir conique avec le port de dépoussiérage au fond ; le port d'aspiration de la fan à haute pression de circulation de turbine est installé au port d'extraction de poussière (au fond), et la poussière rassemblée est envoyée au dessus de la chambre intérieure et arrose librement de haut en bas.

Il peut simuler un état ouvert et poussiéreux d'environnement aérien induit par l'environnement naturel ou par des perturbations humaines telles que le mouvement de véhicule.

Environnement d'utilisation : Alimentation d'énergie : AC380V±5%/50Hz, 3KVA ou conditions locales d'alimentation de l'énergie du client de match

Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86~106kpa (860 mbar-1060 mbar) de la température 15-35 ; aucune secousse pointue, aucune vibration, aucune perturbation électromagnétique, aucune poussière, aucun gaz explosif et corrosif, avec la bonne dissipation thermique.

Paramètres techniques

Modèle	SN441-216L	SN441-512L	SN441-1000L
Taille de chambre	Taille intérieure : WDH= 600× 600×600mm	Taille intérieure : WDH= 800× 800×800mm	Taille intérieure : WDH= 1000× 1000×1000mm
	Taille externe : WDH=850×1050×1800mm	Taille externe : WDH=1050×1250×2000mm	Taille externe : WDH=1250×1450×2200mm
Contrôle et opération	PLC et écran tactile
tamis Place-engrené	Diamètre de fil nominal : Ф50µm, largeur nominale d'un espace entre les fils : 75µm
Poudre de talc	Poudre de talc sèche qui peut passer au travers de le tamis place-engrené
Concentration en poussière	La quantité de poudre de talc dans la chambre d'essai est ³ de 2Kg /m
Vitesse d'air	≤2m/s
Mètre de circulation d'air	1-25L/min, affichage numérique
Temps d'essai	1s~99 H 59 m 59s, peut être préréglé
Période de soufflement de la poussière	Arrêtez/temps de soufflement : 1s~99 H 59 m 59s, peut être préréglé
Ordre de soufflement	OFF-ON-OFF
Vitesse de pompage de vide	60-600L/min
Ventilateur	Pleine fan centrifuge en plastique
Dispositif de chauffage	Nouveau cadre de chauffage en céramique
Protection de sécurité	Protection d'ordre de phase, protection de fuite, au-dessus de la protection de la température, protection anormale
