Appareillage vertical d'essai de pluie d'égouttement d'équipement d'essai d'entrée de l'eau d'IPX1 IPX2

Équipement d'essai vertical d'égouttement d'entrée de l'eau du CEI 60529 IPX1 IPX2


Normes et clauses conformées


IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX1 &IPX2

Aperçu d'équipement

 Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, produits de communication, appareils électroménagers, éclairage et dispositifs extérieurs de signal, etc.

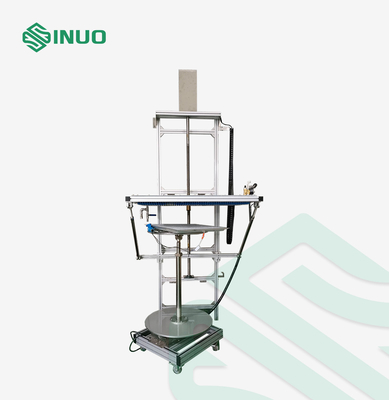

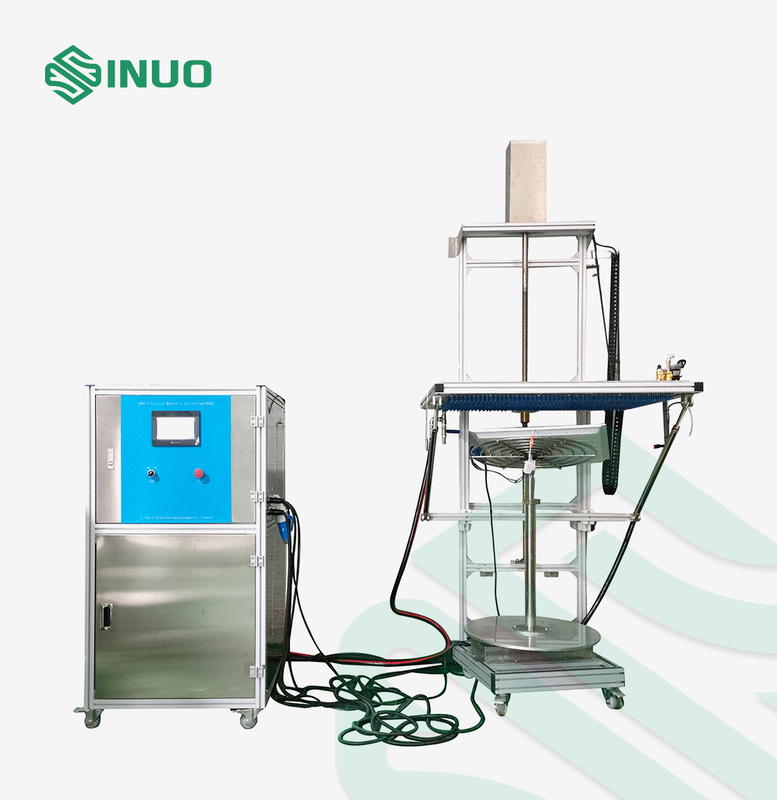

Structure : L'équipement de test se compose d'un mécanisme d'égouttement, d'une armoire de commande électrique et d'une plaque tournante. La parenthèse de la boîte d'égouttement est tenture et avec la fonction d'anti-baisse, qui peut soulever automatiquement commandé par le moteur. La plaque tournante a une vitesse de rotation de 1r/min, utilisée pour l'essai IPX1 ; la plaque tournante peut être 15° incliné, utilisé pour l'essai IPX2. L'équipement de test est équipé d'un dispositif de nettoyage de filtre d'eau pour empêcher le blocage de trou d'épingle. Ce système entier adopte la structure ouverte.

Application : Pour vérifier la représentation protectrice de la clôture pour les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques sous l'égoutture de l'eau à l'american national standard IPX2 du degré IPX1.

Principe : Assurez-vous que la vitesse de égouttement atteint la valeur requise standard en commandant l'écoulement d'approvisionnement en eau, l'équipement de test peut produire un écoulement uniforme des baisses de l'eau au-dessus du secteur entier de la clôture.

Environnement d'utilisation : Alimentation d'énergie : AC380V±5%/50Hz, 3KVA, ou conditions locales d'alimentation de l'énergie du client de match.
Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.
Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Paramètres techniques

Contrôle et opération	Système de contrôle intelligent de PLC et d'écran tactile
Région d'égouttement	WD=1000×1000mm, d'autres tailles peut être adapté aux besoins du client
Taille d'égouttement	la distance de 200mm de l'aiguille à l'échantillon est automatiquement mesurée par le capteur infrarouge
Vitesse/écoulement d'eau d'égouttement	1+0.5 0mm/min ou 3+0.5 0mm/min permutables, précipitations sont à commande numérique

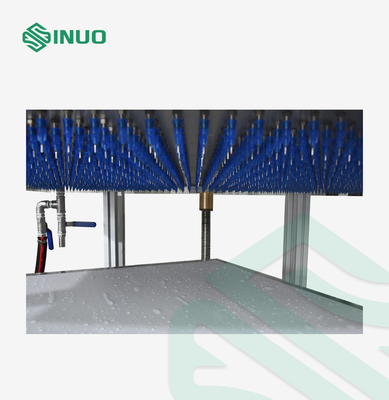

Ouverture de trou d'épingle d'aiguille	Φ0.4mm
Espacement de trou d'égouttement	20mm×20mm
Plaque tournante	Diamètre : Φ600mm, peut être 15° incliné, tournant la vitesse 1r/min, avec le cadre de levage de soutien, la portance ≤50kg
Levage de boîte d'égouttement	Conduit par le moteur, à partir de 1100-1800 le millimètre réglable, guide de vis assure le levage sans heurt et à verrouillage automatique
Temps d'essai	0-99.9min, peut être préréglé
Méthode d'installation	Fixé au mur

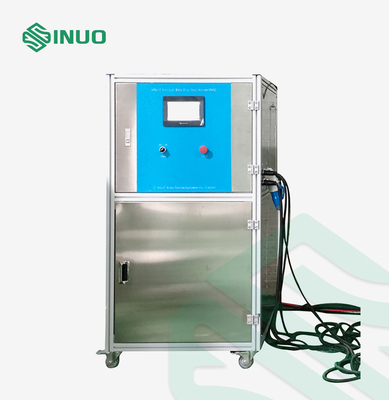

Système de stockage de l'eau	La cuve de stockage de boîte de contrôle et d'eau sont construites dans une armoire, la cuve de stockage de l'eau est équipée d'une valve à flotteurs de niveau d'eau pour contrôle automatique l'admission de l'eau, et a la détection d'alarme de niveau de l'eau de ciel et terre, pour empêcher effectivement la pompe de devoir endommagé sécher l'eau.
Protection de sécurité	Protection d'ordre de phase, protection de fuite, protection de manque d'eau, protection anormale
Dimensions d'équipement	WDH=1250×1450mm×2450mm
