Le CEI vertical 60529 de boîte d'égouttement de pluie d'équipement d'essai d'entrée de l'eau d'IPX1 IPX2

Chambre verticale d'essai d'entrée de l'eau de boîte d'égouttement de pluie du CEI 60529 IPX1 IPX2

Normes et clauses conformées


IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX1 et IPX2.

Aperçu d'équipement

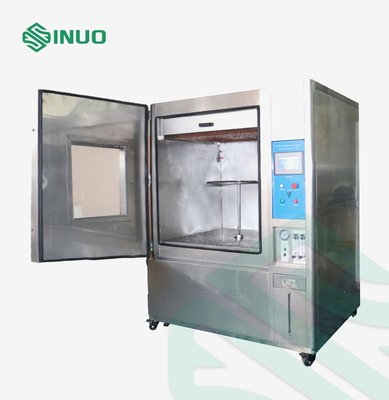

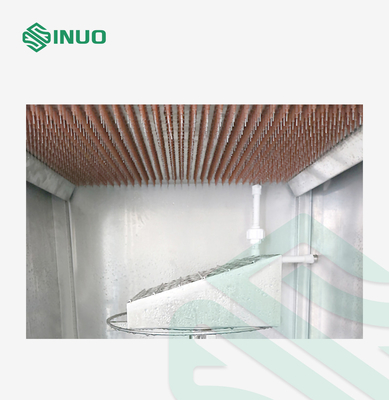

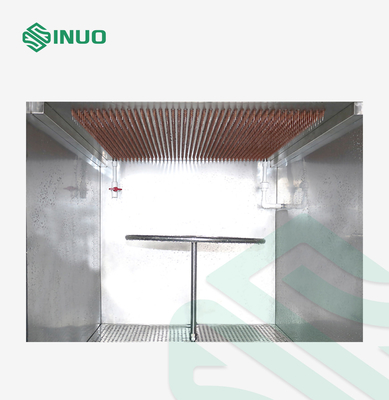

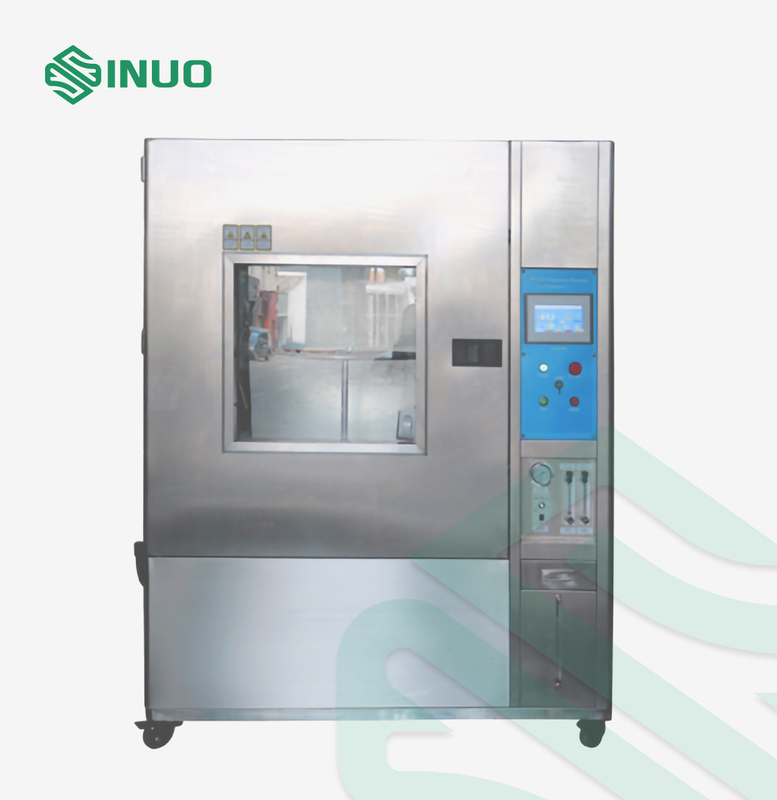

Structure : Le dispositif se compose de mécanisme d'égouttement et d'armoire de commande électrique. La boîte d'égouttement est fixée jusqu'au dessus de la chambre. Il y a une plaque tournante, a une vitesse de rotation de 1r/min, utilisée pour l'essai IPX1 ; Le bloc de soutien témoin 15°, étant employé pour l'essai IPX2 ; la taille de la plaque tournante peut être ajustée manuellement, assortissant la distance 200mm de l'aiguille à l'échantillon. L'équipement de test est équipé d'un dispositif de nettoyage de filtre d'eau pour empêcher le blocage de trou d'épingle. Ce système entier adopte la structure de chambre.

Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, produits de communication, appareils électroménagers, éclairage et dispositifs extérieurs de signal, etc.

Application : Pour vérifier la représentation protectrice de la clôture pour les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques sous l'égoutture de l'eau au degré IPX1 et IPX2.

Principe : Assurez-vous que la vitesse de égouttement atteint la valeur requise standard en commandant l'écoulement d'approvisionnement en eau, l'équipement de test peut produire un écoulement uniforme des baisses de l'eau au-dessus du secteur entier de la clôture.

Environnement d'utilisation : Alimentation d'énergie : AC380V±5%/50Hz, 3KVA, ou conditions locales d'alimentation de l'énergie du client de match.
Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.
Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Paramètres techniques

Contrôle et opération	Système de contrôle intelligent de PLC et d'écran tactile
Taille de chambre	Intérieur : WDH=800×800mm×800mm externe : WDH=1280×900mm×1750mm Peut être adapté aux besoins du client selon les exigences du client
Région d'égouttement	WD=600×600mm, d'autres tailles peut être adapté aux besoins du client
Taille d'égouttement	la distance de 200mm de l'aiguille à l'échantillon est réalisée en ajustant la taille de la plaque tournante ou en soulevant le spécimen
Vitesse d'égouttement (Écoulement d'eau)	1+0.5 0mm/min ou 3+0.5 0mm/min réglables
Ouverture de trou d'épingle d'aiguille	Φ0.4mm
Espacement de trou d'égouttement	20mmx20mm
Plaque tournante	Diamètre : Φ400mm, vitesse de rotation : 1-5r/min, avec un bloc de soutien témoin 15° et une parenthèse de levage, portance ≤20kg
Position de boîte d'égouttement	Situé en haut de la chambre intérieure, fixe
Temps d'essai	0-99.9min, peut être préréglé
Matériel de chambre	La chambre intérieure adopte l'acier inoxydable SUS304
Appareil circulatoire de l'eau	Il y a un dispositif propre de filtre à l'admission de l'eau, et l'eau d'égouttement est automatiquement recueillie dans la cuve de stockage par le châssis et peut être réutilisée.
Protection de sécurité	Protection d'ordre de phase, protection de fuite, protection de manque d'eau, protection anormale



Détails :

---
