Jet d'eau de oscillation d'équipement d'essai d'entrée de l'eau de tube du CEI 60529 IPX3 IPX4

Équipement d'essai de oscillation d'humidité de pluie de tube d'IPX3 IPX4

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX3 et IPX4, le schéma 4.

Aperçu d'équipement

 Échantillons et restrictions : Produits électriques et électroniques des automobiles, les pièces de moto, les produits de communication, les appareils électroménagers, l'éclairage et les dispositifs extérieurs de signal, etc.

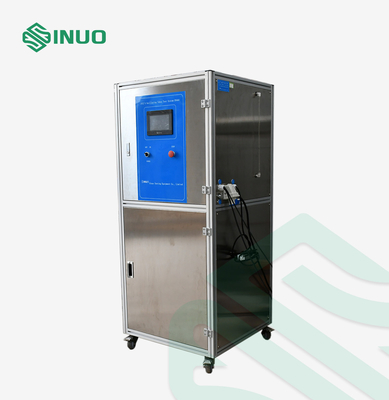

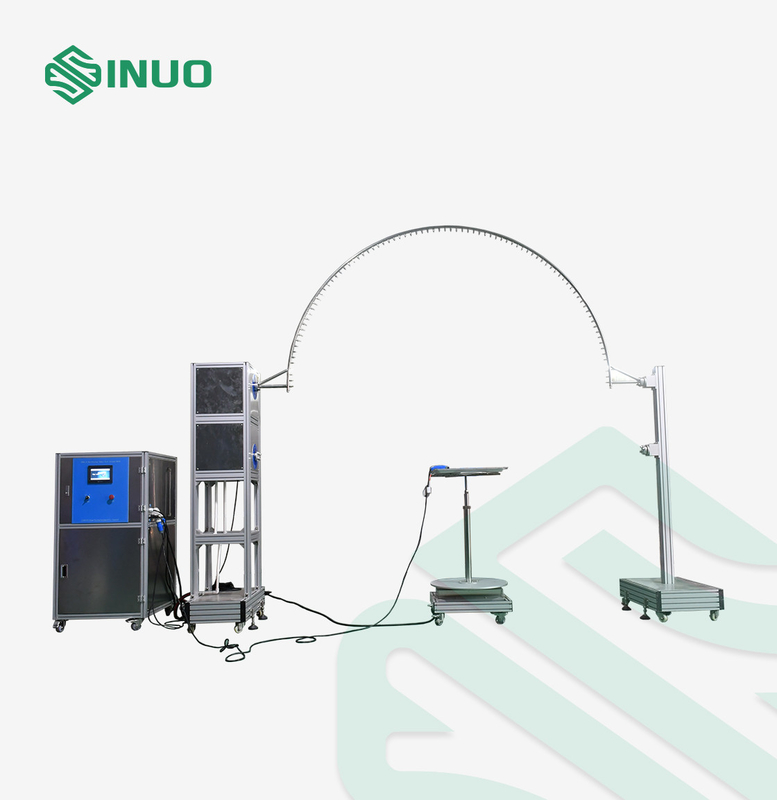

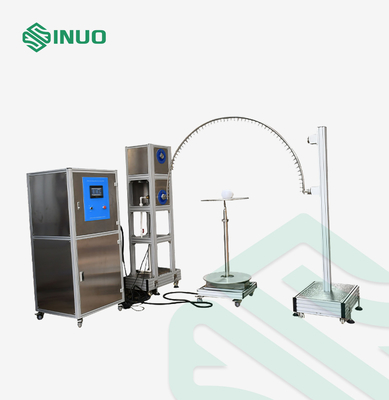

Structure : L'équipement de test se compose d'un mécanisme de oscillation d'oscillation, d'une armoire de commande électrique et d'une plaque tournante. Le mécanisme de oscillation d'oscillation est position de plancher, le tube de oscillation est provoqué pour osciller par l'entraînement de moteur. La plaque tournante a une vitesse de rotation de 1r/min, pour faire la clôture du spécimen pour être jet dans toutes les directions. L'équipement de test est équipé d'un dispositif de nettoyage de filtre d'eau pour empêcher le blocage de trou d'épingle. Ce système entier adopte la structure ouverte.

Application : Pour vérifier la représentation protectrice de la clôture pour les produits électroniques et électriques des automobiles, des pièces de moto, des appareils électroménagers, des joints et des lampes sous l'eau pulvérisant et éclaboussant au degré IPX3 et IPX4.

Principe : Assurez-vous que l'eau pulvérisant et éclaboussant la vitesse atteint la valeur requise standard en commandant l'écoulement d'approvisionnement en eau, faites la clôture du spécimen à éclabousser dans toutes les directions.

Environnement d'utilisation :
Alimentation d'énergie : AC380V±5%/50Hz, 3KVA, ou conditions locales d'alimentation de l'énergie du client de match.
Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.
Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Paramètres techniques

Non.	Article	Paramètres
1	Approvisionnement en eau	Eau propre de l'écoulement d'eau rate>10L/min±5% sans inclusion. Ce dispositif est équipé de l'unité de filtration d'eau propre

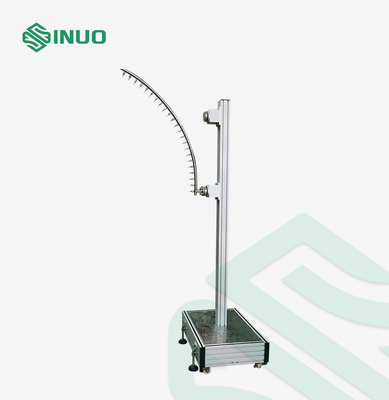

2	La taille du tube de oscillation	R200mm, R400mm, R600mm, R800mm, R1000mm, R1200mm, R1400mm, tubes de oscillation de R1600mm peut être facultatif, fait de l'acier inoxydable
3	Trou d'aiguille	Φ0.4mm
4	Angle inclus de deux trous	IPX3 : 120° IPX4 : 180°
5	Angle de oscillation d'oscillation de tube	±175° maximal peut être préréglé (Note : la norme exige IPX3 : 120° ; IPX4 : 360°, mais en raison de là est plaque tournante sous le tube de oscillation pendant l'essai, ainsi 360° ne peut pas réalisé pendant l'essai réel, si sans plaque tournante, alors 360° peut être réalisé)
6	Pleuvoir la vitesse	IPX3 : 4s/time (2×120°) ; IPX4 : 12s/time (2×360°) ;
7	Écoulement d'eau	Peut être placé selon la taille de l'oscillation et le nombre de trous de goupille (0,07 L/minX par trou)
8	Temps de essai	1-99999S peut être préréglé
9	Indicateur de pression	0~0.25MPa
10	Plaque tournante	Diamètre : Φ600mm, vitesse de rotation : 1~5r/min, portance : ≤30kgs
11	Conditions de site	La pièce d'essai imperméable consacrée d'IP, la terre devrait être plate avec l'illumination. commutateur imperméable de la fuite 10A (ou prise) utilisée pour l'équipement. Avec la bonne fonction de l'apport et du drainage. Installation au sol.
12	Contrôle électrique	PLC et écran tactile
13	Alimentation d'énergie pour cet équipement	C.A. 220V, 60Hz, 2KW ou conditions locales d'alimentation de l'énergie du client de match
14	Alimentation d'énergie pour l'échantillon	AC220V, 10A ou conditions locales d'alimentation de l'énergie du client de match
