Type ouvert fort de l'équipement de test IPX5 IPX6 de jet d'eau IPX56 du CEI 60529

Type ouvert fort d'équipement d'essai de jet d'eau du CEI 60529 IPX5 IPX6

 Normes et clauses conformées


60529:2013 « degrés du CEI de la protection fournis par clôture (code d'IP) » IPX5 et IPX6.

Aperçu d'équipement

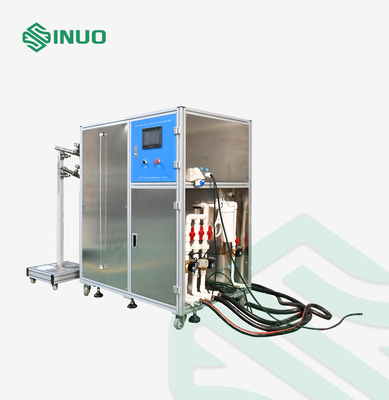

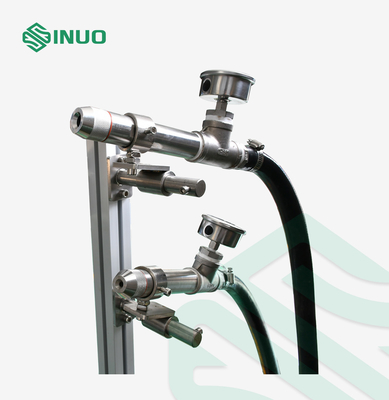

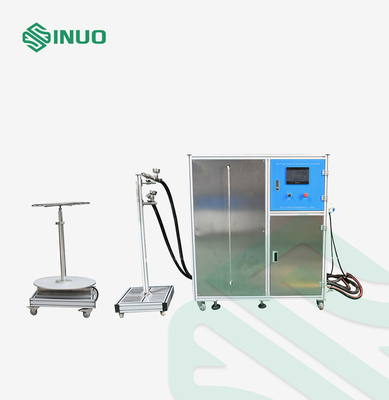

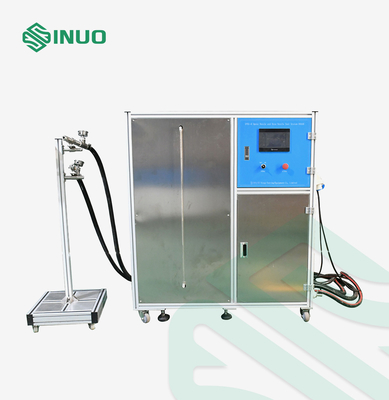

Structure : L'équipement de test se compose d'un mécanisme de jet d'eau, d'une armoire de commande électrique, d'une cuve de stockage de l'eau, d'un soutien de bec, et d'une plaque tournante. L'échantillon est placé sur la plaque tournante, la plaque tournante est provoqué à la rotation par le moteur conduisant à une vitesse de rotation de 1r/min, pour faire la clôture est pulvérisé de toutes les directions faisables avec un courant d'eau des becs standard d'essai. La cuve de stockage électrique de partie commande et d'eau sont intégrées. Ce système entier adopte la structure ouverte.

Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, produits de communication, appareils électroménagers, éclairage et dispositifs extérieurs de signal, etc.

Application : Pour vérifier la représentation protectrice de la clôture pour les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques sous des jets d'eau au degré IPX5 et IPX6.

Principe : Assurez-vous que la vitesse de jet d'eau atteint la valeur requise standard en commandant l'écoulement d'approvisionnement en eau, la clôture est pulvérisée de toutes les directions faisables avec un courant d'eau d'un bec standard d'essai suivant les indications de la figure 6. du CEI 60529.

Environnement d'utilisation :
Alimentation d'énergie : AC380V±5%/50Hz, 5KVA, ou conditions locales d'alimentation de l'énergie du client de match.
Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.
Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Paramètres techniques
