Chambre d'essai de Jet Fan Nozzle Water Moist d'équipement d'essai d'entrée de l'eau d'IPX9K

IPX9 l'eau à hautes températures à haute pression Jet Fan Nozzle Test Chamber

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX9, le schéma 7 12.

« Véhicule-degrés de la route ISO20653-2013 de protection (code d'IP) - protection de matériel électrique contre les corps étrangers, l'eau et l'accès » le schéma 7, 8, 9 et tableau 7 (9K) »

DIN40050-9 « véhicule-degrés de route de la protection (code d'IP) - protection contre les corps étrangers, l'eau et le tableau électrique 8 (9K) de l'equipment>figure 8and d'accès »

Paramètres techniques

Aperçu d'équipement

Environnement d'utilisation :

Alimentation d'énergie : AC380V±5%/50Hz, 15KVA, ou conditions locales d'alimentation de l'énergie du client de match.

Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.

Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Échantillons et restrictions : Vechiles de passager, autobus, lampes, motos et d'autres pièces et composants, aussi bien que d'autres produits qui doivent être examinés sous l'environnement IPX9 (IPX9K).

Structure :

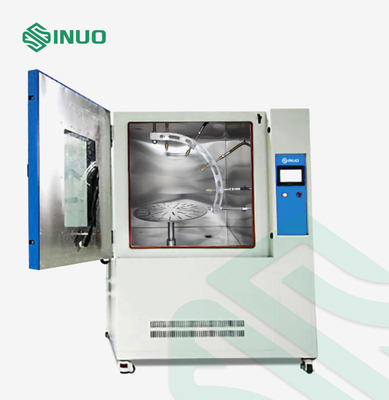

Le dispositif se compose de châssis, de mécanisme de jet d'eau, de dispositif à hautes températures à haute pression, de plaque tournante et d'armoire de commande électrique.

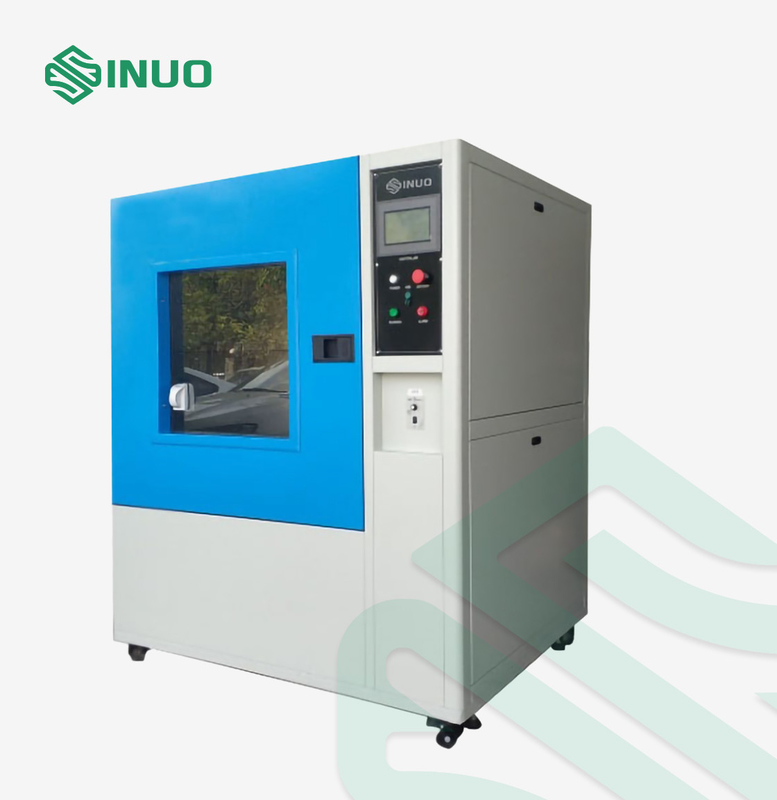

1. L'enveloppe extérieure de la chambre est faite de plaque d'acier de haute qualité. Toutes la chambre intérieure et la plaque tournante sont faites d'acier inoxydable SUS304 pour assurer imperméable et anti-corrosif. La chambre d'essai a son propre système de circulation de l'eau, et a une eau rassemblant le dispositif à l'intérieur. L'eau d'essai est automatiquement recueillie dans la cuve de stockage de l'eau par le châssis. L'admission de l'eau peut être automatiquement commandée par la valve à flotteurs dans le réservoir d'eau, le système peut donner les alarmes de détection d'alarme de niveau de l'eau de ciel et terre, qui peuvent effectivement empêcher la pompe de devoir endommagé sécher le manque d'eau.

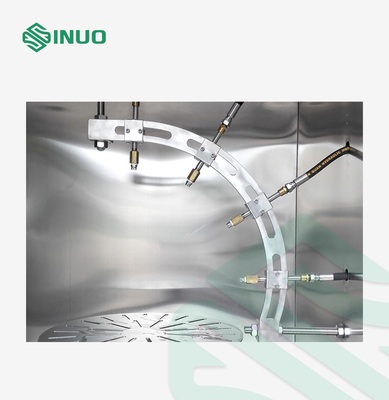

2. 4 becs standard sont installés dans le 0°, 30°, 60°, position de 90° de la parenthèse d'anneau.

3. Le dispositif intégré de thermostat de chauffage d'eau s'assure que la température de l'eau d'essai répond aux exigences standard. L'eau à haute pression est fournie par la pompe à eau à haute pression par la conversion de fréquence, et l'eau voyageant en jet l'écoulement peut être préréglée sur l'écran tactile.

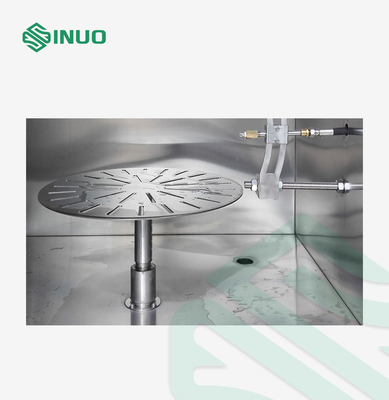

4. La chambre d'essai est équipée d'une plaque tournante, la plaque tournante est provoquée à la rotation par le moteur conduisant à une vitesse de rotation de 1r/min, pour faire la clôture est pulvérisée de toutes les directions faisables.

5. Le chauffage d'eau, la température constante, la pression d'eau, l'écoulement d'eau, le temps de jet d'eau de c, le processus de programme de cycle et l'action de rotation de plaque tournante sont commandés par l'armoire de commande électrique.

Application : Pour vérifier la représentation protectrice des composants des vechiles de route, des lampes, des motos et d'autres pièces sous la haute pression et le nettoyage au jet de l'eau de la température au degré IPX9 (IPX9K).

Principe : Assurez-vous que l'eau voyageant en jet la vitesse atteint la valeur requise standard en commandant l'écoulement, la température et la pression d'approvisionnement en eau, la clôture est pulvérisée de toutes les directions faisables avec un courant d'eau des becs standard d'essai suivant les indications de la figure du CEI 60529 7, 8 et 9.
