Tube de oscillation d'égouttement vertical de pluie de l'équipement d'essai d'entrée de l'eau du CEI 60529 IPX1 IPX4

Égouttement vertical de la pluie IPX1~4 du CEI 60529 et équipement d'essai de oscillation de tube

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX1, IPX2, IPX3 et IPX4.

Aperçu d'équipement

Application : Pour vérifier la représentation protectrice de la clôture pour les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques sous l'égoutture de l'eau au degré IPX1 et IPX2 et l'eau pulvérisant et éclaboussant au degré IPX3 et IPX4.

Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, appareils électroménagers, produits de communication, éclairage et dispositifs extérieurs de signal, etc.

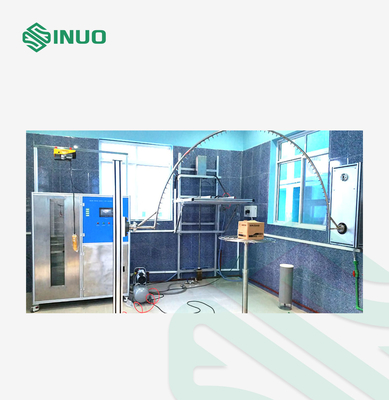

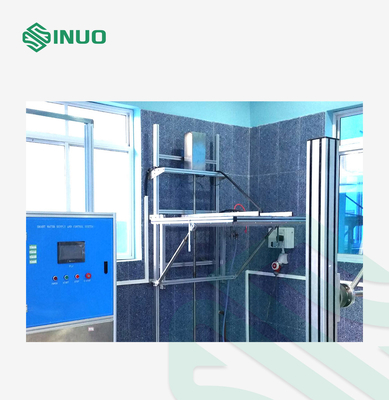

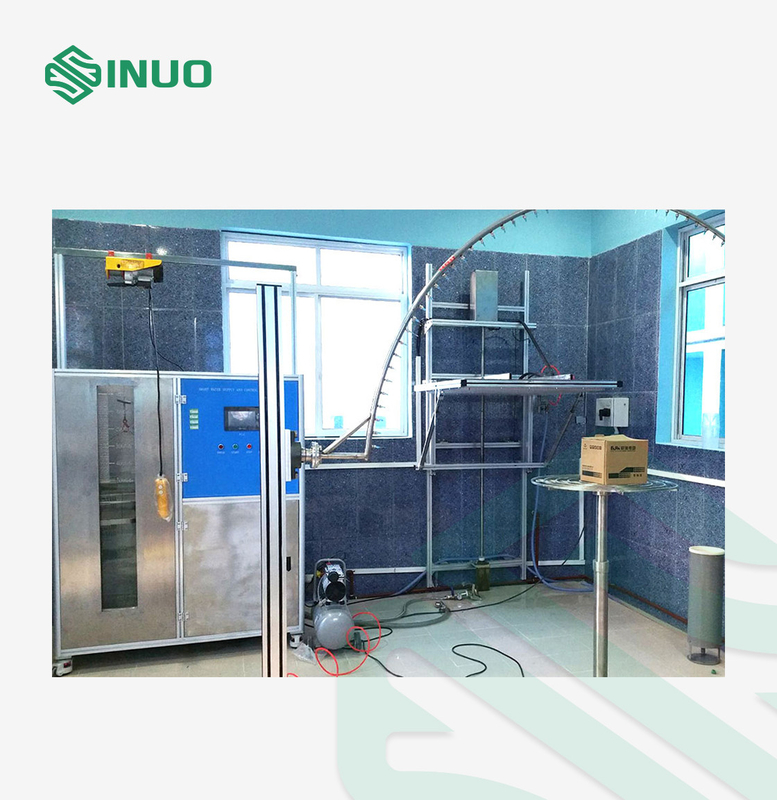

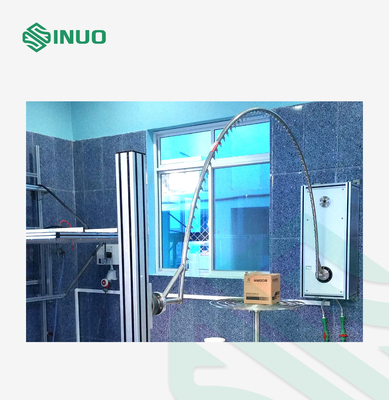

Structure : L'équipement de test se compose d'un mécanisme d'égouttement, d'un mécanisme de oscillation, d'une armoire de commande électrique et d'une plaque tournante. La parenthèse de la boîte d'égouttement est tenture et avec la fonction d'anti-baisse, qui peut soulever automatiquement commandé par le moteur. Une extrémité du mécanisme de oscillation est montée sur le mur, et l'autre extrémité du mécanisme de oscillation est fixée sur l'appui de plancher, le tube est provoquée pour osciller par l'entraînement de moteur. La plaque tournante a une vitesse de rotation de 1r/min, utilisée pour l'essai d'IPX1 ~IPX4 ; la plaque tournante peut être 15° incliné, utilisé pour l'essai IPX2. L'équipement de test est équipé d'un dispositif de nettoyage de filtre d'eau pour empêcher le blocage de trou d'épingle. Ce système entier adopte le type ouvert structure.

Principe : Assurez-vous que la vitesse de égouttement ou vitesse de pulvérisation atteint la valeur requise standard en commandant l'écoulement d'approvisionnement en eau, l'équipement de test peut produire un écoulement uniforme des baisses de l'eau au-dessus du secteur entier de la clôture (IPX1 et IPX2) ou faire la clôture du spécimen à éclabousser dans toutes les directions (IPX3 et IPX4).

Environnement d'utilisation :

Alimentation d'énergie : AC380V±5%/50Hz, 15KVA, ou conditions locales d'alimentation de l'énergie du client de match.

Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.

Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Paramètres techniques
