La pluie d'équipement d'essai d'entrée de l'eau d'IPX1 IPX4 pulvérisent le CEI 60529 de chambre d'essai de code d'IP

Chambre d'essai de code d'IP d'entrée de l'eau de pulvérisation de la pluie IPX1/2/3/4 du CEI 60529

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX1, IPX2, IPX3, IPX4.

Aperçu d'équipement

Environnement d'utilisation :

Alimentation d'énergie : AC380V±5%/50Hz, 15KVA, ou conditions locales d'alimentation de l'énergie du client de match.

Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.

Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, appareils électroménagers, produits de communication, éclairage et dispositifs extérieurs de signal, etc.

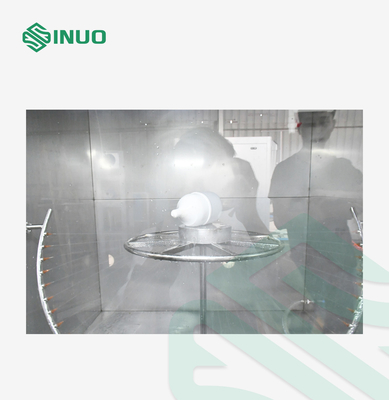

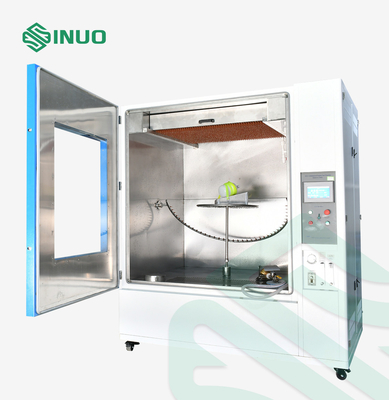

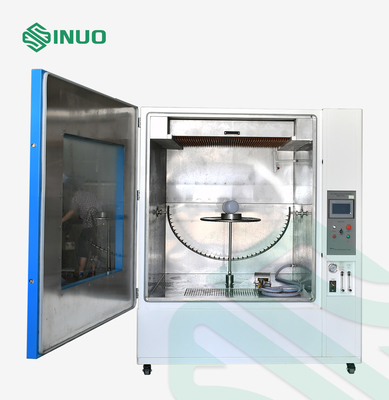

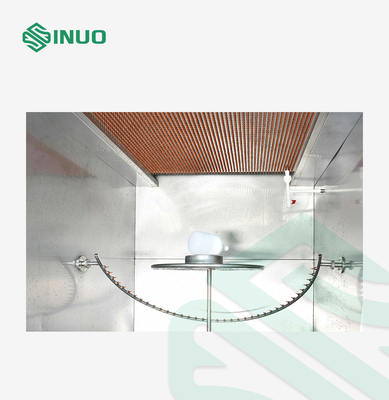

Structure : Le dispositif se compose de mécanisme d'égouttement, de mécanisme de oscillation, d'armoire de commande électrique et de plaque tournante. La boîte d'égouttement est fixée jusqu'au dessus de la chambre. Le mécanisme de oscillation est installé à l'intérieur de la chambre intérieure, et les extrémités gauches et droites du tube de oscillation sont fixées au mur latéral de la chambre intérieure. Il y a une plaque tournante, a une vitesse de rotation de 1r/min, utilisée pour l'essai d'IPX1 ~IPX4 ; Le bloc de soutien témoin 15°, étant employé pour l'essai IPX2 ; la taille de la plaque tournante peut être ajustée manuellement, assortissant la distance 200mm de l'aiguille à l'échantillon. L'équipement de test est équipé d'un dispositif de nettoyage de filtre d'eau pour empêcher le blocage de trou d'épingle. Ce système entier adopte le type structure de chambre.

Application : Pour vérifier la représentation protectrice de la clôture pour les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques sous l'égoutture de l'eau au degré IPX1 et IPX2 et l'eau pulvérisant et éclaboussant au degré IPX3 et IPX4.

Principe : Assurez-vous que la vitesse de égouttement ou vitesse de pulvérisation atteint la valeur requise standard en commandant l'écoulement d'approvisionnement en eau, l'équipement de test peut produire un écoulement uniforme des baisses de l'eau au-dessus du secteur entier de la clôture (IPX1 et IPX2) ou faire la clôture du spécimen à éclabousser dans toutes les directions (IPX3 et IPX4).

Paramètres techniques
