La pulvérisation d'équipement de test d'IP d'IPX3 IPX6 bec l'appareillage de essai de jet de pluie

Le tuyau de bec de la pulvérisation IPX3/4/5/6 du CEI 60529 équipe l'équipement de test d'un gicleur de code d'IP

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX3, IPX4, IPX5 et IPX6.

Aperçu d'équipement

Environnement d'utilisation :

Alimentation d'énergie : AC380V±5%/50Hz, 5KVA, ou conditions locales d'alimentation de l'énergie du client de match.

Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.

Source d'eau : eau propre ou eau du robinet sans impuretés.

Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, appareils électroménagers, produits de communication, éclairage et dispositifs extérieurs de signal, etc.

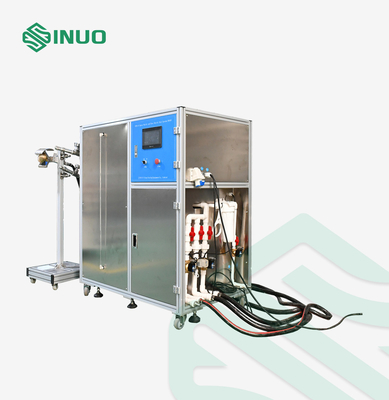

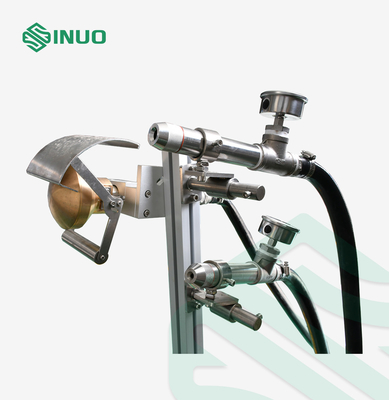

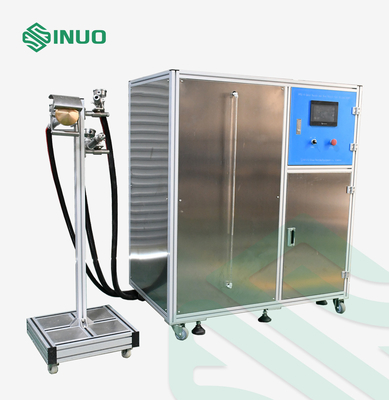

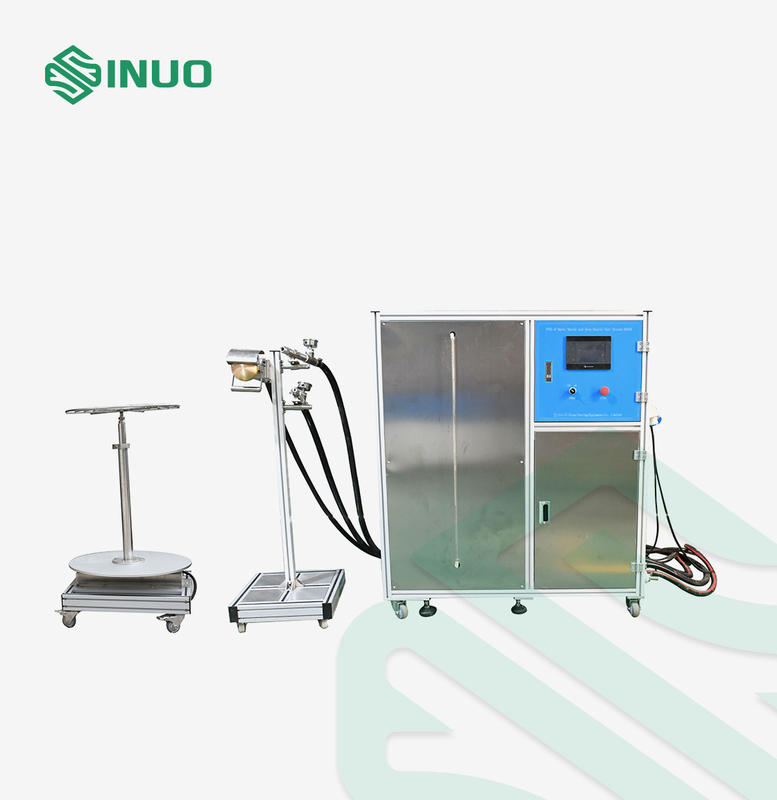

Structure : L'équipement de test se compose d'un bec de pulvérisation tenu dans la main, d'un bec de tuyau, d'un appui, de la cuve de stockage de l'eau une armoire de commande électrique et d'une plaque tournante. Les becs sont fixés sur l'appui, l'échantillon est placé sur la plaque tournante, la plaque tournante a une vitesse de rotation de 1r/min et sa rotation est conduite par le moteur, pour faire la clôture du spécimen à éclabousser dans toutes les directions ou a pulvérisé de toutes les directions faisables. La cuve de stockage de l'eau et la partie commande électrique interaged. Ce système entier adopte le type ouvert structure.

Application : Pour vérifier la représentation protectrice de la clôture pour les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques sous l'eau pulvérisant et éclaboussant au degré IPX3 et IPX4 et aux jets d'eau au degré IPX5 et IPX6.

Principe : Assurez-vous que la portée de vitesse de jet d'eau et de jet d'eau la valeur exigée par norme en commandant l'écoulement d'approvisionnement en eau, font la clôture du spécimen à éclabousser dans toutes les directions ou ont pulvérisé de toutes les directions faisables.

Paramètres techniques
