Chambre d'essai de code d'IP de Jet Nozzle de chambre d'essai de jet d'eau d'IPX3 IPX6

Le CEI 60529 IPX3 à IPX6 jet d'eau la chambre d'essai de code d'IP de Jet Nozzle

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IP5 &IP6

Aperçu d'équipement

Environnement d'utilisation :

Alimentation d'énergie : AC220V±5%/50Hz, 10KVA, ou conditions locales d'alimentation de l'énergie du client de match.

Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.

Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, appareils électroménagers, produits de communication, éclairage et dispositifs extérieurs de signal, etc.

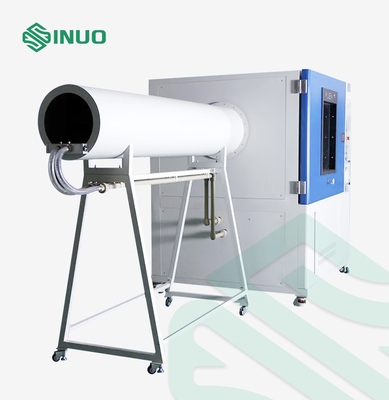

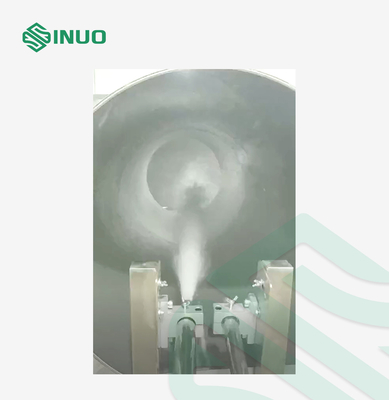

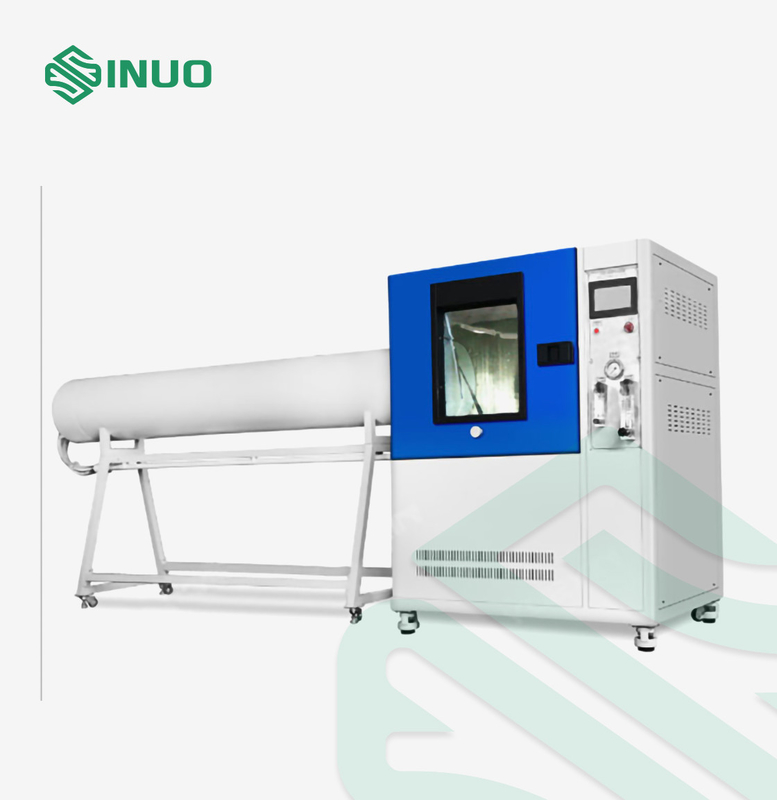

Structure : L'équipement de test se compose d'un châssis, d'un mécanisme de pulvérisation de oscillation de l'eau de tube, d'un mécanisme de nettoyage au jet de l'eau, d'un tunnel, d'une armoire de commande électrique et d'une plaque tournante. Le mécanisme de oscillation est installé au milieu de la chambre intérieure, deux extrémités sont fixés sur les murs latéraux de la chambre intérieure. Le mécanisme de nettoyage au jet de l'eau est situé dans le côté gauche et relié à la chambre intérieure par le long tunnel, qui assure la distance entre le bec et l'échantillon. L'échantillon est placé sur la plaque tournante, la plaque tournante est provoquée à la rotation par le moteur conduisant à une vitesse de rotation de 1r/min, pour faire la clôture du spécimen à éclabousser dans toutes les directions ou a pulvérisé de toutes les directions faisables ; et la taille de la plaque tournante peut adjuted manuellement, pour assortir la distance d'essai de l'aiguille à l'échantillon. Ce système entier est équipé d'un dispositif de nettoyage de filtration de l'eau pour empêcher le blocage de trou d'épingle. Et le système de test adopte le type structure de chambre.

Application : Pour vérifier la représentation protectrice de la clôture pour les produits, les automobiles, les pièces de moto, les appareils électroménagers, les joints et les lampes électroniques et électriques sous l'eau pulvérisant et éclaboussant au degré IPX3 et IPX4 et aux jets d'eau au degré IPX5 et IPX6.

Principe : Assurez-vous que la portée de vitesse de jet d'eau et de jet d'eau la valeur exigée par norme en commandant l'écoulement d'approvisionnement en eau, font la clôture du spécimen à éclabousser dans toutes les directions ou ont pulvérisé de toutes les directions faisables.

Paramètres techniques
