Chambre d'humidité de l'équipement de test IPX1 IPX6 de protection d'entrée de jet d'eau du CEI 60529

Le CEI 60529 IPX1 à la chambre de essai d'humidité d'entrée de l'eau IPX6

Normes et clauses conformées

IEC60529 : 2013 « degrés de protection fournis par clôture (code d'IP) » IPX1, IPX2, IPX3, IPX4, IPX5 et IPX6

Aperçu d'équipement

Environnement d'utilisation :

Alimentation d'énergie : AC220V±5%/50Hz, 10KVA, ou conditions locales d'alimentation de l'énergie du client de match.

Endroit d'utilisation : ° C, hygrométrie 25%-75%, pression atmosphérique 86 de la température 15-35 | 106kpa (860 mbar -1060 mbar), là devrait être équipé de l'éclairage et le commutateur imperméable de fuite (ou la prise), la terre doit être plat, et la fonction de prise d'eau et de drainage devrait être bonne.

Source d'eau : eau propre ou eau du robinet sans impuretés, équipées du filtre de nettoyage de l'eau.

Échantillons et restrictions : Produits électriques et électroniques, automobiles, pièces de moto, appareils électroménagers, produits de communication, éclairage et dispositifs extérieurs de signal, etc.

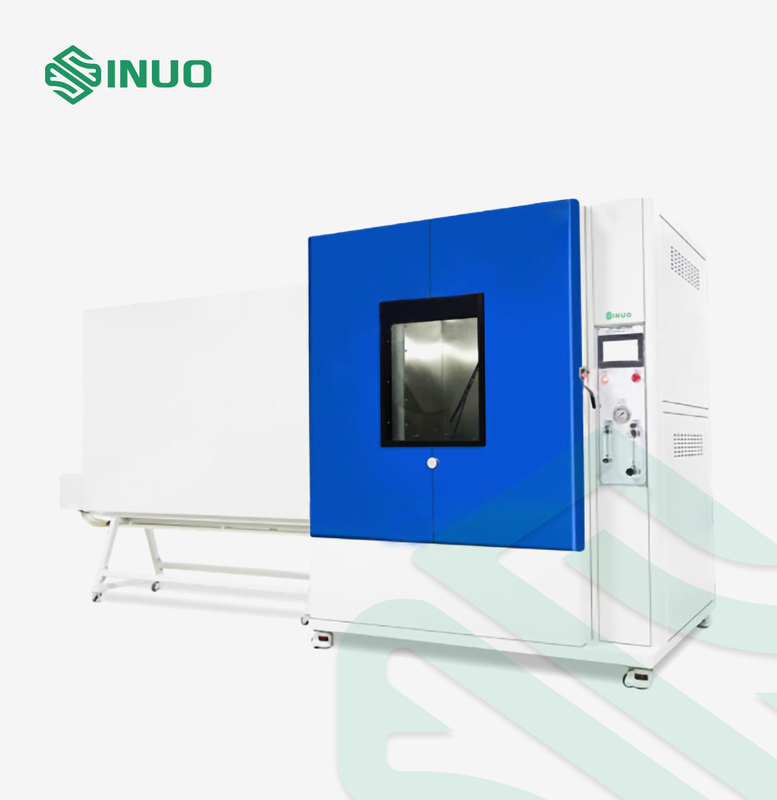

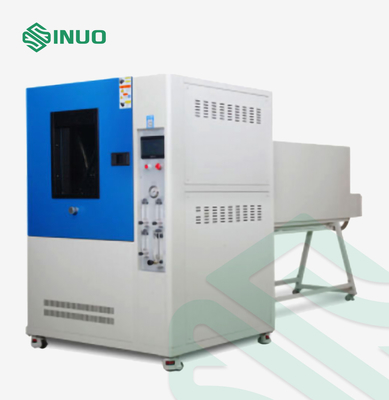

Structure : L'équipement de test se compose d'un châssis, d'un mécanisme vertical d'égouttement, d'un mécanisme de pulvérisation de oscillation de l'eau de tube, d'un mécanisme de nettoyage au jet de l'eau, d'un tunnel, d'une armoire de commande électrique et d'une plaque tournante. Le mécanisme vertical d'égouttement est monté sur le dessus de la chambre intérieure. Le mécanisme de oscillation est installé au milieu de la chambre intérieure, deux extrémités sont fixés sur les murs latéraux de la chambre intérieure. Le mécanisme de nettoyage au jet de l'eau est situé dans le côté gauche et relié à la chambre intérieure par le long tunnel, qui assure la distance entre le bec et l'échantillon. L'échantillon est placé sur la plaque tournante, la plaque tournante est provoquée à la rotation par le moteur conduisant à une vitesse de rotation de 1r/min pour l'essai IPX1~IPX6, pour faire la clôture du spécimen à éclabousser dans toutes les directions ou a pulvérisé de toutes les directions faisables ; et la taille de la plaque tournante peut adjuted manuellement, pour assortir la distance d'essai de l'aiguille à l'échantillon. Ce système entier est équipé d'un dispositif de nettoyage de filtration de l'eau pour empêcher le blocage de trou d'épingle. Et le système de test adopte le type structure de chambre.

Application :

Pour vérifier la représentation protectrice de la clôture pour des composants des produits, des automobiles, des pièces de moto, des appareils électroménagers, des joints et des lampes électroniques et électriques dessous :

Égoutture de l'eau au degré IPX1 et IPX2

L'eau pulvérisant et éclaboussant au degré IPX3 et IPX4.

Jets d'eau au degré IPX5 et IPX6

Principe : Assurez-vous que l'égouttement de l'eau, le jet d'eau ou la portée de vitesse de jet d'eau la valeur requise par norme en commandant l'écoulement d'approvisionnement en eau, et réaliser la pression équivalente en commandant la profondeur de l'échantillon immergé dans l'eau, produire un écoulement uniforme de l'eau ou de pression au-dessus du secteur entier de la clôture.

Paramètres techniques

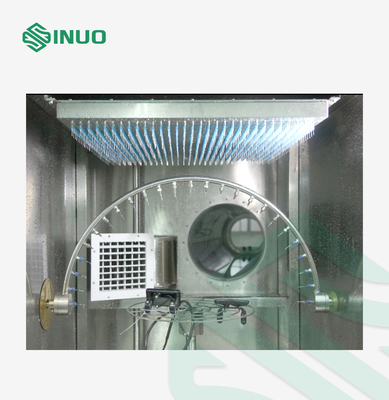

1. Mécanisme vertical d'égouttement
Région d'égouttement	WD=600×600mm, d'autres tailles peut être adapté aux besoins du client
Taille d'égouttement	la distance de 200mm de l'aiguille à l'échantillon est réalisée en ajustant la taille de la plaque tournante ou en soulevant le spécimen
Vitesse d'égouttement (Écoulement d'eau)	1+0.5 0mm/min ou 3+0.5 0mm/min réglables
Ouverture de trou d'épingle d'aiguille	Φ0.4mm
Espacement de trou d'égouttement	20mmx20mm
Position de boîte d'égouttement	Situé en haut de la chambre intérieure, fixe
2. mécanisme de pulvérisation de oscillation de l'eau de tube
Tube de oscillation	R400, R200 est facultatif, fait de l'acier inoxydable
Ouverture de trou d'épingle d'aiguille	Φ0.4mm
Pulvérisez la distribution de trous	IPX3 : au-dessus d'un arc ou du côté 60° du point central (120°) IPX4 : au-dessus du 180° entier du demi-cercle Espacement de trou : 50mm
Commutation IPX3/4	Commutation en changeant un certain nombre d'aiguilles de trou borgne ou aiguilles d'à travers-trou
Angle de oscillation	IPX3 : 120° (±60°) ; IPX4 : 350° (±175°)
Vitesse de oscillation	IPX3 : 4s /cycle (2×120°) ; IPX4 : 12s /cycle (2×350°) ;
Écoulement d'eau	1-10L/min réglable

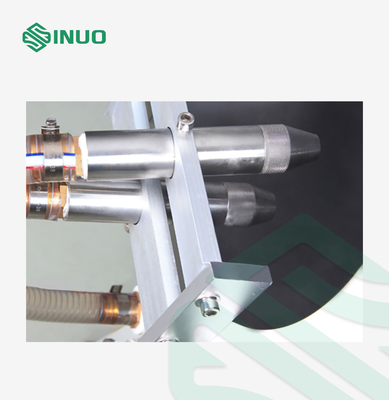

3. Mécanisme de nettoyage au jet de l'eau
Direction de nettoyage au jet de l'eau	Horizontal
Diamètre interne de bec	IPX5 : Ф6.3mm ; IPX6 : Ф12.5mm
Taux de la livraison	IPX5 : 12.5±0.625L/min ; IPX6 : 100±5 l/min, compteur de débit est rotamètre traversant réglable manuellement
Distance de bec à la surface de clôture	2.8m ((la distance du bec à la surface centrale de la plaque tournante, norme exige 2,5-3M)
Méthode fixe de bec	Fixation mécanique
4. Généralités
Indicateur de pression	0~0.25MPa, peut être affichage
Durée d'essai	la minute 0.01S~99.9, peut être préréglée
Plaque tournante	Diamètre : Φ400mm ; vitesse de rotation : 1r/min, peut faire une pause à 4 angles, la taille de levage : 350-600mm, soutenant le capactity : ≤50kgs
Matériel de chambre	La chambre et le tunnel intérieurs sont faits d'acier inoxydable
Système de circulation de l'eau	L'essai est traité dans la chambre, l'équipement a a bilt-dans le réservoir d'eau, l'eau peut être réutilisé. Et la chambre intérieure a une eau rassemblant le dispositif, l'eau d'essai est automatiquement rassemblée dans la cuve de stockage de l'eau par le châssis. L'admission de l'eau peut être automatiquement commandée par la valve à flotteurs dans le réservoir d'eau, le système peut donner les alarmes de détection d'alarme de niveau de l'eau de ciel et terre, qui peuvent effectivement empêcher la pompe de devoir endommagé sécher le manque d'eau. En outre, il y a un dispositif de nettoyage de filtre à la position d'admission de l'eau.
Protection de sécurité	Protection d'ordre de phase, protection de fuite, protection de manque d'eau, protection anormale.
