Équipement de test MBN BT 124-2 K-12 de l'eau d'éclaboussure de chambre d'essai de choc thermique de VW 80000

Choc K-12 thermique de MBN BT 124-2 avec l'équipement de test de l'eau d'éclaboussure

Normes et clauses conformées

MBN BT 124-2 2013-08 « composants électriques et électroniques dans des voitures de tourisme jusqu'aux conditions 3.5t- générales, aux conditions d'essai et à l'Essai-partie 2 : Choc K-12 thermique de la clause 9,12 de conditions ambiantes » avec de l'eau éclaboussure

VW-80000 : 2009-10 « composants électriques et électroniques dans des véhicules à moteur jusqu'3.5t aux conditions générales, chocs de la température K-12 de la clause 11,12 de conditions d'essai et d'essais » avec de l'eau éclaboussure

ISO16750-4 : 2006 « véhicules routiers - conditions environnementales et déterminer l'équipement-partie électrique et électronique 4 : Essai à chocs d'eau glacée de la clause 5.4.2 de charges climatiques ».

« Véhicules GB/T28046.4-2011 routiers - conditions environnementales et déterminer l'équipement-partie électrique et électronique 4 : Essai à chocs d'eau glacée de la clause 5.4.2 de charges climatiques ».

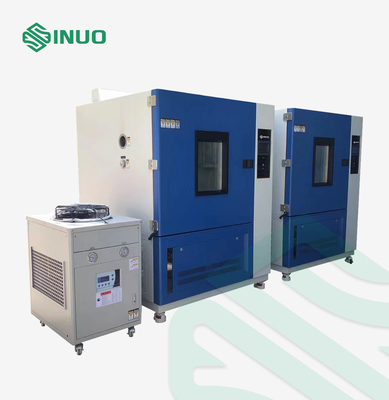

Aperçu d'équipement

Échantillons et restrictions : Composants électriques et électroniques des véhicules à moteur, dimensions à déterminer. Cet équipement de test interdit les essais des substances inflammables, explosives, volatiles ; l'essai des substances corrosives stockées ; les essais du stockage de biologique ; les essais du stockage des échantillons électromagnétiques forts d'émission.

Application : Cet essai simule la charge du composant une fois exposé pour éclabousser l'eau pendant qu'il se produit en conduisant par des magmas. L'essai sert à vérifier le fonctionnement du composant une fois soumis au refroidissement de type choc au moyen d'eau. Ceci se produit en conduisant sur des routes de l'eau pendant l'hiver. Les modes de défaillance sont fissuration mécanique des matériaux ou des échecs de joint provoqués par différents coefficients de dilatation due à la température.

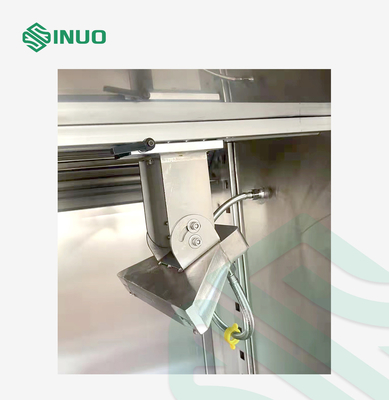

Principe : Pulvérisez l'échantillon de chauffage à la température d'essai avec de l'eau désionisé (0-4°C, la poussière contenant de l'eau de robinet 3% Arizona en poids, très bien, selon OIN 12103-1. Le mélange permanent sera assuré), à une distance de 300-350 millimètres de l'échantillon. Chaque durée 3 s d'éclaboussure, et l'écoulement d'eau est 3-4liters par éclaboussure/bec. La durée <20 s de transition (pour la transition manuelle de DUT entre le stockage de la température et l'éclaboussement) (seulement requis par OIN 16750-4 et GB/T28046.4).

Environnement d'utilisation : La température ambiante est +25 le ° C, l'hygrométrie est le ≤ 85% R.H, et la valeur mesurée dans la condition sans échantillon dans la chambre d'essai.

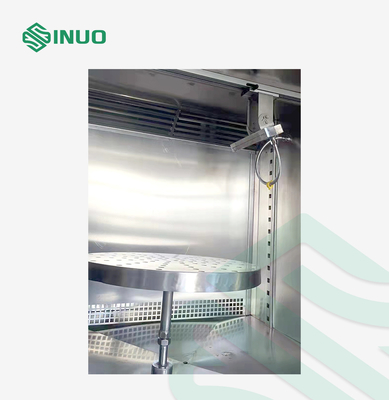

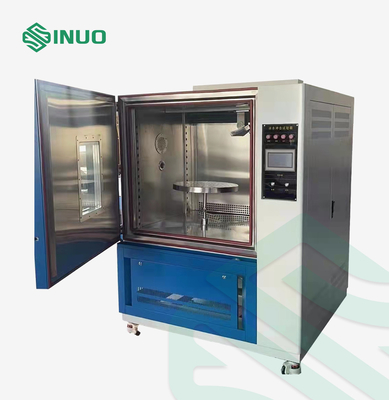

Structure : L'impact de type structure, de chauffage et d'eau glacée de chambre sont accomplis dans deux chambres, avec des séparations au milieu.

Paramètres techniques

Q : Quelle est la taille efficace de chambre intérieure pour ce dispositif ?
: Peut être adapté aux besoins du client

Q : Quel est le système de repêchage de l'eau pour ce dispositif ?
: Il emploie le cycle de réutilisation inférieur pour réaliser la conservation de l'eau.
