Description de produit

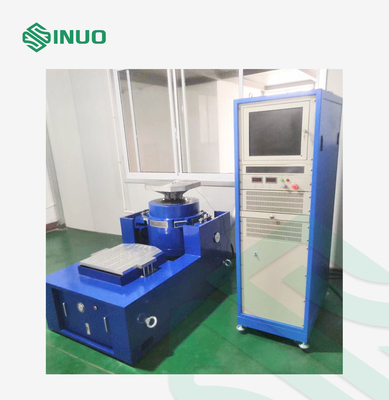

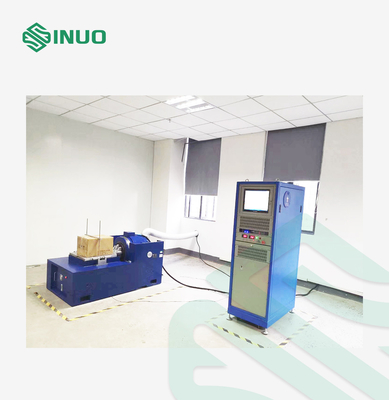

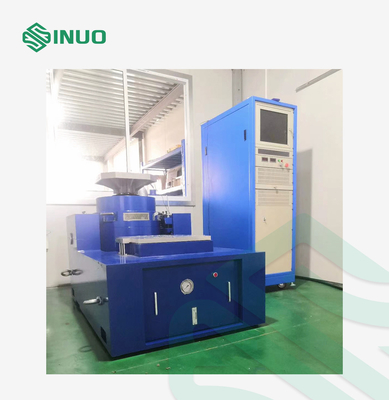

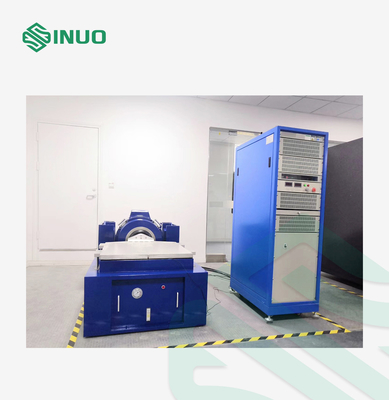

Équipement d'essai électrique de vibration de cellules de batterie lithium-ion de véhicule routier de l'UL 2580

Normes et clauses conformées

La NORME de 2580:2020 d'UL POUR des batteries de SÉCURITÉ pour l'usage dans des véhicules électriques annexent B2.1 et annexe B3.6

IEC60335-2-24 : 2012clause 21,101

Le CEI 62133-2012clause7.2.2

GB/T31485, EN, UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006

Aperçu d'équipement

Échantillon et restrictions : Batterie, paquet de batterie, compresseur de réfrigérateur, compresseurs de réfrigération pour tous les types de climatiseurs des véhicules à moteur pour des réfrigérants avec R134a, compresseur électrique, silencieux de voiture, pot d'échappement de voiture, tableau de bord de voiture, ensemble de garage de voiture, lucarne de voiture, climatiseur de voiture.

Application : Elle est employée à l'essai de vibration de toutes sortes d'objets, les paramètres d'objet tels que des compresseurs sont frigorifiées, puissance d'entrée, bruit, etc. ne peut pas dépasser les objectifs standard après l'essai.

Principe d'essai : Le conducteur d'excitation est déplacé l'effet de champ magnétique de la force électromagnétique. Quand la dynamique dans la plate-forme vibrante électromagnétique est par magnétisme produite par des signaux de courant alternatif, un mouvement de vibration est produit.

Structure : Le système de test de vibration se compose de quatre parts : table d'essai de vibration, amplificateur de puissance, contrôleur, et ventilateur.

1. Table de vibration : mouvement : La plupart de part importante de l'étape vibrante électrique est une dynamique, et c'est un système d'activité. Comment va-t-il le travail dynamique ? Il est placé dans l'entrefer fonctionnant produit par l'anneau d'entraînement dans l'anneau d'entraînement, de sorte que la bobine d'entraînement puisse être actionnée par libre à travers la vibration. C'est le travail du cercle dynamique.

2. Bobine magnétique : La bobine vibrante électrique d'excitation de table est divisée en supérieur et le suivi passionnant, chacun d'eux se composent de deux champs magnétiques mutuellement perpendiculaires ainsi que la dynamique, la bobine est coupé pour produire de l'induction magnétique dans le cas de l'excitation. La table vibrante est la force exclusive exigée par la coupe mutuelle entre la dynamique et l'excitation.

3. Pièce d'amplificateur de puissance : L'amplificateur de puissance est une part importante de système de test électrique de vibration, de la représentation et du match vibrant de table liés à la représentation globale du système de test de vibration directement. Le développement de l'amplificateur de puissance avait éprouvé trois générations : amplificateur de puissance électronique de tube, amplificateur de puissance linéaire de transistor, amplificateur de puissance de tube de commutateur. L'amplificateur de puissance électronique de tube est rarement utilisé actuellement, l'efficacité de conversion de l'amplificateur de puissance linéaire de transistor est en général seulement environ 50%, alors que l'autre énergie est convertie en énergie thermique, non seulement basse efficacité de conversion, mais également la dissipation thermique est un grand problème, l'amplificateur de puissance de changement de tube adopte le tube d'effet de champ de puissance, la perte est très petite, efficacité est plus de 90%, notre amplificateur de puissance de changement de tube est plus de 95% actuellement.

4. Principe de fonctionnement d'amplificateur de puissance : Le courant alternatif triphasé est isolé dans le transformateur de fréquence de puissance, plein filtre triphasé de alimentation dévolteur de pont, obtiennent alors une source bas-rayée d'alimentation CC au transformateur de H-pont par le condensateur filtrant, la vague de tension de sortie est sortie à la table vibrante après moule normal et obstruction commune de mode.

5. Boîtier de commande : Notre contrôleur de vibration de série de Venzo de produit de noyau est un excellent contrôleur, qui est rentable, il est capacité de commander toutes sortes de tables de vibration (table vibrante électrique ou hydraulique, etc.). Adoptez le cadre avancé international de DSP et l'algorithme de contrôle, processeur à 32 bits de la virgule flottante 450MHz DSP, le bit CDA, la dynamique 32 de la haute performance 24 du DB jusqu'à 130, assurent la qualité fiable de contrôle. En même temps, l'instrument peut te fournir le module le plus complet de logiciel de gestion de vibration, incluant : impact aléatoire, sinusoïdal, classique, recherche et résident de résonance, contrôle de spectre de réponse d'impact, aléatoire sinusoïdal, sinus plus sinusoïdaux, aléatoires plus le référendum aléatoire et long de forme d'onde et d'autres fonctions auxiliaires. Chaque module fonctionnel fournit des fonctions de base et les options, utilisateurs peuvent adapter la fonction aux besoins du client désirée selon leurs conditions. L'opération simple, la fonction de commande riche, la fonction augmentée d'analyse et la fonction de reportage, facile d'améliorer le matériel et le matériel et la fiabilité élevée, ainsi le contrôleur de vibration de notre société sont rentables.

Environnement d'utilisation :

1. Alimentation d'énergie triphasée en alimentation d'énergie de système : AC380V±10%/50Hz 30KW

2. Température ambiante : 0℃~40℃

3. Humidité relative : 0-90%, non indiqué

4. L'endroit de l'installation devrait à plat rectifier, aucun gaz corrosif, moins de poussière, il est le meilleur pour avoir une climatisation.

5. Le système de test de vibration doit être équipé d'une terre consacrée de laboratoire. la résistance de la Terre-terre est moins que 4Ω.

6. Les utilisateurs devraient préparer les écarteurs correspondants, chariot élévateur.

Paramètres techniques
