| Nom De Marque: | Sinuo |
| Numéro De Modèle: | N° de référence: |
| Nombre De Pièces: | 1 |
| Prix: | Customized |
| Conditions De Paiement: | T/T |
| Capacité à Fournir: | 30 ensembles/mois |
IEC 60086-4 Machine d'essai des batteries Les batteries au lithium Équipement d'essai d'explosion par incendie
Normes et clauses respectées
Pour les véhicules à moteur:2014Les batteries primaires ¢ Partie 4: Sécurité des batteries au lithiuml'article 6.2.5 et 6.2.7 figure 1
UL 2580 Piles pour véhicules électriques Annexes B2.10 et D3.10
UL 1642 BATÉRIES D'UTILAGE Les batteries au lithiumParagraphe 20 FIG. 20.1
UL 2054 Avantages pour les batteries FIG. 22
Paramètres techniques
| Limites d'échantillonnage |
Ce matériel d'essai interdit: Tests ou stockage de spécimens biologiques Test ou stockage d'échantillons de sources d'émissions électromagnétiques fortes Test ou stockage d'échantillons de matières radioactives Test ou stockage d'échantillons de substances hautement toxiques Épreuve ou stockage de spécimens pendant l'essai ou le stockage susceptibles de produire de telles substances ou objets |
|
| Nombre de stations | 1 station | |

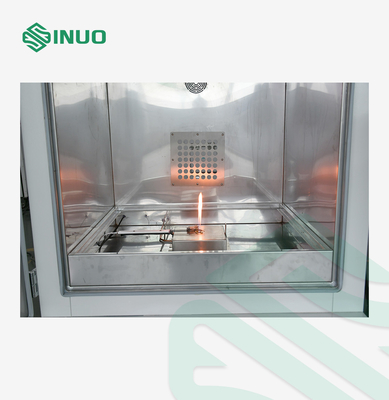

| Brûleur | Brûleur Bunsen, diamètre intérieur du tuyau de 0,375 pouce (9,5 mm) | |
| Temps d'application de la flamme | Pour les appareils de traitement de l'air | |
| Hauteur de la flamme | 10~75±2 mm peuvent être réglés | |
| Diamètre du trou d'essai | 102 mm | |
| Dispositif d'allumage du feu | Allumage automatique du feu | |
| Diagramme schématique de la torche à souffle et du dispositif d'incendie électrique | |
|
| Diamètre de la barre d'essai | Pour les appareils à commande numérique: | |
| Largeur de la couverture d'essai | 24 pouces (610 mm) ×12 pouces (305 mm), octogonale | |
| Hauteur du couvercle d'essai | 12 pouces (305 mm) | |
| Test du diamètre de la maille en aluminium | 0.010 pouces (0,25 mm) 16 trous × 16 trous | |
| Couverture de filet octogonale en acier inoxydable | Distance entre eux 2 pieds (610 mm), hauteur de couverture du filet octogonal1 pied (305 mm) | |
| Écran | 150 × 150 mm (en treillis métallique avec 20 trous par pied ou en fil d'acier de 0,017 pouce / 0,43 mm), capacité maximale:5 kg | |
|
Le dessin standard de Couverture à huit côtés |
|
|
|

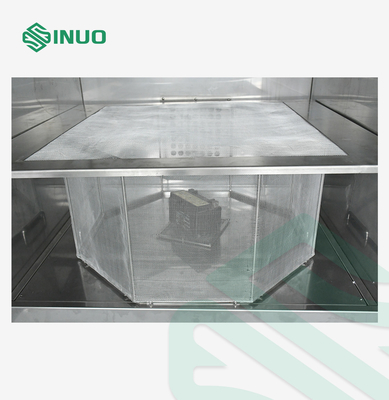

Image physique pour Couverture à huit côtés |
|
|
| Besoin de gaz de combustion | Gaz de pétrole liquéfié de haute pureté (préparé par le client) | |
| Système de commande | PLC, et une télécommande est offerte, toute la procédure d'essai entièrement automatique | |
| Indication et méthode de fonctionnement | Écran tactile | |
| Moniteur vidéo | Marque | M.I. |
| Modèle | Le numéro d'immatriculation du véhicule: | |
| Taille | 115*78*78 mm | |
| Résolution | 1296P ((3 mégapixels) | |
| Angle de vue | L'horizontale est de 360°, la verticale de 108°. | |
| Contrôle de la ZPT | Le contrôle de l'APP (horizontale + verticale) | |
| Marché de nuit en couleurs | Faible luminosité pleine couleur | |
| Vue nocturne infrarouge | Le soutien | |
| Voix à double sens | Le soutien | |
| Fonction de suivi | Le soutien | |
| Méthode d'installation | allongé à plat / à l'envers / monté sur le côté | |
| Le canal Wifi | 2.4 GHz | |
| Réservation | Il est livré avec une carte microSD 32G | |
| Taille intermédiaire | Pour les véhicules à moteur à commande autonome, la valeur de l'indicateur d'alimentation doit être égale ou supérieure à: | |
| Dimension globale | Pour les véhicules à moteur à combustion | |
| Fenêtre d'observation | 430 x 350 mm ((vidre trempé à l'épreuve de l'explosion d'une épaisseur de 20 mm), avec filet à l'épreuve de l'explosion | |
| Matériau de la chambre intérieure | SUS304 acier inoxydable | |
| Matériau de la chambre extérieure | Poudre laminée à froid, peinte | |
| Extracteur de fumée | Φ 150 mm à l'arrière | |
| En bas | Autres appareils pour l'assemblage de véhicules | |
| Port de dégagement de pression | Chambre d'essai avec dispositif de soulagement de la pression, lorsque la pression dans la chambre à mettre en place, auto-ouvrir le trou de soulagement de la pression pour libérer la pression hors de la chambre | |

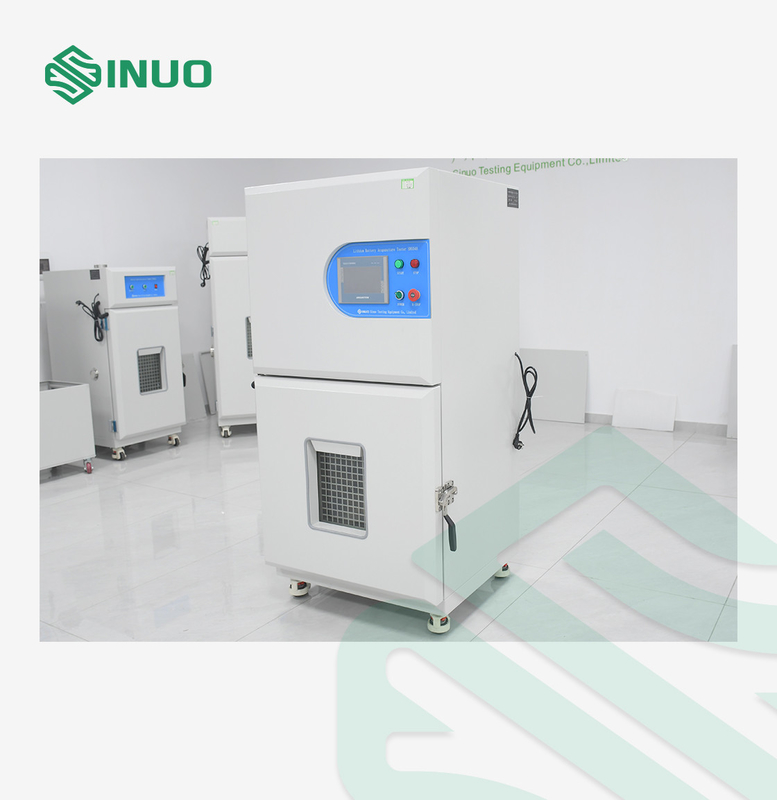

Vue d'ensemble de l'équipement
1 Vue d'ensemble du produit
1.1 Normes appliquées
Cet appareil est conforme àLa valeur de l'échantillon doit être supérieure ou égale à:La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.1, UL 1642-2009, point 20 FIG. 20.1, GB 31241-2014 Article 7.9 FIG. E. La valeur de l'échantillon est calculée en fonction de l'échantillonnage de l'échantillon.2.
1.2 Application
L'appareil d'essai d'exposition au feu des batteries est un équipement d'essai essentiel pour les fabricants de batteries et les services d'inspection de la qualité.sécurité et fiabilitéIl s'agit d'une machine d'essai idéale pour la combustion des batteries et les essais de projectiles.
1.3 Caractéristiques
1.3.1 PLC et écran tactile pour le contrôle et le fonctionnement.
1.3.2 Lorsqu'il y a un détecteur de fumée, l'échappement s'ouvre automatiquement et, lorsqu'il n'y a pas de fumée, il se ferme après un certain délai.
1.3.3 Alarme d'allumage ratée et coupure de la source de vapeur.
1.3.4 Éclairage intégré, par réflexion externe, pour assurer la durée de vie et la sécurité de l'éclairage, etc.
1.3.5 La caméra vidéo HD et la fenêtre visuelle permettent à l'opérateur d'observer clairement les changements de l'objet d'essai dans l'expérience.
1.3.6 avec verre résistant à l'explosion et équipé d'un filet en acier, double protection.
1.3.7 commandé par télécommande, la distance maximale peut atteindre 10 mètres.
1.4 Procédures d'essai

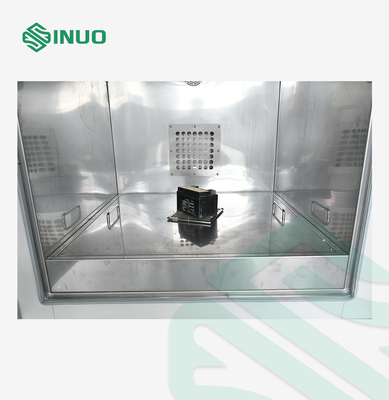

La batterie d'essai est placée sur une table plate recouverte d'une plaque de couverture avec un trou de 4 pouces de diamètre au milieu.017 pouces (0Placez un écran avec 8 côtés de 2 pieds de large (610 mm) et 1 pied de haut (305 mm) de chaque côté autour du spécimen.25 mm) fil métallique à 16-18 fils par pouceL'échantillon est placé sur une grille métallique, recouvrant le trou au centre de la table, puis chauffé jusqu'à ce qu'il explose ou soit détruit.La direction de la soupape de sécurité est parallèle au tissu d'amiante.
Acceptation: aucune partie de la batterie explosive ne pénètre dans l'écran et aucune partie ou la totalité de la batterie ne dépasse l'écran.
