promenade de ³ de 27m dans la pièce de plain-pied de la température de chambre d'essai concernant l'environnement
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Sinuo |
| Certification: | Calibration Certificate (Cost Additional) |
| Numéro de modèle: | ³ de SN886-27m |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Customized |
| Détails d'emballage: | Autre |
| Délai de livraison: | 15 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 10 ensembles/mois |
|
Détail Infomation |
|||
| Norme appliquée: | Le CEI 60068 séries | Volume efficace: | 27m³ |
|---|---|---|---|
| Température ambiante: | -40°~ 120℃ | Humidité relative: | 〜 98%RH de 30% |
| Temps de chauffage: | RT～80℃≤90min | Temps de refroidissement: | RT~-50℃≤130min |
| taille intérieure de chambre: | W3000 millimètre *D3000mm*H3000 millimètre | Matériel intérieur de chambre: | Plaques d'acier inoxydables |
| Surligner: | promenade 27m3 dans la chambre d'essai concernant l'environnement,Promenade IEC60068 dans la chambre d'essai concernant l'environnement,l'ev marchent dans la chambre d'humidité |
||
Description de produit

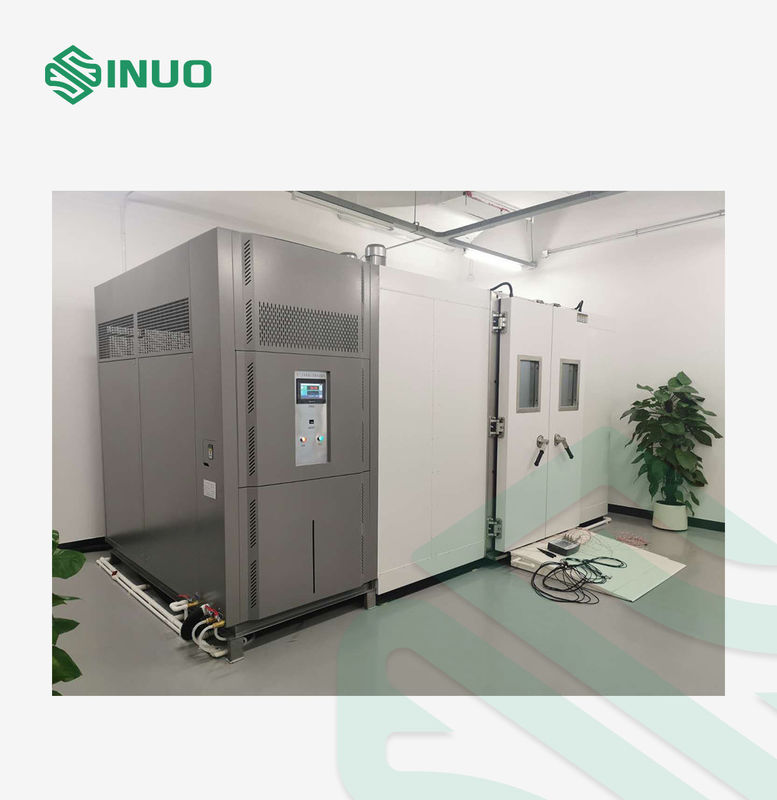

chambre de plain-pied de la température de ³ de 27m et d'essai d'humidité
Normes et clauses conformées
IEC60068-2-78 : 2012 « Essai-parties environnementales 2-78 : Cabine d'Essai-essai : La chaleur humide, équilibrée, IDT »
IEC60068-2-30 : 2005 « Essai-parties environnementales 2-30 : DB d'Essai-essai : La chaleur humide, cyclique (cycle 12h+12h), IDT »
IEC60068-2-2 : 2007 « Essai-parties environnementales 2-1 : Les essais examinent la chaleur B-sèche, IDT »
IEC60068-2-1 : 2007 « Essai-parties environnementales 2-1 : Essai-essai A : Froid, IDT »
Aperçu d'équipement
Cette chambre de plain-pied d'essai simule l'environnement variable de la température et d'humidité pour les produits ou les matériaux. Elle est très utilisée dans l'essai d'adaptabilité d'élém. élect., l'électronique, instrument et mètre et d'autres pièces de produit sous la température de ciel et terre et l'environnement humide pendant le stockage, le transport et l'utilisation, pour déterminer l'adaptabilité de la température des produits ou des matériaux ci-dessus à la température de ciel et terre et à l'environnement humide, particulièrement pour des changements d'électrification de produit de représentation et de propriétés mécaniques.
Paramètres techniques
| nom 1.Product | Chambre de plain-pied de Constant Temperature et d'essai d'humidité |
| Mode | SN886-27m3 |
| instructions 2.Applicable | |
| 2.1. Gamme applicable | Cet équipement convient aux essais de fiabilité environnementaux de simulation des divers produits électriques et électroniques et d'autres produits, parties et matériaux, tels que la température constante de ciel et terre, le changement progressif, et les tests cycliques. |
| 2.2. Restrictions d'essai de sécurité |
A) Essai et stockage des échantillons de substances inflammables, explosives et volatiles B) Essai des échantillons de substance corrosive, essai et stockage des échantillons biologiques C) Essai et stockage des échantillons électromagnétiques forts de source d'émission |
| 3.Volume et taille | |
| 3.1. Volume efficace | ³ de 27m |
| 3.2. Taille intérieure de chambre | W3000 millimètre *D3000mm*H3000 millimètre |
| 3.3. Taille externe de chambre |
Au sujet de W5700 mm*D5000 mm*H3200 millimètres (à l'exclusion de la taille d'unité) Rappel : Veuillez se référer à la conception finale et confirmez les trois vues pour les dimensions externes |
| 4.Performance | |
| 4.1. Méthode de refroidissement | Refroidissement par l'eau |
| 4.2. Température ambiante | -40°~ 120℃ |
| 4.3. Humidité relative | 30%-98%RH |
| 4.4. Fluctuation de /humidity de la température | ±2℃/±2.0%RH |
| 4.5. Exactitude de résolution de la température | 0.01℃ |
| 4.6. Exactitude de résolution d'humidité | 0.01RH |
| 4.7. Uniformité de la température | ≤2℃ |
| 4.8. Uniformité d'humidité | < 75="">75%RH±5%RH |
| 4.9. Temps de chauffage | RT~80℃≤90min |
| 4.10. Temps de refroidissement | RT~-50℃≤130min |
| 4.11. La hausse et la chute de la température dépassent | ≤±1℃ |
| 4.12. Situation de charge | 4KW (capacité se produisante de la chaleur de l'échantillon) |
| 4.14. Normes d'essai |
IEC60068-2-1 : 2007 « Essai-parties environnementales 2-1 : Essai-essai A : Froid, IDT » IEC60068-2-2 : 2007 « Essai-parties environnementales 2-1 : Les essais examinent la chaleur B-sèche, IDT » IEC60068-2-78 : 2012 « Essai-parties environnementales 2-78 : Cabine d'Essai-essai : La chaleur humide, équilibrée, IDT » IEC60068-2-30 : 2005 « Essai-parties environnementales 2-30 : DB d'Essai-essai : La chaleur humide, cyclique (cycle 12h+12h), IDT » |
| 4.15. Schéma de principe de la température et d'humidité |
Picoseconde : Humidité standard 20%~95%HR |
| 5.Structure et matériel | |
| 5,1 matériel externe de chambre | Adopt a avancé la peinture non-statique de nano-cuisson de froid et de plaque d'acier chaude |
| 5.2. Matériel intérieur de chambre | Plaque d'acier SUS304 inoxydable |
| 5.3. Matériaux d'isolation thermique | Mousse de polyuréthane rigide à hautes températures et résistante au feu |
| 5.4. Bande de cachetage de cadre de porte | Bande de cachetage en caoutchouc de silicone |
| 5.5. Porte de chambre | les portes de Double-feuille ouvrent extérieur, le cadre de porte et le bord du panneau de porte sont équipés des dispositifs de chauffage et du fossé électriques de débordement |
| 5.6. Voyant à niveau visible de chauffage électrique |
Quantité : 2 Emplacement : Sur la porte de la salle d'essai (ou de l'endroit indiqué par le client) Forme : le vide à 3 couches a renforcé le verre avec l'élément de chauffe antivoile intégré |

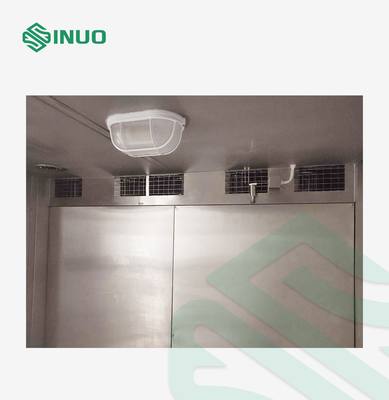

| 5.7. Éclairage | Lampe économiseuse d'énergie anti-déflagrante résistante à la température de ciel et terre |
| 5.8. Port d'équilibre de pression | Tout l'alliage d'aluminium avec la ligne 4 ensembles d'anti-sueur des fenêtres de pression d'autoréglage |
| 5.9. Incidence de poids | Charge de laboratoire : 1000KG |
| 5.10. Trou témoin |
Un trou avec un diamètre de φ100mm sur le mur latéral gauche de chambre et équipé d'une prise en caoutchouc d'isolement et d'une couverture en caoutchouc en même temps.
|

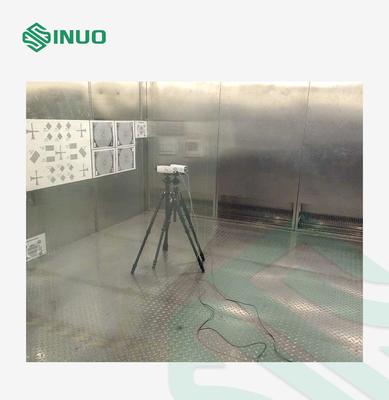

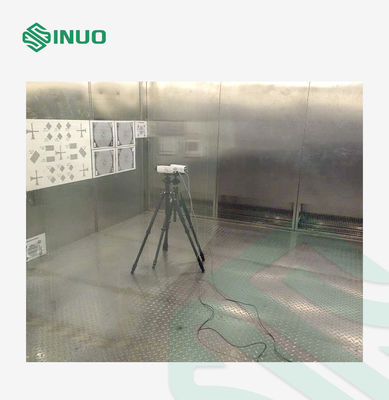

| 5.11. Plancher antidérapant |
Le plancher adopte une conception antidérapante d'acier inoxydable de 4.0mm pour empêcher le personnel d'être blessée pendant des opérations internes.
|
| 5,12 drainage |
Le plancher est conçu avec un réservoir de drainage,
et la chambre d'essai n'a aucune eau à l'intérieur après l'extrémité de la haute température et de l'essai d'humidité
|
| Tasse de 5,13 pieds |
La tasse de pied de la boîte électrique adopte la protection de silicagel pour absorber le choc et pour protéger le compresseur et la soudure de cuivre de tuyau
|
| 5.15. Bruit de la machine entière | ≦80dB |
| 6. dispositif de climatisation | |
| 6.1. Méthode de la température constante | Adoptez la méthode froide d'équilibre |
| 6.2. Principe de fonctionnement d'économie d'énergie |
Méthode constante conventionnelle d'humidité : Quand la température réelle atteint la température réglée, la capacité de refroidissement du compresseur demeure inchangée, et la méthode de chauffage est employée pour compenser la capacité de refroidissement du compresseur de réaliser l'équilibre de la température dans la boîte. Méthode froide d'équilibre : Quand la température réelle atteint la valeur réglée, la sortie froide de vanne électromagnétique est commandée par le contrôleur PID, et la température dans la boîte est équilibrée par la sortie de refroidissement commandée. Comparé à la méthode constante conventionnelle d'humidité, la chaleur dégagée est réduite pour faire l'unité entière comparée à la méthode conventionnelle, l'équipement peut réaliser l'économie d'énergie de 40% |
| 6.3. Méthode de refroidissement à l'air | Réfrigération de compresseur de cascade |
| 6.4. Moteur de circulation | Moteur à induction de basse tension de Taïwan Tatung |
| 6.5. Capteur |
Avec capteur et contrôleur de la température et de mesure d'umidity Capteur de résistance du platine PT100 |
| 6.6. Roue de vent | fan de circulation de centrifugeur de Multi-aile, lame résistante à la température d'alliage d'aluminium de ciel et terre |
| système 7.Refrigerating | |
| 7.1. Méthode de refroidissement | Type silencieux importé original de cascade, rendement élevé et compresseur économiseur d'énergie |
| 7.2. Compresseur |
L'original a importé le compresseur semi-hermétique allemand de Bitzer. 2 ensembles de compresseurs 6HP
|
| 7.3. Réfrigérant |
protection de l'environnement HFC404A (Honeywell) de Non-fluor et réfrigérant de Dupont R23
|
| 7.4. Condensateur |
Type à haute efficacité de coquille et de tube (refroidissement par l'eau)
Équipé de la tour d'eau de refroidissement (marque bien connue) et de la canalisation
|
| 7.5. Vaporisateur |
Vaporisateur multisection à haute efficacité d'aileron avec la membrane hydrophile (aileron épaissi)
|
| 7.6. Séparateur d'huile |
Emerson aw
|
| 7.7. Valve d'expansion |
Valve de dilatation thermique de Danfoss
|
| 7.8. Vanne électromagnétique |
Le Japon Saginomiya et Danfoss
|
| 7.9. D'autres accessoires |
Tous les produits de haute qualité de la première marque internationale (décrite du côté droit : séchant le filtre)
|
| 7.10. Déshumidification |
Gelant et déshydratant par le système de réfrigération (l'air dans les passages de boîte par le vaporisateur au-dessous de la température de point de condensation, et de l'eau est précipité).
des ailerons de vaporisateur de *Choose il est facile glisser avec le traitement hydrophile de membrane, une meilleure représentation de déshumidification, parce que la tension de l'eau des ailerons en aluminium de membrane hydrophile est petite, les gouttelettes d'eau de la condensation d'air, et il n'est pas facile de produire les ponts obstructifs en eau dans l'espace d'aileron. De ce fait considérablement amélioration de l'efficacité de déshumidification ! |
| 8. Système de chauffage et d'humidification | |
| 8.1. Méthode de chauffage | Chauffage électrique |
| 8.2. Méthode d'offre de vapeur | L'injection directe ouverte, l'intérieur du générateur est directement reliée à la chambre d'essai, gardant la pression interne de près de zéro |

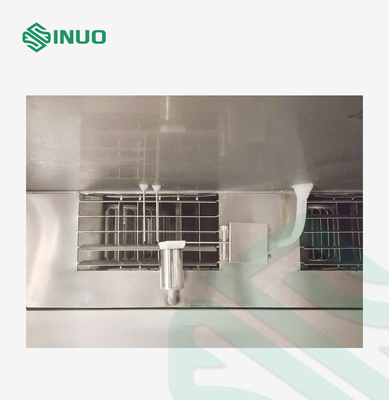

| 8.3. Tube de chauffage |
Le tube électrique de chauffage d'alliage à ailettes de nickel-chrome d'acier inoxydable, conception de chauffage d'adhérence d'anti-MC de tube, connexion d'appareil de chauffage, fil résistant à la chaleur est utilisé, l'appareil de chauffage est placé dans le conduit d'air de circulation sur le dessus de la boîte, et des matériaux résistants au feu et thermoisolants sont ajoutés autour de elle
|
| 8.4. Tube d'humidification |
A) Le cylindre d'humidification (méthode de chaudière) est utilisé pour l'humidification, qui est plus rapide que l'humidification extérieure traditionnelle (type de casserole de l'eau) et a une exactitude de contrôle plus élevée. Dans la boîte Il ne produira pas la pollution d'impureté telle que l'échelle, a la bonne représentation de bas-humidité, et est facile de nettoyer. B) Le tube d'humidification adopte toute l'enveloppe sans couture en acier inoxydable, la résistance d'isolation est plus grande que 50MΩ, et a un contrôleur de prévention de sec-brûlure C) Le cylindre d'humidification est fait d'acier inoxydable et a un voyant à niveau visible de niveau d'eau. D) Basse température avec de l'air sec
|
| 8.5. Méthode de contrôle |
Le contrôle de non contact le signal de sortie du contrôleur réalise la haute précision par le relais à semi-conducteur de SSR Contrôle de non contact de commutateur |
| 8.6. Chaudière d'humidification | Installé à l'intérieur de la salle de machine |
| 8.7. Traitement de l'eau d'humidification | Équipé d'un dispositif consacré d'adoucissement de l'eau, qui peut effectivement enlever des impuretés dans l'eau (1 ensemble de périphérique du système pur de repêchage de l'eau, avec le filtre de charbon actif pour filtrer des impuretés de l'eau). |
| système 9.Control | |
| 9.1. Contrôleur | Le contrôleur a l'affichage anglais, fonction d'auto-diagnostic, incite la cause de la méthode d'échec et de traitement, et les disques des essais et le processus |
| 9.2. Interface de dialogue | Ecran couleur industriel d'affichage à cristaux liquides d'écran tactile d'architecture de contrôle, mode de dialogue anglais de menu |
| 9.3. Établissement de l'exactitude | La température 0.1℃, temps 0,1 minutes, humidité 1%RH |
| 9.4. Entrée de la température | Capteur à haute précision |
| 9.5. Entrée d'humidité | Capteur électrostatique à haute précision d'humidité de capacité |
| 9.6. Méthode de contrôle | Contrôle de PID |
| 9.7. Mode d'opération | Mode d'opération de programme, mode d'opération de valeur fixe, mode d'opération de démarrage de synchronisation |
| 9.8. Capacité de système | 1000 groupes de segments programs*100 par groupe (1000 fois peuvent être faites un cycle séparément), le nombre de segments exigés par chaque groupe de programmes peuvent être divisés arbitrairement, et chaque groupe de programmes peut être librement lié entre eux |
| 9.9. Affichage d'essais | La température réglée, la température mesurée, délai de fonctionnement total, délai de fonctionnement de segment, temps de segment, statut de chauffage, temps de calendrier, etc. demeurants. |
| 9.10. Fonction intégrée de PLC | Il peut directement conduire chaque pièce d'exécution, et l'opération de logique est accomplie par le logiciel de PLC |
| 9.11. Sélection automatique des conditions de travail de réfrigérateur | Selon différentes conditions d'essai, choisissez automatiquement l'état fonctionnant du réfrigérateur |
| 9.12. Interface de communication | Équipé de l'interface RS485, il peut être relié à un ordinateur externe pour le contrôle de température à distance, et il a une fonction de diagnostic à distance d'ordinateur. Il peut ajuster et surveiller l'opération de l'équipement, des programmes, des instructions, et du logiciel par le réseau inter. |
| 10. Les composantes principales du circuit de commande |
Les composantes principales du circuit de commande sont toutes les marques de haute qualité
|
| 11. Fonction de protection de sécurité |
1. Protection de surchauffe de produit d'essai (indépendant) 2. Sans le commutateur de protection de fusible 3. Commutateur de surchauffe de protection d'appareil de chauffage 4. Le compresseur est surchargé et surchauffé 5. Haute et à basse pression protection de compresseur 6. Dispositif de protection de surintensité de système 7. Les auto-diagnostics de contrôleur le défaut et les affichages il 8. La pression d'eau de refroidissement est protection si basse 9. Protection de fuite, protection de court-circuit, protection fausse de phase/perte de phase, protection de surcharge de fan, indépendantes au-dessus de la protection de la température, la protection de manque d'eau, la protection de coupe de l'eau, l'indication d'opération, le bruit et l'alarme légère, la mise hors tension automatique après alarme, etc. |
| 12. États d'utilisation |
1. Température ambiante : -5℃~+28℃ ; 2. Hygrométrie : ≤85%RH ; 3. Pression atmosphérique : 80kPa~106kPa 4. Aucune vibration forte autour 5. Alimentation d'énergie d'équipement : (note que l'alimentation d'énergie d'essai n'est pas incluse) 5,1 reliez à C.A. de l'alimentation d'énergie 380V (±10%), fil triphasé + fil de Terre de Protection, fondant le ≤ 4Ω de résistance ; 5,2 puissance totale : au sujet de 30KW 5,3 courant fonctionnant maximum : au sujet de 70A |
