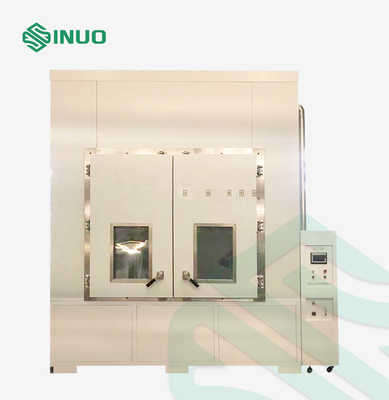

Le grand CEI 60529 de la chambre IP6X 12 CBM d'essai du sable IP56 et de la poussière

1. Structure d'équipement et technique :

Taille intérieure de chambre (millimètre) : 2000×2000×3000 (Widthx DepthxHeight), peut être adapté aux besoins du client


Taille externe (millimètre) : 2700×2300×4200 (Widthx DepthxHeight), à condition d'échelle grandeur.

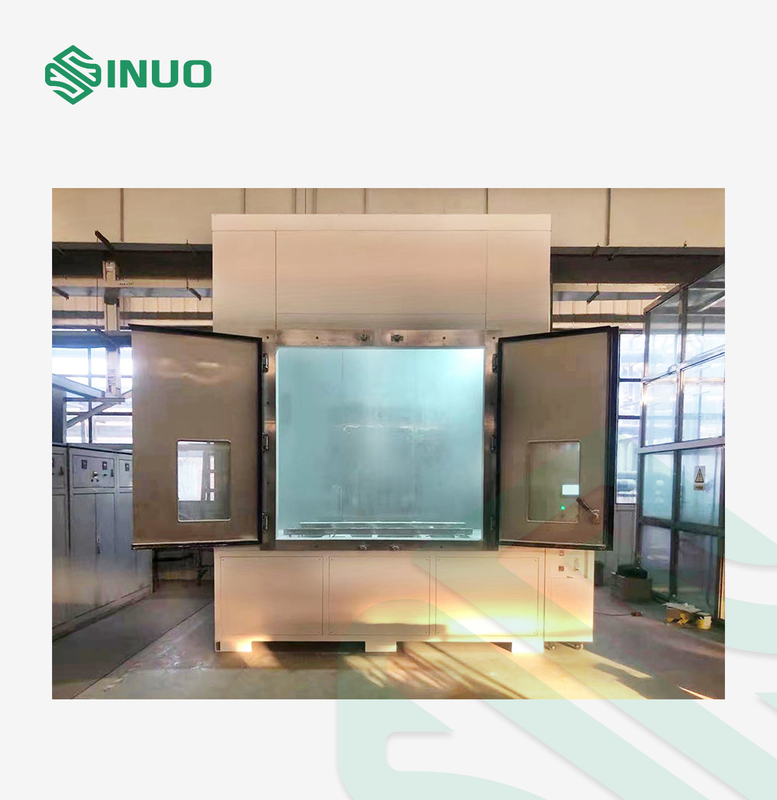

Porte : double porte ouverte (avec le voyant à niveau visible sur chaque porte), taille simple de porte : W900mm*H2500mm.

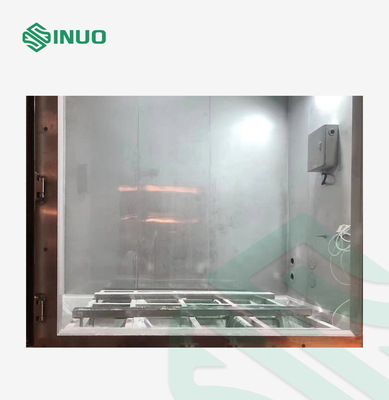

Il y a un rail pour transporter l'échantillon (note : le client peut avoir besoin d'un chariot élévateur pour transférer le spécimen lourd sur le rail premièrement), et peut résister à 1 tonne du spécimen.

Température ambiante : RT+10℃~60℃ (système de cuisson de chauffage et de poussière)

Humidité relative : ≤85%RH

Vitesse de flux d'air : pas davantage que 2m/s

Concentration en poussière : ³ de 2~4kg/m

Spécifications de la poussière : Le sec la poudre de talc qui peut passer par la perforation rectangulaire avec le tamis 75um et le fil du diamètre 50um

Temps de vibration de la poussière : 1S-999H réglable

Temps de soufflement de la poussière : 1S-999H réglable

Déshumidification de la poussière : déshumidification de chauffage électrique

Mode opérationnel : mode 100, mode de valeur fixe

Système de contrôle : écran tactile incorporé d'affichage à cristaux liquides de grand-écran

Données économisant et imprimant

Trou d'avance : φ50 millimètre ; avec la prise de cachetage

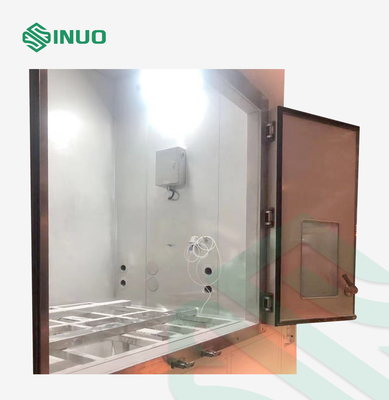

Revêtement de chambre : utilisant 201 aciers inoxydables

Partie moyenne : couche d'isolation

Le corps de chambre est fait de plaques d'acier de couleur

Protection de sécurité : alarme de surintensité de fan, perte de phase de puissance, protection d'ordre de phase ; arrêt automatique et alimentation d'énergie découpée en cas d'accident

Quand il n'y a aucune charge, il doit y a une température et un système de détection d'humidité avec une fonction d'affichage

Alimentation d'énergie : 380V triphasé, 50Hz

2. La poudre de talc devrait être filtrée à l'aide d'une maille en métal. Le diamètre de fil est 50μm et la grosseur de maille est 75μm. La quantité de poudre de talc est 2kg par mètre cube de la chambre d'essai, et le nombre d'utilisations ne dépassera pas 20 fois. Le système peut maintenir une densité uniforme de la poussière suspendue dans la chambre d'essai.

3. La coquille du sujet d'expérience est placée dans la chambre d'essai. La pression dans la coquille devrait être gardée au-dessous de la pression atmosphérique par la pompe à vide. La pression atmosphérique dans la chambre d'essai peut également être changée pour réaliser les changements périodiques de la pression de la chambre d'essai.

4. Le but de l'essai est d'employer la différence de pression pour dessiner l'air dans la chambre dans l'équipement. Le volume de pompage est 80 fois le volume de la coquille de DUT, et la vitesse de pompage ne dépasse pas 60 fois le volume de coquille par heure. En aucun cas si la différence de pression dépasse 2kPa.

5. L'instrument ont un dispositif d'arrêt d'urgence pour assurer la sécurité quand l'essai est anormal.

6. Le couvercle (porte) de la chambre scellée d'essai est scellé sûrement. Le mur intérieur de la chambre d'essai est fait de matériel conducteur et fondu pour éviter l'accumulation de l'électricité statique.

7. Le système a la fonction de la récupération et du traitement de la poussière après l'essai.

Aperçu d'équipement

La chambre d'essai de la poussière de sable convient essai de scellage de capacité de résistance à pièces et de sable et de poussière de la clôture des produits, de la voiture et des pièces de rechange et des phoques électriques et électroniques de motos. Afin de détecter l'utilisation, stockage, performances de transport des produits électriques et électroniques, voiture et pièces de rechange et phoques de motos sous l'environnement de sable et de poussière.

L'équipement de test emploie intelligent et le système de contrôle humanisé de PLC, l'intérieur de l'équipement de test est fait de 201 de haute qualité acier inoxydable, milieu est couche d'isolation, la clôture est des plaques d'acier de couleur. Et il a également le grand voyant à niveau visible et le dispositif manuel d'essuie-glace. La protection de sécurité est bonne.

La chambre d'essai de sable et de poussière est conçue et fabriquée selon IEC60529 la figue 2 IP5X et IP6X.
