Essai de passe-fils de câble de prise de connecteur d'équipement d'essai du CEI 61851 EVSE
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Sinuo |
| Certification: | Calibration Certificate (Cost Additional) |
| Numéro de modèle: | SN1007 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Negotiation |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 ensembles/mois |
|
Détail Infomation |
|||
| Norme appliquée: | Le CEI 61851-1 | Échantillon d'essai: | Connecteur d'EVSE, prise |
|---|---|---|---|
| Contenu d'essai: | Passe-fils | Méthode de contrôle: | Contrôle de bouton |
| Bras de couple: | R100mm (Ф200mm) | Fréquence de traction: | 1 cycle/s |
| Temps de la torsion: | 1 minute | Cycles de traction: | 100 cycles |
| Surligner: | Équipement d'essai du CEI 61851 EVSE,Équipement d'essai du CEI 62196 EVSE,Équipement d'essai de passe-fils du CEI 62196 |
||
Description de produit
Équipement d'essai de passe-fils de câble de prise de connecteur du CEI 61851 EVSE
Normes et clauses conformées
Le CEI 61851-1 2017 systèmes de remplissage conducteurs de véhicule électrique - partie : Clause 11,6 de conditions générales.
Figure 2020 de la clause 25,3 du CEI 62196-1 Ed.4CDV 17 et tableau 11.
IEC60309-1 : 2012 clause 23,3, etc.
Aperçu d'équipement

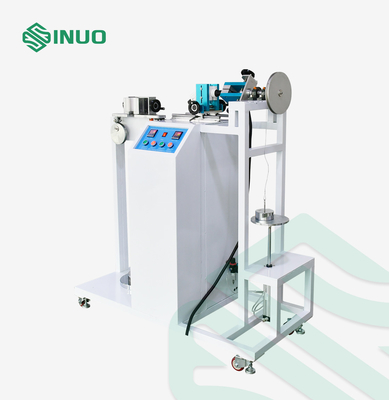

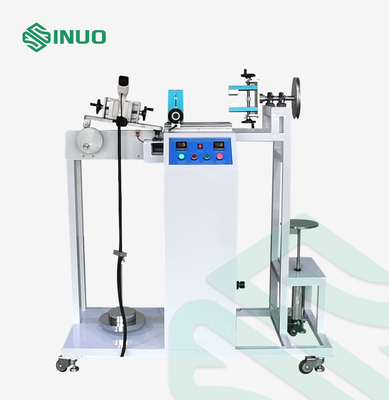

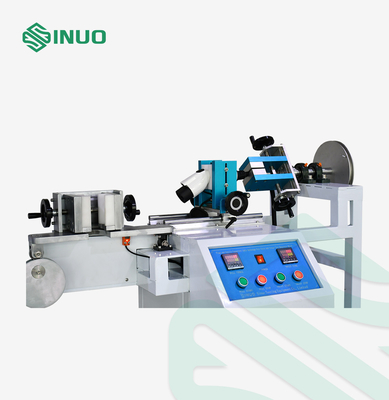

Cet équipement de test de passe-fils de câble est utilisé pour examiner les prises de véhicule, et des prise-débouchés, connecteurs pour résister à la force et au couple spécifiques de traction.

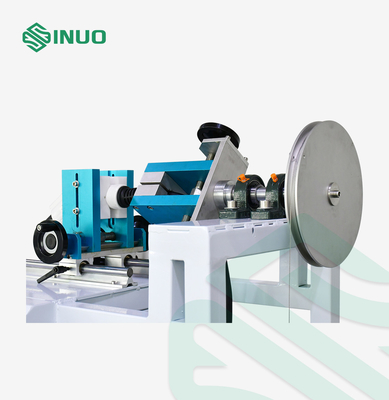

La traction est réalisée par le moteur de vitesse-réglementation monophasé pour conduire le mécanisme excentrique, le de vitesse de moteur est réglable, pour assurer le moment précis pour chaque force de traction s'est appliquée ; le couple est réalisé en libérant le poids de couple par le cylindre d'air.
Paramètres techniques
| Méthode d'opération | Opération de bouton |
| Mode d'entraînement | Moteur et cylindre |
| Poids de force de traction |
40N*2, 50N*2, 60N*1, 110N*1,250N*1 Peut réaliser 160N, 200N, 240N, 250N, 500N, force de la traction 600N |
| Poids de couple |
6N*1, 7N*1, 12N*1, 15N*1, 23N*1, 110N*1 Peut réaliser 0.6N.m, 0.7N.m, 1.2N.m, 1.5N.m, 2.3N.m, couple de 11N.m |
| Bras de couple | Ф200mm |
| Fréquence de traction | 1 cycle/s |
| Cycles de traction | 1-999999 cycles, peuvent être préréglés, défaut 100 cycles |
| Serrez à la clé dynamométrique le temps appliqué | 0-99999.9S, peut être préréglé, défaut 1 minute |
| Montage | Un ensemble de montages universels |
| Dimensions et poids d'équipement | L 1560mm*W 600mm*H 1530mm, approximativement 220KG |
| Alimentation d'énergie | Monophasé AC220V±10%, 50/60Hz ou AC110V, 60Hz |
