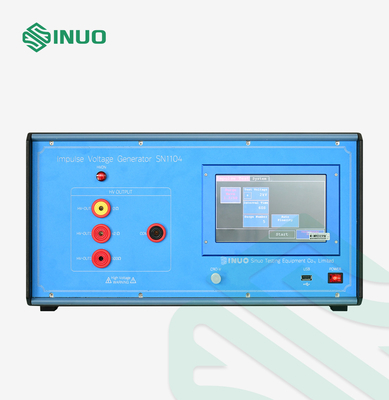

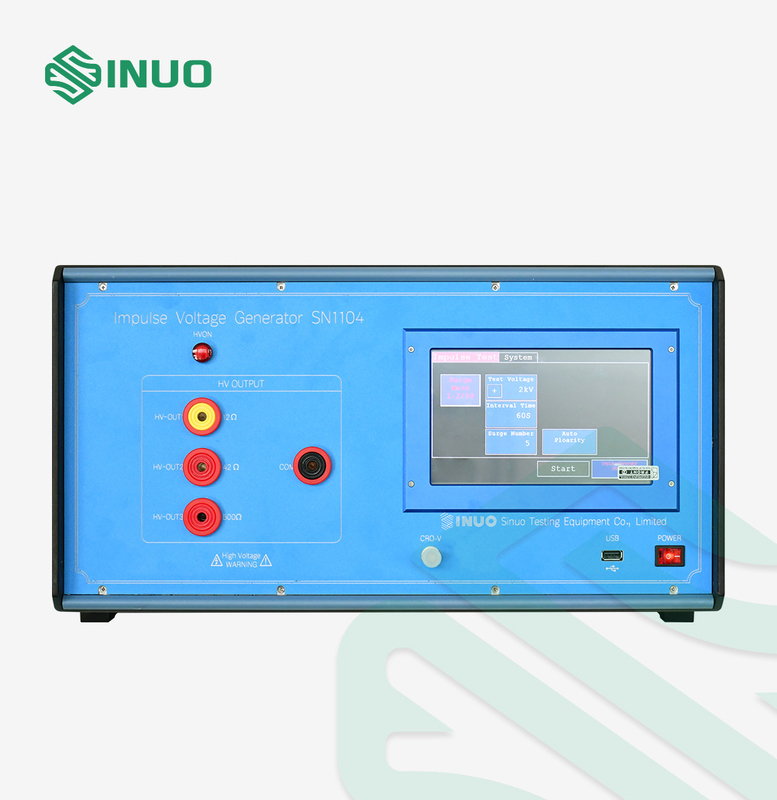

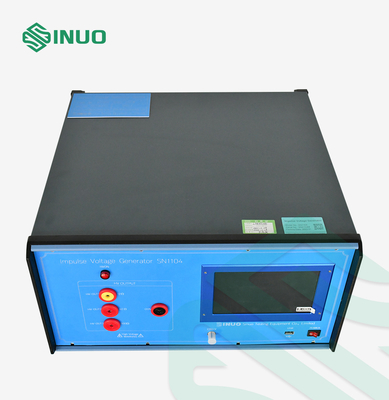

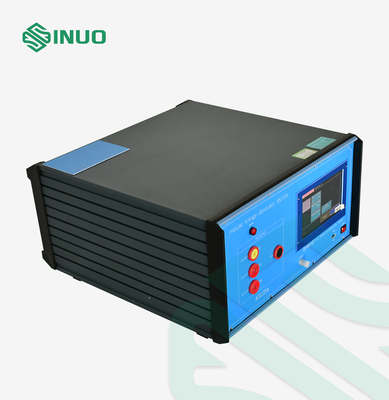

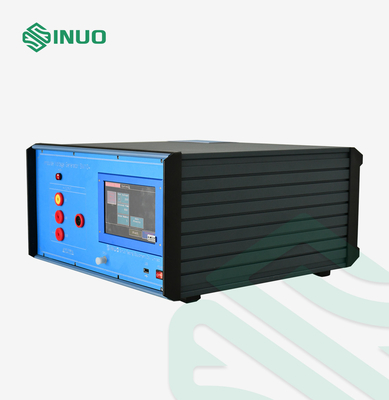

Appareillage diélectrique d'essai de tenue d'impulsion d'équipement d'essai d'EVSE

Appareillage diélectrique d'essai de tenue d'impulsion d'équipement d'essai d'EVSE

Nom De Marque:	Sinuo
Numéro De Modèle:	SN1104
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	30 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Basse tension:

2500 V~ 12500V

Haute tension:

300V~2500V

Chaîne de tension:

Dc 300 V~ 12500V

Résistance interne:

12Ω, 42Ω, 500Ω

Temps d'intervalle d'impact:

5 | 99s peut être placé

nombre de cycles:

1 | 9999 peuvent être placés

Mode de polarité:

Positif et négatif

Méthode d'affichage:

7" AFFICHAGE À CRISTAUX LIQUIDES

Détails d'emballage:

Boîte de carton

Capacité d'approvisionnement:

30 ensembles/mois

Mettre en évidence:

Équipement d'essai du CEI EVSE d'affichage à cristaux liquides

Équipement d'essai du CEI EVSE

Essai diélectrique de tenue d'impulsion d'EVSE

Description du produit

équipement d'essai diélectrique de la tenue EVSE de l'impulsion 1.2µs/50µs

Normes et clauses conformées

Système de remplissage conducteur de véhicule électrique d'IEC/CDV 61851-1 « - partie : Clause 12,3 de conditions générales »

Coordination d'isolation du CEI 60664-1 « pour l'équipement dans les circuits d'alimentation de basse tension - partie : Principes, conditions et essais »

Le CEI 61180" méthodes d'essai à haute tension pour l'équipement de basse tension - conditions de définitions, d'essai et de procédure, équipement de test »

Aperçu d'équipements

Application : Elle est employée pour détecter la coupure au-dessus de la tension des composants et le dégagement électrique et la ligne de fuite.

Échantillon d'essai : Appareil électroménager, audio, vidéo et appareil électronique semblable.

Caractéristique : Cet appareil de contrôle de tension d'impulsion est un dispositif standard d'essai de vague de foudre avec du temps d'avant de la forme d'onde 1.2/50µs est 1,2 µs, temps à de demi-valeur est 50 µs, il est un appareil de contrôle destructif. La panne d'échantillon produira une étincelle et acoustique, tension de crête d'instrument que la tension à vide est diminuée sensiblement (de près de zéro), quand appliquant la même tension dans le prochain essai, elle montrera également le phénomène ci-dessus.

Paramètres techniques

Modèle	SN1104
Haute tension de C.C	12.5kV maximal
Vague de tension d'impulsion	Temps de front des ondes d'impulsion : ± 30 % de 1,2 µs ; De demi-valeur de après le temps de vague : ± 20 % de 50 µs (Note : la forme d'onde peut être vérifiée par un oscilloscope externe.)
Résistance interne d'instrument	12Ω± 10%, 40Ω± 10%, élément de la résistance trois de 500Ω± 10%, peut être commuté en choisissant le terminal différent
Tension de crête : 300 V~ 12,500V	Le bas : 300V~2,500V Haut : 2 500 V~ 12,500V
Temps d'intervalle d'impact	5 \| 99s
Cycles d'impact	1 \| 9999
Polarité	Positif et négatif
Source d'énergie fonctionnante	Tension évaluée : \| 220V±10%, 50Hz
Dimension	630mm×600mm×380mm
Poids	30 KILOGRAMMES

Questions et réponses

Q : La forme d'onde d'impulsion peut-elle être vérifiée directement sur cet appareil ?

: Ce générateur de tension d'impulsion devrait fonctionner avec un oscilloscope externe pour regarder la forme d'onde.

forme d'onde de tension d'impulsion 12.5kV

Appareillage diélectrique d'essai de tenue d'impulsion d'équipement d'essai d'EVSE 1
