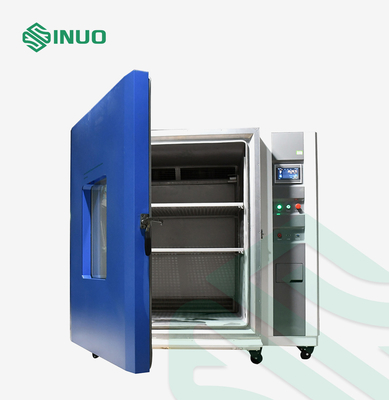

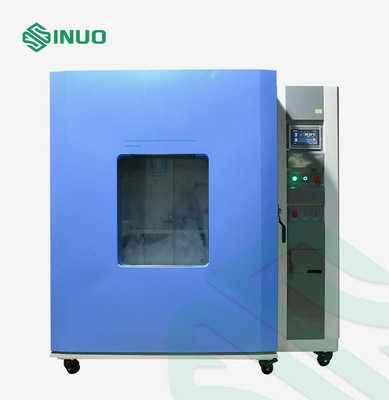

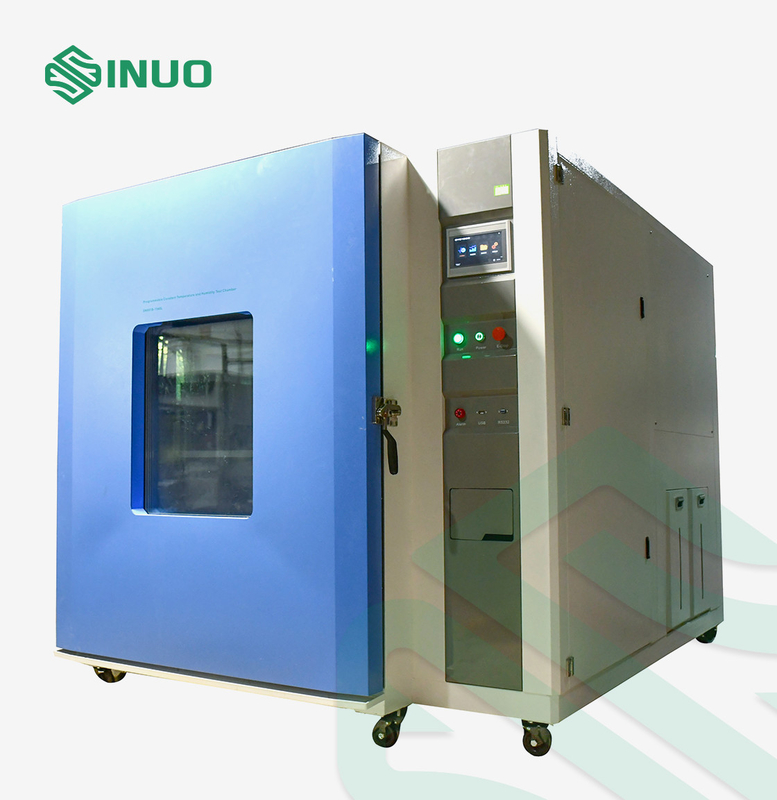

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE

Nom De Marque:	Sinuo
Numéro De Modèle:	SN881-1200L
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	10 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

La Chine

Certification:

Calibration Certificate (Cost Additional)

Norme conformée:

IEC60068-2

Volume satisfait nominal:

1200L

Écart de température:

-55 ℃~+100℃

Fluctuation de la température:

≤±0.5℃ (état stable)

Uniformité de la température:

≤2.0℃ (état stable)

Erreur d'hygrométrie:

±3.0%RH

Temps de chauffage:

minute 3℃/(non linéaire sous aucune charge)

Temps de refroidissement:

1℃/min (non linéaire sous aucune charge)

Détails d'emballage:

boîte de contreplaqué

Capacité d'approvisionnement:

10 ensembles/mois

Mettre en évidence:

Équipement d'essai programmable d'EVSE

Équipement d'essai de l'humidité EVSE

Équipement d'essai à C.A. IEC60068

Description du produit

Chambre d'essai de température et d'humidité constantes programmables pour AC EVSE

Normes et clauses respectées

IEC60068-2-1:2007 "Essais environnementaux - Partie 2-1 : Tests - Test A : Froid, IDT"

IEC60068-2-2:2007 "Tests environnementaux - Partie 2-1 : Tests - Test B-Chaleur sèche, IDT"

IEC60068-2-78:2012 "Essais environnementaux - Partie 2-78 : Tests - Cabine d'essai : Chaleur humide, état stable, IDT"

IEC60068-2-30:2005 "Essais environnementaux - Partie 2-30 : Tests - Test Db : Chaleur humide, cyclique (cycle 12h + 12h), IDT"

Paramètres techniques

Limite de l'échantillon

Cette chambre d'essai interdit :
Analyse ou stockage d'échantillons de substances inflammables, explosives et volatiles
Essais ou stockage d'échantillons de substances corrosives
Analyse ou stockage d'échantillons biologiques
Test ou stockage d'échantillons de sources d'émissions électromagnétiques fortes
Essais ou stockage d'échantillons de matières radioactives
Test ou stockage d'échantillons de substances hautement toxiques
Test ou stockage d'échantillons susceptibles de produire des matières inflammables, explosives, volatiles, hautement toxiques, corrosives et radioactives pendant les tests ou le stockage

Volume, taille et poids

Volume de contenu nominal

1200L

Taille de la chambre intérieure

L(1000) mm *P (1000) mm* H (1200) mm

Dimensions extérieures

Environ.L (1450) mm *P (1250) mm* H (2050) mm (hors partie supérieure du moteur)

Lester

Environ.780KG

Performance

Écart de température

Plage de température : -55 ℃～+100℃

Plage d'humidité

(25 ～ 98) % HR (reportez-vous au tableau des plages de température et d'humidité contrôlables, pas de charge active d'humidité et de chaleur)

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE 0

Tableau des plages de température et d'humidité contrôlables

Fluctuations de température

≤±0.5℃ (état stable)

Uniformité de la température

≤2.0℃ (état stable)

Temps de chauffe

3℃/ min (non linéaire sous aucune charge)

Temps de refroidissement

1℃/min (non linéaire sous aucune charge)

Erreur d'humidité relative
(chaleur humide uniquement)

±3,0 % HR

Précision d'affichage de la température et de l'humidité

0,01 °C/0,1 % HR

Capacité de manutention de charges vives

1000 Watts à +20°C ;

800 Watts à 0°C ;

500 Watts à -20°C ;et

300 Watts à -40°C.

Bruit de travail

Niveau sonore≤85dB

(Mesuré dans une pièce insonorisée avec une température ambiante de 25 ° C et un faible écho ; en utilisant la pondération A, la valeur moyenne de 8 points est testée ; chaque point de test est à 1 mètre de la source de bruit et à 1 mètre du sol)

Caractéristiques structurelles

Matériel

1. Matériau de la paroi extérieure : tôle d'acier laminée à froid, décapage et phosphatation de la peinture de cuisson en poudre avancée
2. Matériau de la paroi intérieure : plaque en acier inoxydable SUS304 #
3. Matériau d'isolation de la chambre : mousse de polyuréthane rigide + fibre de verre

Pièces de conduit d'air

Ventilateur centrifuge;la sortie d'air peut régler le volume d'air, la hauteur et le volume d'air de retour

Porte

Porte ouverte simple, avec poignée anti-réaction de type poignée, la porte est équipée d'une fenêtre d'observation, d'une lampe d'éclairage, d'un dispositif de chauffage électrique anti-condensation pour cadre de fenêtre/porte, taille de la porte : 1,0 x 1,2 m.

Fenêtre d'observation

La porte est dotée d'une fenêtre d'observation en verre trempé antidéflagrant à film conducteur (avec fonction anti-condensation), taille de la fenêtre : 500W × 600H (mm)

Ventilateur

Ventilateur centrifuge à axe long

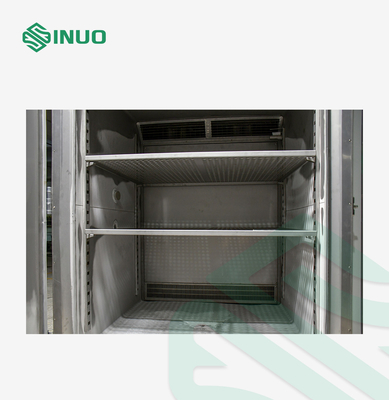

Portoir d'échantillons

Deux supports à plateaux mobiles réglables en acier inoxydable intégrés

Turbine

Utiliser une turbine en acier inoxydable importée de Taiwan

Chauffage

Chauffage électrique en alliage nickel-chrome

Compresseur de réfrigération

Compresseur français Tecumseh

Évaporateur

Évaporateur à ailettes

Méthode de réfrigération

Cascade de compresseurs mécaniques

Méthode de refroidissement

Refroidissement par air

Instrument de contrôle de la température

Contrôleur programmable tactile LCD intelligent de 7 pouces

Trou de plomb

Φ50mm, 2 pièces, chacune est équipée d'un bouchon en caoutchouc mousse spécial (situé sur le côté gauche de la chambre)

Étagères amovibles

2 ensembles, chacun peut contenir un minimum de 20 kg

Systèmes de chauffage, d'humidification et de réfrigération et leurs principes de fonctionnement

Système de chauffage

Tube de chauffage anti-sec de type manchon en acier inoxydable fil chauffant en alliage nickel-chrome intégré

Le chauffage électrique à grande vitesse en acier inoxydable à ailettes en forme de U est utilisé pour le chauffage

Système complètement indépendant, n'affecte pas le circuit de contrôle

Système d'humidification

Méthode d'humidification :

1. Méthode d'humidification de la chaudière amovible externe ou humidification du réservoir d'eau intégré

2. Humidificateur blindé en acier inoxydable

3. Mode de contrôle de l'humidificateur : réglage de la largeur d'impulsion à période égale sans contact, SSR (relais à semi-conducteurs)

4. Dispositif de contrôle du niveau d'eau, dispositif de combustion anti-séchage de l'humidificateur, dispositif de collecte des sédiments, fenêtre d'observation du niveau de liquide

5. Puissance de l'humidificateur : 6KW

Humidificateur:

1. Dispositif d'alimentation en eau automatique ou réapprovisionnement en eau automatique électrique à bouton-poussoir

2. Membrane RO + filtre d'alimentation en eau à charbon actif, amovible pour le nettoyage

3. Interrupteur de niveau de liquide électronique à double niveau d'eau haute et basse température pour éviter les erreurs de fonctionnement

4. Pénurie d'eau et chauffage vide et protection contre la surchauffe + protection contre le niveau d'eau ultra-bas + protection contre les heures supplémentaires d'approvisionnement en eau pour assurer le fonctionnement sûr de l'équipement

Système de refrigération

Méthode de refroidissement : refroidissement par air

Compresseur frigorifique : Compresseur français Tecumseh avec réfrigérant respectueux de l'environnement

Tube de cuivre réfrigérant: tube de cuivre réfrigérant de type K en spirale intérieure

Condenseur : condenseur refroidi par air à ailettes en forme de vague

Évaporateur : Type de pente Évaporateur FIN—TUBE

Élément de congélation : électrovanne importée d'origine, filtre de séchage, etc.

Réfrigérant : R448a & R 508b

Fonctionnalités

Les canalisations de l'ensemble du système sont soumises à un test de détection de fuite de 22 kg

Le système de chauffage et de refroidissement est complètement indépendant

Équipé des caractéristiques techniques professionnelles de l'entreprise, il peut empêcher le flux d'air à haute température et à haute pression de retourner dans la machine de refroidissement et d'endommager le système.

Tous les programmes d'action du système de réfrigération sont entièrement contrôlés par le contrôleur du micro-ordinateur

Système de contrôle électrique

Nom	Marque	Remarque
Compresseur	Tecumseh, France
Relais de pression	Danemark DANFOSS Ou Amérique EMERSON
Régulateur de pression d'évaporation	Danemark DANFOSS
Filtre déshydrateur	Danemark DANFOSS Ou Amérique EMERSON
Dispositif d'étranglement	Capillaire ou détendeur
Électrovanne	Japon SAGLNOMIYA ou Italie CASTEL ou Amérique EMERSON
Soupape de détente	Danemark DANFOSS

Système de régulation

Méthode de régulation

Ventilation à circulation forcée, méthode de régulation de la température d'équilibre.Le système de contrôle contrôle la sortie du réchauffeur via la sortie de calcul automatique PID en fonction du point de température défini par le système, et atteint finalement un équilibre dynamique.

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE 12

Dispositif de circulation

La salle de climatisation intégrée, le conduit d'air de circulation et le long ventilateur à flux axial peuvent améliorer le flux d'air et la capacité de chauffage en améliorant le flux d'air et améliorer considérablement l'uniformité de la température de la chambre d'essai.

Système de contrôle de programme

Manette

Contrôleur programmable tactile LCD intelligent de 7 pouces

Écran tactile haute résolution

Réglage arbitraire des conditions fixes, des conditions du programme et réglage du nom du test de durcissement, du numéro de série, etc.

La plage de temps peut être définie

0—999H59min

Mode programmable

En même temps, 120 groupes de programmes avec différentes conditions peuvent être définis.Dans n'importe quel groupe de programmes, il peut être divisé en 1200 segments, et une partie du nombre de segments peut être interceptée arbitrairement pour exécuter le cycle, ou pour effectuer le travail de cycle de n'importe quelle section ou groupe.

Sécurité

Il dispose d'un dispositif de mémoire de mise hors tension, qui peut continuer à exécuter les programmes restants lorsque l'alimentation est rétablie, et peut être utilisé comme rendez-vous machine pour exécuter le démarrage et le temps de fonctionnement de la machine.

Contrôler

La montée et la descente de la température peuvent être utilisées pour le contrôle de la pente, le contrôle de la courbe et ont la fonction de points de référence de température et d'humidité à correction automatique.Il a la fonction de calcul automatique PID, ce qui peut réduire la commodité causée par le réglage manuel.

Fonction de communication

Interface de disque U, interface RS-232, verrouillage matériel de mauvais fonctionnement (LOCK), logiciel de communication informatique fourni

Paramètre

Les paramètres et toutes les conditions sont automatiquement verrouillés par micro-ordinateur

Alarme

Si une erreur se produit pendant le réglage ou le fonctionnement, un signal d'avertissement sera fourni

Production

Le contrôleur a une sortie de port de signal d'enregistrement, qui peut être connectée à un enregistreur de température et d'humidité et peut produire des courbes d'enregistrement

Interface

Équipé d'une interface de communication RS-232 standard, longue distance de transmission, peut être connecté à un PC pour le contrôle et l'enregistrement.

Dispositif de protection de sécurité

Système de refrigération

1. Protection contre la surchauffe du compresseur
2. Protection contre les surintensités du compresseur
3. Protection haute et basse pression du compresseur
4. Protection de la pression d'huile du compresseur (en option pour les gros compresseurs semi-hermétiques)
5. Protection contre la surchauffe pour la température d'alimentation en liquide
6. Protection de décharge ultra-haute pression
7. Refroidi par air: protection contre la surchauffe du ventilateur de condensation

Chambre d'essai

1. Protection contre la surchauffe réglable
2. Limiter la protection contre la surchauffe des canaux de climatisation
3. Protection contre la surchauffe du moteur du ventilateur

Autre protection

1. Séquence de phase de puissance totale et protection contre les pertes de phase (applicable à l'alimentation triphasée)

2. Protection contre les surcharges et les courts-circuits

3.Protection d'alarme de défaillance du système de réfrigération causée par plusieurs ouvertures de la boîte

Conditions d'utilisation

Les conditions suivantes sont garanties par l'utilisateur

Le chantier d'implantation

1. Le sol est plat et bien aéré
2.Aucune forte vibration autour de l'équipement
3. Pas de champ électromagnétique puissant autour de l'équipement
4.Pas de substances inflammables, explosives, corrosives et de poussière autour de l'équipement
5. Un espace d'utilisation et d'entretien approprié est laissé autour de l'équipement, comme indiqué ci-dessous :

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE 13

A:≥40cm B:≥150cm C:≥100cm D: ≥60cm E:≥40com

Conditions environnementales

1. Température : 5 ℃ ~ 35 ℃
2. Humidité relative : ≤85 %
3. Pression atmosphérique : 86kPa ~ 106kPa

Conditions d'alimentation

Exigences d'alimentation :
1. Venez avec une puissance de fréquence AC 20KVA pour permettre à la chambre d'essai de fonctionner sous une entrée de 208V à 230V, Phase: 3 phases, Fréquence: 60Hz
4. La résistance de terre de protection est inférieure à 4Ω
5. L'utilisateur est tenu de configurer l'équipement avec un interrupteur d'air ou d'alimentation de la capacité correspondante sur le site d'installation, et cet interrupteur doit être utilisé indépendamment par l'appareil

Courant maximal
Consommation électrique maximale

Imax≤32A

Pmax≤15KW

Les autres

L'ouverture de la porte de la chambre de test pendant le test entraînera des fluctuations de température et d'humidité dans la chambre ;si la porte est ouverte plusieurs fois ou reste ouverte pendant une longue période ou si l'échantillon de test émet de l'humidité pendant le test, l'échangeur de chaleur du système de réfrigération peut geler et ne pas fonctionner.

Aperçu de l'équipement

Cette chambre d'essai simule l'environnement variable de température et d'humidité pour les produits ou les matériaux.Il est largement utilisé dans le test d'adaptabilité de l'électricité, de l'électronique, des instruments et des compteurs et d'autres pièces de produits sous haute et basse température et dans un environnement humide pendant le stockage, le transport et l'utilisation, pour déterminer l'adaptabilité de la température des produits ou matériaux ci-dessus à haute et basse la température et l'environnement humide, en particulier pour l'électrification des produits, les changements de performances et de propriétés mécaniques.

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE 14

Les étiquettes:

L'équipement d'essai du contrôle EVSE de PLC attachent l'appareil de contrôle de tension et basculant en porte-à-faux de la vie

Obtenez le meilleur prix

UL 2594 Clause 8.2 Figure 6 Sonde Articulée En Nylon Et Matériel En Métal

Obtenez le meilleur prix

Banc d'essai de remplissage conducteur de charge statique de pile de véhicule électrique d'équipement d'essai du CEI 61851-1 EVSE d'en

Obtenez le meilleur prix

Équipement d'essai de véhicule électrique

Équipement d'essai d'EVSE

Équipement d'essai de connecteur d'EV

Équipement d'essai de batterie d'EV

Promenade dans la chambre d'essai concernant l'environnement

Chambre d'essai concernant l'environnement

Chambre d'essai d'humidité de la température

Équipement d'essai d'entrée de l'eau

Équipement d'essai d'inflammabilité

Équipement d'essai électrique de sécurité

Équipement d'essai de véhicule électrique

Équipement d'essai d'EVSE

Équipement d'essai de connecteur d'EV

Équipement d'essai de batterie d'EV

Promenade dans la chambre d'essai concernant l'environnement

Chambre d'essai concernant l'environnement

Chambre d'essai d'humidité de la température

Équipement d'essai d'entrée de l'eau

Équipement d'essai d'inflammabilité

Équipement d'essai électrique de sécurité

Détails des produits

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE

Chambre constante programmable d'essai d'humidité d'équipement d'essai d'IEC60068 EVSE

Équipement d'essai programmable d'EVSE

Équipement d'essai de l'humidité EVSE

Équipement d'essai à C.A. IEC60068

Équipement d'essai du CEI 61851 EVSE

Équipement d'essai de la station de charge EVSE

Pièce d'essai IPX4 imperméable

Système d'essai des gouttelettes de pluie verticales IPX1-X2 pour pile de charge de véhicule électrique

Système d'essai de l'étanchéité de la station de recharge de véhicule électrique IEC60529 IPX3-X6

Chambre à hautes températures d'essai de salle d'essai de jet d'eau du CEI 61851 d'EVSE IPX9

Équipement d'essai EVSE de 10 kV Circuit 3 Générateur d'impulsion

Équipement d'essai de générateur d'impulsions Équipement d'essai EVSE Circuit 1 7KV

L'équipement d'essai du contrôle EVSE de PLC attachent l'appareil de contrôle de tension et basculant en porte-à-faux de la vie

UL 2594 Clause 8.2 Figure 6 Sonde Articulée En Nylon Et Matériel En Métal

Banc d'essai de remplissage conducteur de charge statique de pile de véhicule électrique d'équipement d'essai du CEI 61851-1 EVSE d'en
