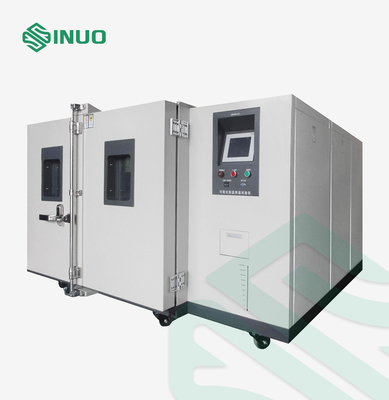

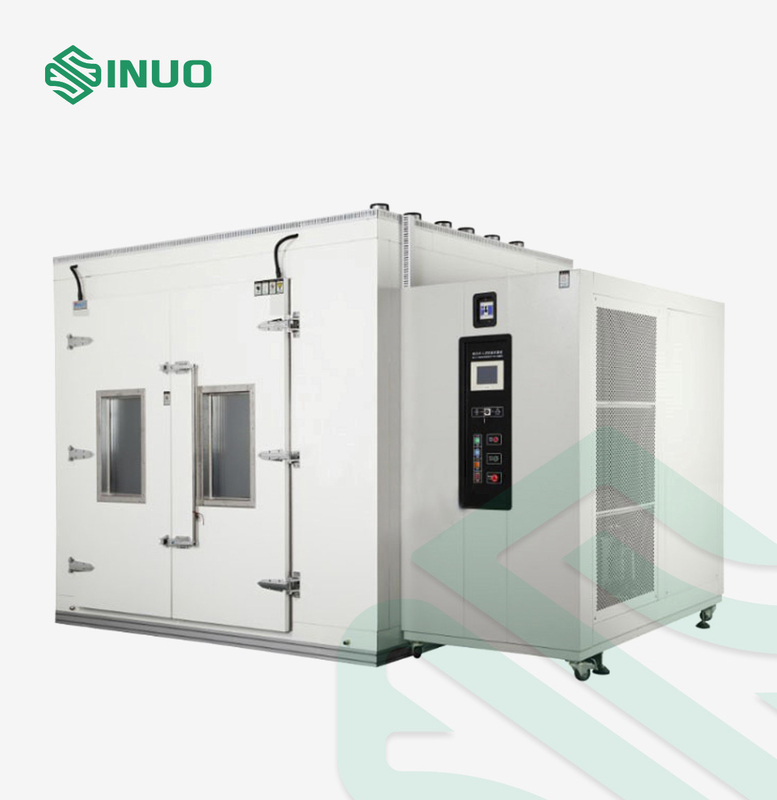

Promenade de Constant Temperature Humidity dans la chambre 13m3 d'essai concernant l'environnement moins que 75dB

Réfrigération : 3.5KW

Chauffage : 9KW

Humidification : 9KW

Moteur : 0.75KW*6=4.5W

D'autres : ≈1.5KW

Puissance installée totale : Pmax≤27.5KW (sujet à la conception finale)

La chambre d'essai et l'unité de réfrigération sont de conception fendue. Après que l'équipement soit installé en place, la canalisation de réfrigération et le circuit électrique sont reliés et vérifiés avant de mettre en marche la machine ;

Le contrôleur adopte une armoire de commande indépendante et est installé du côté droit du laboratoire.

L'équipement adopte un type fendu, et l'armoire de commande d'unité de réfrigération et électrique sont installées du côté droit de l'équipement.

La connexion entre le corps de boîte et l'unité adopte la boîte de jonction anti-déflagrante et le tuyau d'acier galvanisé, et le procédé de connexion se conforme aux normes nationales appropriées pour anti-déflagrant.

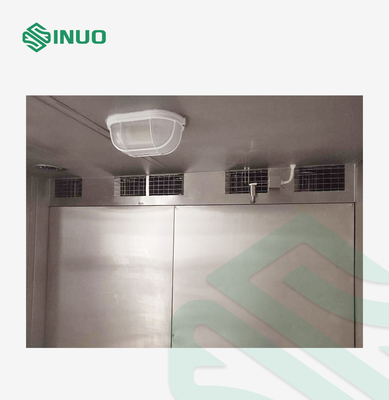

Le conduit d'air est situé derrière le studio :

Le moteur anti-déflagrant est installé sur le dessus de la boîte, la roue à aubes centrifuge en aluminium de fan est installée sur le dessus de la boîte d'essai, et l'air est également fourni par la bouche d'air de la volute pour répondre aux exigences de l'uniformité de la température.

1. Installez 2 portes fendues, la taille de l'ouverture de porte (800+800) W×2500Hmm,

2. La porte est scellée avec la bande molle résistante à la température de cachetage en caoutchouc de silicone de ciel et terre de double-couche

3. La charnière rotatoire peut assurer au ≥ d'angle d'ouverture de porte 120 degrés

4. Le bord intérieur de la porte est placé avec une ceinture de chauffage de la température constante, et le système de contrôle tourne automatiquement sur la ceinture de chauffage pour dégivrer selon la température de studio.

Deux ensembles de voyants à niveau visible visuels (500×600mm) sont installés sur la porte. Le verre de fenêtre d'observation est fait de verre isolant multicouche enduit du film de chauffage électrique. Le voyant à niveau visible n'a la transmittance légère élevée, le bon effet d'isolation thermique, et aucun fil de résistance sur la surface en verre. L'observation et d'autres avantages, quand la température de studio est inférieure à la température ambiante, le contrôle allume automatiquement la fonction de désembuage du voyant à niveau visible.

1. Le moteur adopte le moteur professionnel : 0.75KW, 6 ensembles d'IP55

2. La volute de fan est faite d'aluminium pour empêcher des étincelles du frottement entre la roue à aubes et la volute ;

3. Les enveloppes intérieures et extérieures sont équipées de lignes au sol fiables, et la surface de l'équipement est pulvérisée avec la peinture antistatique conductrice pour s'assurer qu'aucune électricité statique ne peut s'accumuler sur la surface d'enfermer d'équipement.

4. Le capteur de température (PT100) adopte le capteur anti-déflagrant.

5. Le dispositif de chauffage est un appareil de chauffage en acier inoxydable sans flamme nue.

6. Le câblage des appareils électriques anti-déflagrants répond aux exigences anti-déflagrantes nationales.

7. Installez un protecteur de surchauffe indépendant, c.-à-d., un instrument de protection en deux parties de la température, pour empêcher le danger du dépassement de la température dans la salle de travail.

Il y a un plat de transition avec une pente à la porte de la salle d'essai, qui est commode pour que l'échantillon d'essai entre dans et pour sort la salle d'essai

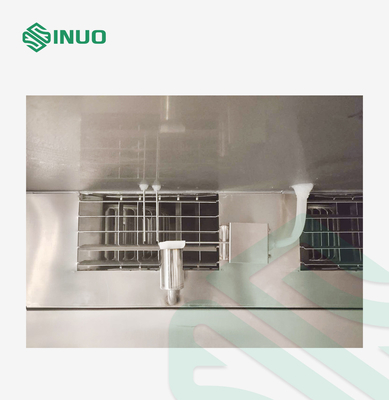

1. appareil de chauffage de chauffage de fil d'alliage de Nickel-chrome

2. Mode de contrôle d'appareil de chauffage : ajustement égal de non contact de durée d'impulsion de période, SSR (relais à semi-conducteur)

3. Puissance d'appareil de chauffage : Kilowatt ≤9.0

1. Méthode détachable externe d'humidification de chaudière

2. Humidificateur blindé d'acier inoxydable

3. Mode de contrôle d'humidificateur : ajustement égal de non contact de durée d'impulsion de période, SSR (relais à semi-conducteur)

4. Dispositif de contrôle de niveau de l'eau, dispositif brûlant anti-sec d'humidificateur, dispositif de collection de sédiment, voyant à niveau visible de niveau liquide

5. Puissance d'humidificateur : ≤9.0KW

Le dispositif automatique de remplissage de l'eau est adopté. Après avoir relié l'eau du robinet conduite d'eau à d'un 1/2 la », le dispositif d'approvisionnement en eau est une marque célèbre internationale, qui peut automatiquement filtrer et désioniser l'eau.

Écoulement d'eau déminéralisé : 10L/h

Pression d'eau : 0.1~0.25Mpa

Dureté de l'eau : ≤0.03mol/L (1.5mg/L, calculé comme CaCO3) m, la norme nationale pour l'eau d'humidification, pour fournir l'eau désionisée requise pour la pièce d'humidification de l'équipement

Utilisant le contrôleur d'écran tactile coréen de couleur de TEIM 2700 de « Sanyuan », les caractéristiques principales sont comme suit :

1. l'écran tactile de véritable couleur de 7-inch TFT, l'interface homme-machine peut être choisi dans chinois ou l'anglais, et la méthode d'opération de menu le rend facile pour des utilisateurs de maîtriser la méthode d'opération d'équipement ;
2. Exactitude d'affichage : la température 0.1℃ ; temps 0.1min
3. Deux méthodes d'essai peuvent être choisies : la température constante (opération manuelle) ou programme (IE, opération automatique de programme de préréglage)
4. L'opération d'équipement a un niveau élevé d'automation. Placez la température de cible ou les procédures préréglées d'opération d'équipement. Après que le bouton d'opération soit actionné, le système peut automatiquement déterminer si ouvrir l'unité, l'appareil de chauffage ou le ventilateur de réfrigération. Les collègues peuvent automatiquement ajuster la chaleur dégagée sans opérations d'utilisateur excessives ou la surveillance, la courbe idéale de processus d'essai peut être obtenue.
5. La fonction fonctionnante préréglée de programme fournit des utilisateurs pour prérégler 1000 courbes de programme, chaque courbe peut être installée à 100 étapes, 6 groupes de petits cycles, et 10 programmes différents peuvent être liés, et le programme peut être recherché et stocké pour le prochain essai. peut s'appeler directement.
6. Pendant l'essai, des paramètres de référence importants tels que la température actuelle de cible, la température mesurée, la chaleur dégagée, le temps de fonctionnement, et le processus fonctionnant de programme peuvent être montrés en temps réel.
7. Il peut stocker des courbes et des données de la température pendant 600 jours.
8. Fonction d'auto-diagnostic de défaut, quand l'équipement échoue, il automatiquement alarmera et découpera l'alimentation d'énergie. Les collègues montreront le phénomène de défaut et la description simple de défaut sur le contrôleur, et les utilisateurs peuvent facilement trouver la cause selon le défaut.

1. Fonction d'enregistrement de données d'USB :

2. Vous pouvez directement insérer n'importe quel disque d'U n'importe où dans le dossier d'enregistrement historique, et effectuez des opérations telles que la lecture et l'analyse sur l'ordinateur.

3. Fonctions puissantes de logiciel de PC, interface standard de 10M/100M Ethernet, acquisition automatique d'IP address, identification de réseau, et contrôle facile.

3.1. Ordinateur serveur :

L'ordinateur serveur est directement relié dans une boîte d'essai par un câble de réseau

3,2, LAN :

Les ordinateurs multiples et les UMC1000 multiples des connexions de LAN de zone de contrôle

3,3, synchronisation à distance de WEB SERVER ;

La télésurveillance peut être exécutée par l'essai de FILET d'INTERNET.

1. Sécurité de personnel

1,1, protection de fuite

2. Sécurité d'équipement :

2,1, perte de phase d'alimentation d'énergie, erreur de phase, protection d'instabilité de tension ;

2.2. Protection limiteuse actuelle de boucle d'avertissement

2.3. Protection de surcharge de moteur de fan

2.4. Protection actuelle de surcharge de compresseur

2,5, protection de surchauffe de compresseur

2.6. Protection à haute pression de compresseur

2,7, protection de court-circuit d'appareil de chauffage

2.8. Protection de fuite d'équipement

2.9. Fonction de surchauffe indépendante secondaire de protection
