30MΩ a commandé le type appareil de contrôle externe de court-circuit de l'équipement d'essai de batterie d'EV 0.3s
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Sinuo |
| Certification: | Calibration Certificate (Cost Additional) |
| Numéro de modèle: | MΩ SN551-30 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 |
|---|---|
| Prix: | Customized |
| Détails d'emballage: | Caisse de contreplaqué |
| Délai de livraison: | 30 jours |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 ensembles/mois |
|
Détail Infomation |
|||
| Norme appliquée: | 62619:2017 du CEI et etc. | Clause appliquée: | Clause 7.2.1 et etc. |
|---|---|---|---|
| Température ambiante: | 0~80℃ | Temps de réponse de C.C: | ≤5μs |
| Résistance configurée: | 30±10mΩ | Incidence de support: | ≥50Kg |
| La Manche actuelle d'acquisition: | La 1 Manche | Chaîne actuelle d'acquisition: | C.C 0-1000A |
| Exactitude actuelle d'acquisition: | ±0.5%F. S | Taux actuel d'acquisition: | 0.3s |
| Surligner: | Équipement d'essai de batterie de 30MΩ EV,équipement d'essai de batterie de 0.3s EV,appareil de contrôle du court-circuit 0.3s |
||
Description de produit

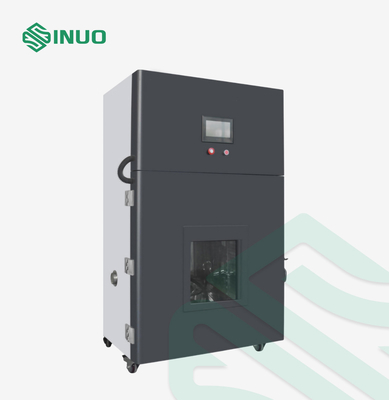

Type à température contrôlée mΩ externe de batterie de l'appareil de contrôle 30 de court-circuit
Normes et clauses conformées
Clause 7.2.1 de 62619:2017 du CEI
Les BATTERIES UL2580 POUR des batteries de SÉCURITÉ pour l'usage dans des véhicules électriques annexent B2.7 et D3.1
Le CEI 62133-2012clause
GB31241-2014clause
UN38.3, UL 2054, QC/T 744-2006, QC/T 743-2006 et etc.
Aperçu d'équipement
Il est se conforme au niveau de la clause 7.2.1, UN38.3 la clause 4,5 de 62619:2017 du CEI, et ainsi de suite. Le type à température contrôlée appareil de contrôle supplémentaire de court-circuit de batterie est conçu selon le type multi conditions standard de court-circuit de batterie, dans la condition standard, le dispositif de court-circuit doit se conformer à la gamme de la résistance interne ≤5mΩ, pour obtenir le courant maximum de court-circuit exigé par l'essai, en outre, la conception de circuit du dispositif de court-circuit doit également pouvoir résister à l'impact de grands courants, ainsi nous avons choisi les contacteurs de C.C de catégorie industrielle et les terminaux électromagnétiques de tout-cuivre et la déviation interne de plat de cuivre, plat de cuivre épais pour améliorer effectivement l'effet de refroidissement, de sorte qu'un grand dispositif actuel de court-circuit soit plus sûr, effectivement réduisant la perte d'équipement de test et assurant l'exactitude des essais.
Paramètres techniques
| Non. | Nom de projet | Caractéristiques | |
| 1 | Nom de produit | Appareil de contrôle à température contrôlée de court-circuit | |
| 2 | Modèle de produit | MΩ SN551-30 | |
| Paramètre technique de court-circuit | |||
| 3 | Courant de charge maximum | 1000A | |
| 4 | Temps de réponse de C.C | ≤5μs | |
| 5 | Résistance configurée | (30±10mΩ) | |
| 6 | L'espace d'essai | W500mm*D500mm*H500mm. | |
| 7 | Méthode de contrôle | Contrôle d'écran tactile de PLC. | |
| 8 | Support | Rapport de ≥50Kg ; avec 1 support. Acier inoxydable matériel SUS304. | |
| 9 | Matériel intérieur de boîte | Acier inoxydable SUS304. | |
| 10 | Bande de scellage | Silicone anticorrosion. | |
| 11 | Contrôle de température |
La température normale RT+10℃~80℃ Taux 3℃/min de hausse de la température Fluctuation 0.5℃ de la température Uniformité de la température : ±2℃ |
|
| 12 | L'essai arrêtent la condition |
1) La température de batterie chute à 20% inférieur à la valeur de crête ; 2) Temps de court-circuit. |
|
| 13 | Température de surface de batterie | Changements de température de moniteurs pendant l'essai de surface de batterie. | |

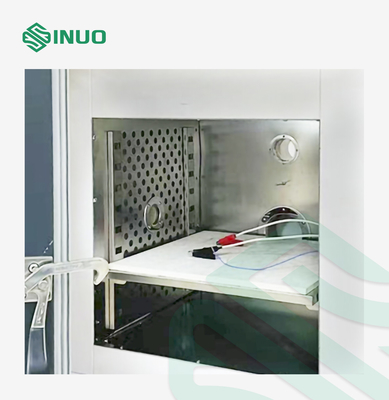

| 14 | Éclairage | La chambre d'essai est conçue avec l'éclairage du haut-éclat LED, qui est commode pour voir les conditions d'essai dans la chambre d'essai. | |
| 15 | Dispositif anti-déflagrant de décompression | Il a la fonction de la décompression d'échappement, anti-déflagrante et. Il y a une porte de décompression d'adsorption d'aimant (200*200mm) à l'arrière de la boîte protectrice. Quand le flux d'air fort est effectué, la porte de décompression automatiquement s'ouvrira et tirera automatiquement dedans pour réduire l'impact de l'explosion. | |
| 16 | Chaîne anti-déflagrante | Il y a 2 chaînes anti-déflagrantes sur la porte pour empêcher la porte d'être faite sauter et de blesser des personnes. | |
| 17 | Échappement de fumée | Ventilateur d'extraction de fumée : la résistance à hautes températures, le diamètre du débouché arrière de fumée d'échappement est 100mm. | |
| 18 | Conception de sécurité de panneau de commande | Le panneau de commande est enfoncé, et l'écran tactile et les boutons ne seront pas accidentellement appuyés sur ou ne seront pas heurtés par les objets externes ou les corps. C'est plus sûr. | |
| 19 | Fenêtre de verre trempé | La porte de chambre d'essai est équipée d'une fenêtre de verre trempé de double-couche de 300*300mm, qui peut clairement observer les conditions d'essai dans la chambre d'essai. | |
| 20 | Conception inférieure | Il y a 4 roulettes universelles pour mobile facile et la manipulation. En même temps, il est équipé des tasses de 4 pieds pour le positionnement et la fixation faciles de l'équipement. | |
| 21 | Conception de allumage anti-déflagrante | La porte est conçue avec les lumières anti-déflagrantes du haut-éclat LED pour illuminer l'espace entier d'essai. | |
| 22 | Canal actuel d'acquisition | 1 canal | |
| 23 | Gamme actuelle d'acquisition | C.C 0-1000A | |
| 24 | Exactitude actuelle d'acquisition | ±0.5%F. S | |
| 25 | Taux actuel d'acquisition | 0.3s | |
| 26 | Canal d'acquisition de tension | 1 canal | |
| 27 | Gamme d'acquisition de tension | 0~100V | |
| 28 | Exactitude d'acquisition de tension | ±0.2%FS | |
| 29 | Taux d'acquisition de tension | 0.3s | |
| 30 | Canal d'acquisition de la température | 1 canal | |
| 31 | Gamme d'acquisition de la température | 0~800℃ | |
| 32 | Exactitude d'acquisition de la température | ±1℃ | |
| 33 | Taux d'acquisition de la température | 0.3s | |
| 34 | Court-circuit à télécommande | Essai à télécommande de court-circuit. | |
| 35 | Trou d'essai | Deux trous d'essai avec un diamètre de 50mm sont réservés du côté du dispositif. | |
| 36 | Dimensions | W1050 X D1000 X H1650mm (sujet à la conception). | |
| 37 | Poids d'équipement | Environ : 250kg | |
| 38 | Alimentation d'énergie | C.A. 220V 50HZ | |
| 39 | Puissance totale | 3.5KW | |

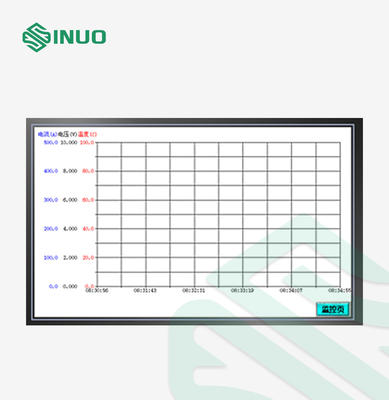

| Écran de moniteur | |||
| Écran de moniteur | Écran de paramètre | ||
|
|
 |
||
Détails
Caractéristiques et conditions d'équipement :
| 1 | Représentation de base |
1 : Opération et contrôle simples : Interface homme-machine d'écran tactile, édition de contact et contrôle ; la batterie est placée sur l'étagère du thermostat. Fermez la porte et appuyez sur la touche "TEST" d'écran tactile pour accomplir automatiquement l'essai. 2 : Sécurité et anti-déflagrant : Les boîtes intérieures et externes ont été conception renforcée. 3 : Conception esthétique globale : L'aspect est beau et généreux. 4 : Facile à se déplacer en place : Le fond du dispositif est conçu avec les roues universelles et des pieds de mise à niveau, qui est commode pour le mouvement et la fixation du dispositif. |
| 2 | Composition principale |
1 : Contrôle Contrôle d'écran tactile de PLC+Weinview 2 : Système de chauffage Le fil de chauffage en céramique produit de la chaleur, et la roue de vent du moteur de circulation est forcée pour circuler l'air horizontalement, et l'air chaud atteint l'uniformité dans la circulation. Il a la fonction de la protection de surchauffe et la fonction automatique de puissance- une fois surchargé. 3 : Fonctions auxiliaires avec les vitraux anti-déflagrants évidents ; éclairage ; échappement de fumée ; décompression anti-déflagrante ; fonctions de déplacement et de fixation d'équipement. |
| 3 | Conditions et étapes d'essai |
1. Après que l'équipement entre dans le laboratoire, ajustez la distance entre l'avant, arrière, à gauche et à droite de l'équipement, ajustez les pieds de mise à niveau pour faire le niveau bas, et pour fixer les coupelles de roulette. 2. Reliez le cordon de secteur du dispositif pour examiner la machine. Seulement après qu'il y a aucun problème ne peut le produit être examiné. 3. Placez les paramètres d'essai, mettez la batterie sur l'étagère de la boîte intérieure d'essai, et fermez la porte pour commencer l'essai. 4. N'ouvrez pas la porte à volonté pendant l'essai, jusqu'à ce que l'essai soit accompli, après que le temps d'observation soit terminé, vous puisse ouvrir la porte pour vérifier la batterie. |
| 4 | États d'installation d'équipement |
1. Installation en place : L'équipement peut être déchargé par un chariot élévateur de 2 tonnes. Après entrée dans le laboratoire, ajustez la distance entre les côtés arrière et gauches et droits de l'équipement du ≥ de mur 600 millimètres, et l'espace de fonctionnement à l'avant est un ≥ 1000 millimètres, qui est commode pour l'essai de batterie. Après réparation de l'équipement, reliez le pot de cordon de secteur et d'échappement de fumée : φ100mm, et le laboratoire devraient avoir un pot d'échappement spécial de traitement de fumée. 2. Incidence au sol ≥300kg/㎡. 3. Laboratoire : Le laboratoire entier doit avoir un système de ventilation, qui peut décharger la fumée coulée pendant l'essai ; l'éclairage est bon, et il est commode d'observer l'équipement de fonctionnement. 4. Le canal du laboratoire devrait être commode pour le transport des batteries et des moyens de transport connexes. En cas d'une urgence spéciale, le personnel peut être évacué à temps. 5. Le laboratoire devrait être équipé des équipements correspondants de lutte contre les incendies pour faciliter l'utilisation de ses outils de lutte contre les incendies. |
