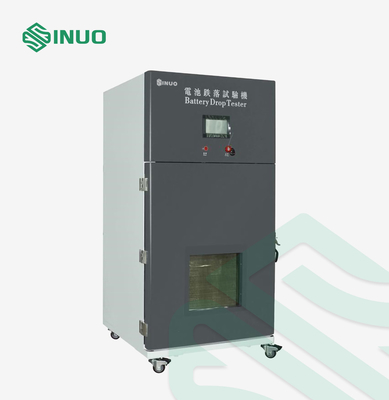

Machine d'essai de batterie de coin de visage du bord UL2580 essai de goutte de 200mm - de 1600mm

1) Méthode de libération : automatique/manuel ; l'ascenseur d'essai est conduit par un moteur (commandé par un moteur pas à pas allemand de Schneider) ;

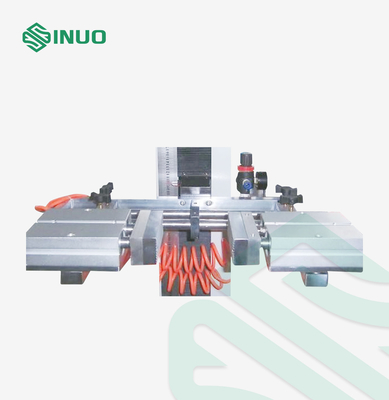

2) Dispositif de serrage de montage : commande de cylindre (ou fixage de manuel)

3) Course de taille de baisse : 200mm~1600mm (réglable) ;

4) Baisse au plancher : 2 morceaux de béton de ciment, épaisseur 200mm (un de lui est une pièce de rechange) ;

5) Erreur permise de la taille de baisse (millimètre) : ±3mm ;

6) Charge d'essai (force de fixage maximum) : 0~500Kg (poids maximum d'échantillon) ;

7) Méthode d'essai : bord, visage, bord et baisse faisante le coin dans toutes les directions ;

8) Temps de réponse : 1S ;

9) Dimension de l'échantillon maximum de baisse : (W*D*H) 1000*1000*600mm ;

10) Taille de plate-forme : 1500*1500mm (W*D) ;

11) Taille de dispositif de couverture : 300mm ;

12) Bruit fonctionnant d'équipement : <70db>

13) Alimentation d'énergie : AC220V (+10%,) 50Hz

14) Taille de machine : au sujet de la longueur 1000mm*width 780mm*H2000mm

Détails d'équipement

Conditions de contrôle électrique :

1. Conditions de contrôle

1) Le dispositif adopte le mode de contrôle de PLC, il peut réaliser des fonctions sur place d'opération telles que l'établissement de valeur de pression, l'action de libération de baisse, et l'échappement manuel de fumée.

2) La fonction de protection de commutateur de limite est donnée pour la commande de course de la cloison de transmission.

3) L'interface d'interaction homme-ordinateur adopte un 7" écran tactile d'affichage à cristaux liquides de couleur.

2. Sécurité électrique

Le système a un système d'autoprotection (protections y compris de sécurité telles que la panne de courant, la surtension, la surchauffe, l'échec d'ordinateur, etc. ; protection de surtension et de surintensité de l'équipement elle-même ; la protection pour éviter des courts-circuits provoqués par le misoperation des appareils de contrôle, et les électrodes de batterie sont reliées inexactement.)

3. Conditions d'installation

L'acheteur fournira la conduite d'échappement. Ou selon des conditions spécifiques, le fournisseur concevra, fabriquera et installera le pot d'unité et d'échappement de traitement de gaz d'échappement séparément (le coût est supplémentaire).

Caractéristiques de châssis :

1. L'isolant anticorrosion est utilisé pour la couche intérieure de la chambre fonctionnante de baisse. Tous les coins de la chambre fonctionnante sont conçus avec les lignes arrondies, et les coins ne sont pas reliés par des coutures. La chambre fonctionnante a des trous et des tamis de drainage pour le nettoyage facile.

2. La chambre de fonctionnement de baisse a les fonctions de la décompression et de l'alimentation en air anti-déflagrantes et automatiques. En raison de la possibilité d'incendie ou même d'explosion pendant l'essai de batterie, l'énergie libérée par l'explosion simple de batterie : 52078J ; s'il éclate, il peut blesser les personnes de entourage et les choses pendant l'essai. La fonction anti-déflagrante devrait être nécessaire. La fonction anti-déflagrante est réalisée en étant relativement isolé dans d'autres parties du corps d'équipement ; la version instantanée de la pression d'explosion (telle que la structure d'aileron destructive de mince-plat) est réalisée par le maillon faible de la force mécanique de la conception prédéterminée de la chambre fonctionnante ; le pot d'échappement fort de fumée de l'équipement est activé pour réaliser l'émission à point fixe de la fumée et de la poussière néfastes.

3. Fournissez un voyant à niveau visible pour observer le processus d'essai et un éclairage anti-déflagrant intégré dans la chambre fonctionnante. Le voyant à niveau visible adopte une structure en verre de double-couche, la couche intérieure est verre trempé, l'air est isolé au milieu, et la couche externe est verre à l'épreuve des balles. Il est facile remplacer le verre trempé sur la couche intérieure.

4. Quatre roues faisantes le coin (deux pour l'universel et deux pour l'orientation) sont installées au fond du dispositif, et aux pieds fixes avec la taille ajustable sont également installées.
