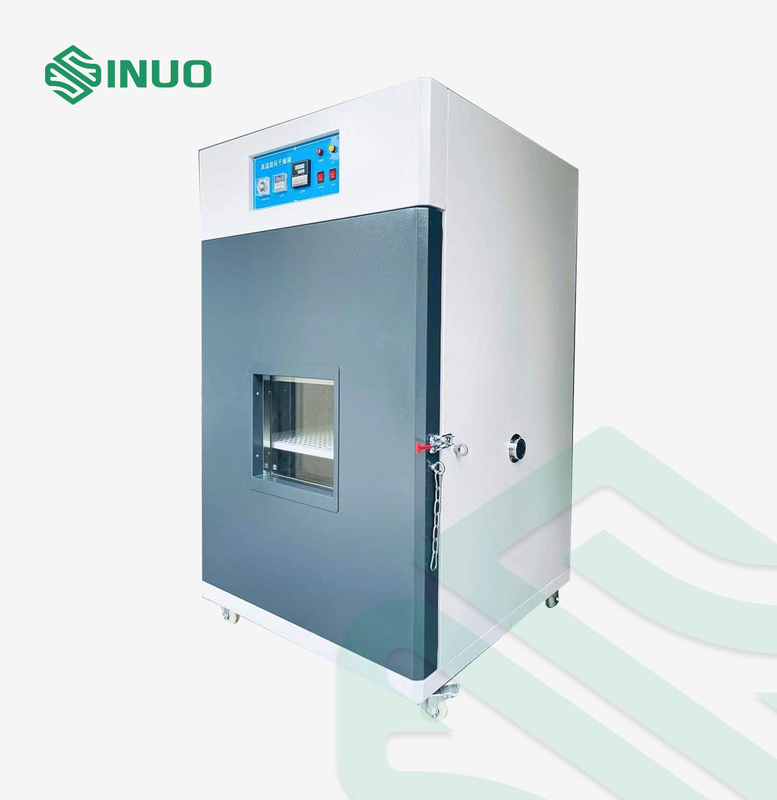

Chambre anti-déflagrante à forte intensité de l'équipement d'essai de batterie d'ECE-R100 EV 100mA

Nom De Marque:	Sinuo
Numéro De Modèle:	SN5512
Nombre De Pièces:	1
Prix:	Customized
Conditions De Paiement:	T/T
Capacité à Fournir:	2 ensembles/mois

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

LA CHINE

Certification:

Calibration Certificate (Cost Additional)

Norme appliquée:

ECE-R100 et etc.

Température ambiante:

-40℃ au ℃ 800

Taux d'acquisition:

Exactitude de la température:

≥0.5℃

Acquisition de tension:

0-100V

Exactitude de tension:

±0.1%FS

Tension de mesure:

0~10000A

Résolution actuelle:

100mA

Détails d'emballage:

Caisse de contreplaqué

Capacité d'approvisionnement:

2 ensembles/mois

Mettre en évidence:

Équipement d'essai de batterie d'ECE-R100 EV

équipement d'essai de batterie de 100mA EV

Chambre ECE-R100 anti-déflagrante

Description du produit

Court-circuit à forte intensité d'ECE-R100 EV et chambre anti-déflagrante de contrôle de température

Normes et clauses conformées

Cette chambre anti-déflagrante est se conforme aux normes ECE-R100, UL1642-2012, UN38.3, QC/T743-2006 et GB/T 31485-2015.

Paramètres techniques

Courant maximum de court-circuit	≥10000A
Exactitude de mesure	≤5A
Méthode de contrôle	Le contact de couleur de PLC + à télécommande par longue distance + mode de surveillance d'ordinateur, utilisant à télécommande par longue distance et sur place deux modes de contrôle, le processus de court-circuit est accompli par le contrôle automatique.
Arc s'éteignant la boîte	W500 X H500 X D500mm
Dimensions d'équipement	W700 X H1750 X D800mm
Chaîne de vide	0 \| -60Kpa (réglable)
Résistance de circuit de dispositif	≤5mΩ
Tension d'impulsion	C.A. 1kv/1.2-50μs (crête) 1min
Temps de réponse de C.C	≤5μs
La vie mécanique	300 000 fois
La vie électrique	Charge résistive 50 000 fois, charge inductive : charge résistive 60%le, 20 000 fois
Utilisant électrique	C.A. 220V
Longueur de fil	4 mètres
Puissance	1.0KW
Contacteur	S'éteindre d'arc, anti-corrosif
Temps de prise de court-circuit	Plus que 48H
Temps de réponse	20ms
Puissance de charge	5KW
Résistance de charge	0.5mΩ
Rayonnement	Vent froid
Système de contrôle à télécommande	L'arrangement de tous les paramètres de contrôle, le par acquisition de données, et enregistrement vidéo peuvent être actionnés par un ordinateur 20m à partir du dispositif ; l'oscilloscope de enregistrement ultra-rapide rassemble tout le actuel et l'unité de collecte de données rassemble 5 canaux de tension simple et de tension totale
Interface de données	USB
Câble de court-circuit	Équipé du câble résistant ignifuge et à hautes températures de constantan de court-circuit, la longueur n'est pas moins de 5M
Installez les dispositifs de protection	Il a des fonctions de protection telles que la surtension, surchauffe et la surintensité, aussi bien que la protection contre le court-circuit provoqué par le misoperation de l'appareil de contrôle, la connexion positive et négative des électrodes de batterie, etc.
Commutateur d'arrêt d'urgence	Équipé du bouton de « arrêt d'urgence » sur l'unité principale

Aperçu d'équipement

But d'essai : Le dispositif à forte intensité à télécommande de court-circuit est conçu basé sur les conditions de diverses normes d'essai de court-circuit de batterie. Le dispositif de court-circuit doit rencontrer la gamme de résistance interne de <5m>

Aperçu de conception : La conception de circuit du dispositif de court-circuit doit également pouvoir résister à l'impact de grands courants, ainsi nous choisirons les contacteurs électromagnétiques de C.C d'industriel-catégorie, les terminaux de tout-cuivre et la déviation interne de plat de cuivre, et le ventilateur axial de boule active intégrée assure la protection efficace de dissipation thermique, qui fera le dispositif à forte intensité de court-circuit est plus sûre, réduit effectivement la perte de l'équipement de test, et assure l'exactitude des essais.

Caractéristiques

Contacteur à forte intensité	Tension locale marche-arrêt à distance de C.C jusqu'à 750V ;
	10000A actuel fonctionnant évalué, utilisant le système d'extinction d'arc de vide ;
	Basse résistance de contact des contacts et de la réponse rapide ;
	Le contacteur a l'action fiable, la sécurité, la longue durée de vie et l'entretien commode.
Collection de la température	Température ambiante : - 40℃ au ℃ 800 ;
	Capteur de température : Thermocouple
	Taux d'acquisition : 1s
	Exactitude de la température : ≥0.5℃
	2 canaux
Acquisition de tension	Acquisition de tension : 0-100V,
	Exactitude de tension : ±0.1%FS
	Résolution 10mV de tension
	Taux d'acquisition : 1s
	Acquisition auxiliaire de tension : 1channel
	Interface de données : USB
Acquisition actuelle	Tension de mesure : 0~10000A ;
	Exactitude actuelle : ≤5A
	Résolution actuelle : 100mA
	Méthode d'action : double méthode d'intégration
	Taux d'acquisition : 1s
	1 canal

Système d'acquisition de tension et de température

Chaîne de enregistrement de la température	-40℃ \| 800℃
Chaîne de enregistrement de tension	0 \| 100V, avec le canal de capteur 1 de tension CC
Chaîne de enregistrement de tension	0 \| 10000A, avec le canal de capteur 1 de tension CC
Échantillonnage du temps	1s
Écran tactile pour l'opération intuitive	Le nouvel écran tactile permet le grand coup, le bourdonnement, et les contrôles de robinet-et-entrave pour la navigation rapide dans la fonctionnalité universelle de mode d'affichage
Description de fonction	Interface utilisateurs flexible ; Structure compacte ; Ajoutez les modules d'entrée-sortie pour soutenir plus de canaux

Introduction S7-200CN de PLC

Vitesse de traitement	0.2~12.ms
Unité de mémoire	2K
Digital	248
Analogue	35
Caractéristiques	Le PLC a l'opérabilité élevée. Il a les caractéristiques de la programmation simple, de l'opération commode, de l'entretien facile, etc., et n'est généralement pas à erreurs enclines de fonctionnement. Le fonctionnement du PLC inclut l'opération du changement d'entrée de programme et de programme. L'entrée du programme peut être directement montrée, et l'opération de changer le programme peut également directement suivre le nombre exigé d'adresse ou le nombre de contact pour rechercher ou pour rechercher le programme, et puis pour apporter des modifications. PLCs sont disponible dans un grand choix de langages de programmation. Est employé pour le diagramme d'échelle et le diagramme de schéma électrique plus étroit. Le PLC a une fonction auto-diagnostique, qui réduit les conditions pour des qualifications d'entretien du personnel d'entretien. Quand le système échoue, le personnel d'entretien peut rapidement trouver l'emplacement de défaut par l'auto-diagnostic de matériel et de logiciel.

Centre serveur

Taille de centre serveur	W700 X H1700 X D1000mm
Taille intérieure de boîte	500500500
Matériel intérieur de boîte	Soudure de la plaque d'acier 45#
Contacteur intérieur de boîte	Fait du cuivre rouge, la surface de contact est nickelée pour réduire la résistance de contact

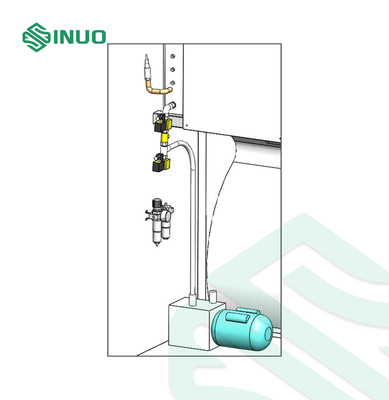

Système de contrôle de vide	Commandez exactement la pression à l'intérieur de la boîte par des pompes à vide, des valves de vide, des capteurs de pression, des tuyaux de gaz à haute pression, des joints et d'autres connecteurs de vide

Chambre anti-déflagrante de contrôle de température de court-circuit

Taille intérieure de boîte	W1000 X D1000 X H1000 MILLIMÈTRE ;
Matériel intérieur de boîte	Épaisseur SUS201 2 d'acier inoxydable·0mm.
Taille de carton	W1200 X D1200 X H1500 MILLIMÈTRE ; épaisseur 1.5MM
Température ambiante	RT+10℃~150℃
Fluctuation de la température	≤±0.5℃ (pression atmosphérique sans charge)
Uniformité de la température	≤2℃ (pression atmosphérique sans charge)
Déviation de la température	≤±2℃ (pression atmosphérique sans charge)
Taux de chauffage	3℃/min, non linéaire
Voyant à niveau visible	Verre trempé + barbelé de double couche

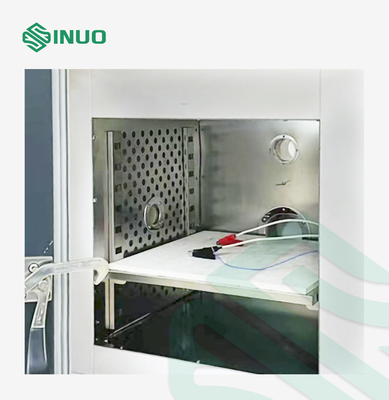

Le fond de la boîte intérieure	La zone d'essai est équipée d'un panneau de marbre, qui est efficace dans la résistance ignifuge et à la corrosion, et facile à nettoyer
Le fond de la boîte	Installez 4 roues universelles et 4 pieds fixes, il est non seulement facile déplacer que, mais également pouvez être garé et fixé stablement
Dispositif d'échappement	Le contrôle indépendant, quand l'échantillon d'essai produit la fumée, l'équipement peut automatiquement détecter et décharger la fumée par la canalisation
Système anti-déflagrant automatique de décompression	Il a une fonction d'échappement, c.-à-d., un grand nombre de gaz d'échappement produit dans l'essai est déchargé à l'extérieur ; il a une fonction anti-déflagrante de décompression, c.-à-d., il y a une porte de décompression d'adsorption d'aimant (spécifications : 300*300mm) à l'arrière de la boîte protectrice. Quand les impacts forts de flux d'air, la décompression que la porte s'ouvre automatiquement, réduisant l'impact de l'explosion.
Autour de la boîte anti-déflagrante	Équipé d'un trou de décompression, la pression peut être libérée à temps
Porte de boîte	Il est fixé par les charnières de haute résistance, et au moins 3 ensembles de serrures anti-déflagrantes peuvent être installés sur la porte à fixer.
Principe de boîte anti-déflagrante	La structure anti-déflagrante de décompression de double-couche est adoptée, et les trous de décompression de la couche intérieure et de la couche externe sont disloqués et séparés, qui joue un effet de amortissement et évite l'éjection des fragments explosifs, qui joue un rôle dans la protection de sécurité.

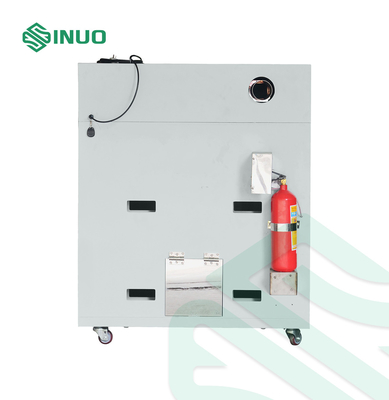

Dispositif extincteur	La boîte anti-déflagrante est équipée d'un dispositif extincteur. Une fois que la batterie éclate, on peut s'éteindre le feu par à télécommande, et le dispositif et le système extincteurs peuvent être se sont ouverts par à télécommande.
Système d'éclairage	Ouvrez 400X400 un trou en verre en haut de la zone d'essai, verre trempé épais de 20MM, et installez un groupe de lumières du haut-éclat LED au-dessus du verre pour illuminer l'espace entier d'essai.
Conception anti-déflagrante de porte	L'entrée principale de la boîte d'essai adopte une conception renforcée, qui peut effectivement isoler les dommages provoqués par l'incendie et l'explosion pendant l'essai. Le panneau de porte adopte une conception de double-couche avec une mezzanine, et la charnière et la serrure de porte adoptent les pièces standard propres à un matériel renforcées. La fenêtre sur la porte adopte une conception anti-déflagrante de double-couche (la couche intérieure de la maille d'anti-projectile). La porte anti-déflagrante est équipée d'une serrure anti-déflagrante, et une chaîne anti-déflagrante est installée sur la porte anti-déflagrante pour la double protection.
