Dispositif d'essai d'impact de boule d'acier de l'équipement 50mm d'approvisionnement en véhicule électrique de l'UL 2594

Dispositif d'essai d'impact à billes en acier pourÉquipement d'alimentation de véhicules électriques

Normes et clauses respectées pourDispositif d'essai d'impact à bille d'acier

Ce dispositif de test d'impact à billes en acier pour véhicule électrique est conforme à UL 2594 clause 57 figures 18 et 19 et etc.

Paramètres techniques pourDispositif d'essai d'impact à bille d'acier

Alimentation : AC220 50Hz

Méthode de contrôle: bouton + télécommande infrarouge à distance

Bille acier impact : diamètre 50mm, 500±25g, avec anneau.Matériau en acier pour roulement : GCr15, dureté supérieure à HRC60.

Câble en acier : Ф1 mm, matériau en acier inoxydable 304, revêtu de caoutchouc, longueur 1,3 m, réglable

La plage de hauteur de l'échantillon : 0,5 ~ 2,0 m, la longueur et la largeur de l'échantillon ne sont pas limitées

Plage de hauteur du point d'impact de la bille d'acier : 0,5 ~ 2,0 m

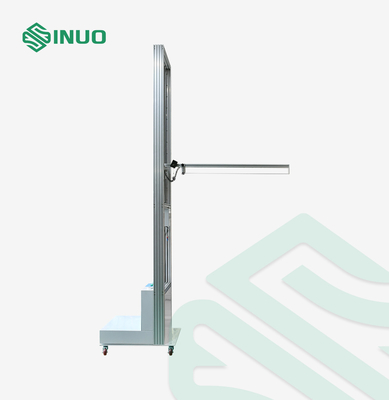

La méthode de levage de la traverse de libération de l'équipement : elle est ajustée par le mécanisme de levage motorisé

Affichage de la hauteur : règle en acier inoxydable de 2 m d'épaisseur, échelle minimale de 1 mm

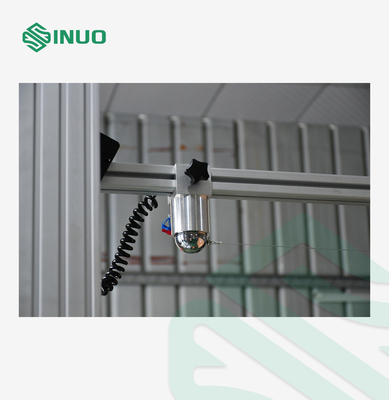

Méthode de libération: libération d'électroaimant


Aperçu de l'équipementpourDispositif d'essai d'impact à bille d'acier


Cette application de dispositif de test d'impact à bille en acier pour véhicule électrique: elle convient au test d'impact de chute pour l'enceinte de l'équipement.

Échantillon d'essai : Borne de recharge pour véhicules électriques, Luminaires, Appareils électroniques audio, vidéo et similaires, Équipement informatique

Caractéristique:

1. Test d'impact de chute verticale : le système contrôle l'électroaimant pour libérer une bille d'acier solide de Ф50 mm, 500 ± 25 g, afin qu'elle puisse tomber librement d'une hauteur de 1,3 m à la surface supérieure de la station de charge, et le test d'énergie d'impact de 6,5J est généré sur l'échantillon ;
2. Test d'impact de balancement : le système contrôle l'électroaimant pour libérer la bille d'acier solide de Ф50 mm, 500 ± 25 g, de sorte qu'elle oscille librement depuis la position horizontale de 0 ° le long du câble d'acier de 1,3 m pour impacter le côté de la station de charge, le un test d'énergie d'impact de 6,5 J est généré sur l'échantillon ;l'impact peut être effectué sur les côtés des quatre directions à 90° de l'échantillon.
3. Utilisant une structure de chariot, il peut être mobile et positionné autour de l'échantillon et tester différents côtés de l'échantillon.
4. La structure de levage électrique est adoptée, l'installation de billes d'acier permet d'économiser du travail et l'impact sur les surfaces supérieure et latérale de l'échantillon à différentes hauteurs est satisfait.
5. Il est libéré par un électroaimant, qui peut être contrôlé par une télécommande infrarouge à distance, avec un facteur de sécurité élevé.
6. Il existe deux modes d'impact : l'impact vertical et l'impact oscillant, qui répondent pleinement aux exigences de la norme
7. L'équipement peut effectuer des tests sous deux formes de chute verticale et d'impact oscillant


Étapes de fonctionnementpourDispositif d'essai d'impact à bille d'acier


La préparation du test
1. Fixez l'échantillon en position normale pour vous assurer que la surface d'appui est une surface d'appui rigide et que le sol et le mur sont préférés comme surface d'appui.
2. Connectez l'appareil à l'alimentation 220 V et sélectionnez la méthode de chute en fonction de l'échantillon : chute verticale ou impact oscillant.

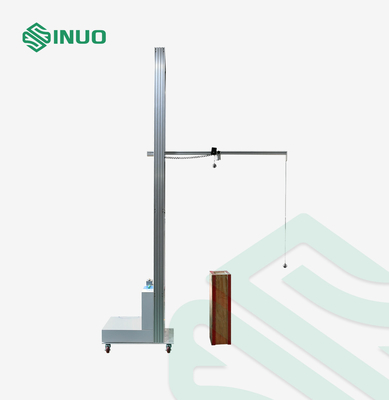

Essai d'impact vertical
1. Déplacez l'équipement de sorte que la tige tenant la bille d'acier soit au-dessus de l'échantillon, et ajustez la position de l'électroaimant et de la bille d'acier verticale pour que la bille d'acier ait un impact sur la position où l'échantillon doit être impacté.Serrez les vis pour fixer la position de l'électroaimant et de la bille d'acier, et fixez le dispositif de freinage sur la roue de l'équipement pour empêcher l'équipement de bouger.
2. Allongez le câble en acier de la bille d'acier à impact vertical à plus de 1,3 m, placez la bille d'acier sur l'électroaimant et appuyez sur le bouton de déverrouillage ou 5 de la télécommande sans fil.Le voyant du bouton est allumé et l'électroaimant est alimenté pour attirer la bille d'acier.
3. Appuyez sur le bouton haut (télécommande sans fil 3) ou bas (télécommande sans fil 4), de sorte que la distance entre le bas de la bille d'acier et la surface de l'échantillon soit d'une hauteur de 1,3 m.
4. Appuyez à nouveau sur le bouton de déverrouillage pour faire rebondir le bouton ou sur le bouton 6 de la télécommande sans fil, l'électroaimant est éteint et la bille d'acier est relâchée, et la bille d'acier est en chute libre pour impacter l'échantillon.

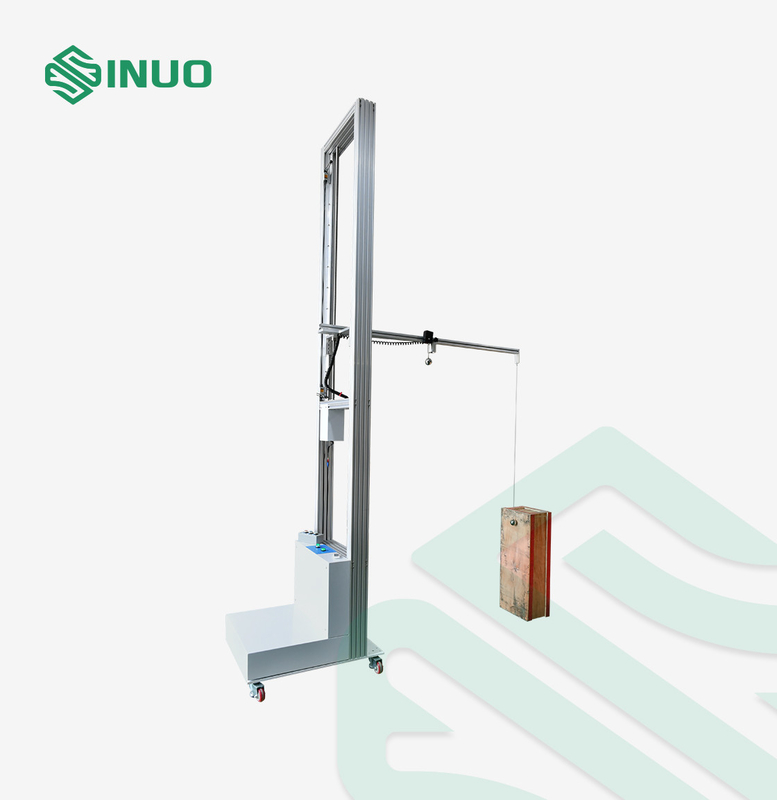

Essai d'impact oscillant
1. Déplacez l'équipement de manière à ce que la bille d'acier oscillante soit en contact vertical avec la surface de l'échantillon.
2. Placez la bille d'acier sur l'électro-aimant et appuyez sur le bouton de déverrouillage ou 5 de la télécommande sans fil.Le voyant du bouton est allumé et l'électroaimant est alimenté pour attirer la bille d'acier.
3. Desserrez la vis torx sur l'électroaimant, déplacez-la vers la gauche afin que le câble métallique de la bille d'acier soit dans un état droit, et verrouillez la vis torx sur l'électroaimant, comme indiqué sur la figure ci-dessous.
4. Appuyez sur le bouton haut (télécommande sans fil 3) ou bas (télécommande sans fil 4) pour déterminer le point d'impact de l'échantillon.
5. Appuyez à nouveau sur le bouton de déverrouillage ou sur le bouton 6 de la télécommande sans fil pour libérer la bille d'acier.La bille d'acier frappe l'échantillon dans un mouvement de chute libre.Après l'impact, saisissez la bille d'acier à la main pour éviter un impact secondaire.

Vérifiez l'échantillon
Après le test, vérifiez la position d'impact de l'échantillon et jugez si l'échantillon est qualifié conformément aux exigences de la norme.
