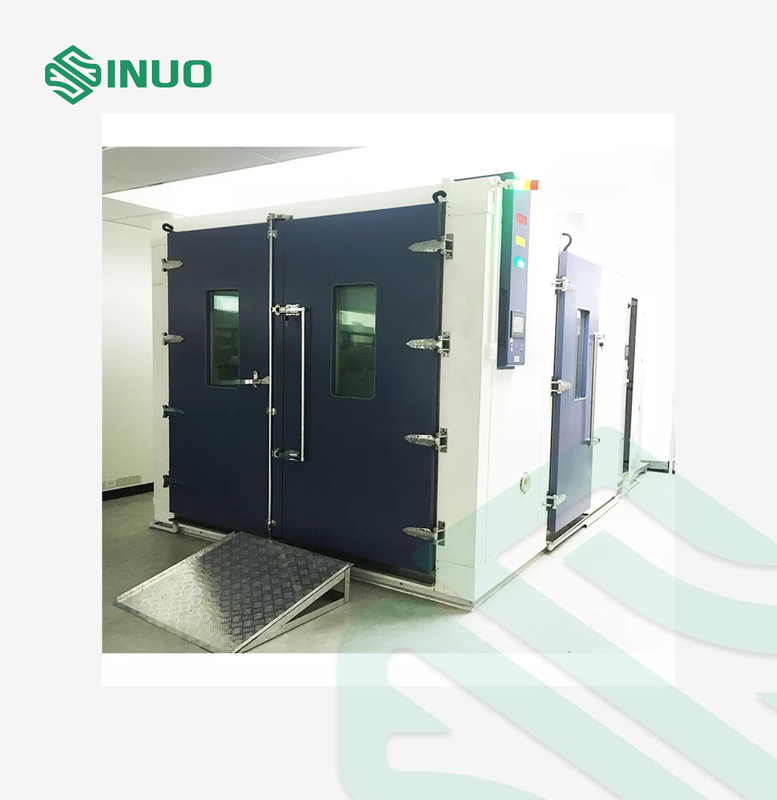

promenade de ³ de 19m dans l'appareil de contrôle environnemental élevé d'humidité de basse température de chambre d'essai environnemental

A) Test et stockage d'échantillons de substances inflammables, explosives et volatiles

B) Test d'échantillons de substances corrosives, test et stockage d'échantillons biologiques

C) Test et stockage d'échantillons de source d'émission électromagnétique forte

Environ W3100 mm*H3700 mm*D2400 mm (hors taille d'unité)

Rappel:Veuillez vous référer à la conception finale et confirmer les trois vues pour les dimensions externes

Gamme standard : 20 % à 95 % HR

Plage de faible humidité : 5 % HR ~ 95 % HR (avec air sec)

GB-2423.1-2008 (IEC68-2-1) Test A : Méthode de test à basse température.

GB-2423.2-2008 (IEC68-2-2) Test B : Méthode de test à haute température.

GB2423.3-2008 (IEC68-2-3) Test Ca : Méthode de test de chaleur humide constante.

GB2423.4-2008 (IEC68-2-30) Test Db : méthode de test de chaleur humide alternée.

GB 11158 "Conditions techniques de la chambre d'essai à haute température"

GB10586-1 "Conditions techniques de la chambre d'essai d'humidité et de chaleur"

PS : humidité standard 20 % ~ 95 % HR

Quantité : 2

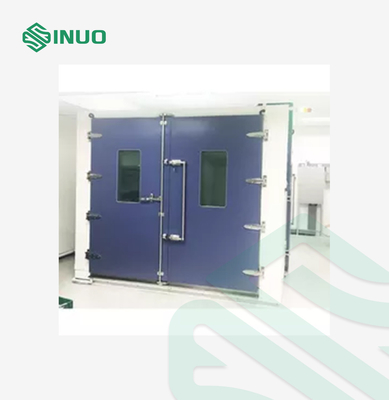

Emplacement : Sur la porte de la salle de test (ou à l'endroit désigné par le client)

Forme : verre renforcé sous vide à 3 couches avec élément chauffant antibuée intégré

Un trou d'un diamètre de φ100 mm sur la paroi gauche de la chambre et équipé d'un bouchon d'isolation en caoutchouc et d'un couvercle en caoutchouc en même temps.

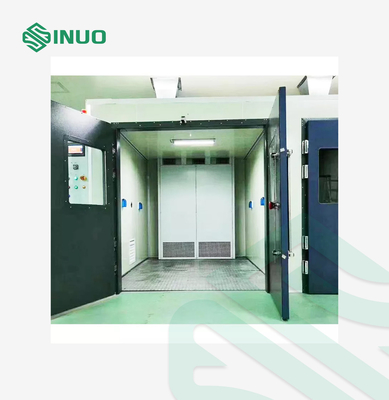

Le sol adopte une conception antidérapante en acier inoxydable de 4,0 mm pour éviter que le personnel ne se blesse pendant les opérations internes.

Le sol est conçu avec un réservoir de drainage et la chambre d'essai ne contient pas d'eau après la fin des températures élevées et de l'humidité.

La coupelle de pied de la boîte électrique adopte un tampon de gel de silice pour absorber les chocs et protéger le compresseur et le soudage des tuyaux en cuivre

Méthode conventionnelle d'humidité constante :Lorsque la température réelle atteint la température définie, la capacité de refroidissement du compresseur reste inchangée et la méthode de chauffage est utilisée pour compenser la capacité de refroidissement du compresseur afin d'atteindre l'équilibre de température dans la boîte.

Méthode d'équilibre à froid :Lorsque la température réelle atteint la valeur définie, la sortie de l'électrovanne froide est contrôlée par le contrôleur PID et la température dans la boîte est équilibrée via la sortie de refroidissement contrôlée.Par rapport à la méthode conventionnelle à humidité constante, la puissance de chauffage est réduite pour rendre l'ensemble de l'unité Comparé à la méthode conventionnelle, l'équipement peut réaliser 40% d'économie d'énergie

Avec capteur de mesure d'humidité et contrôleur

Capteur de résistance platine PT100

Compresseur semi-hermétique Bitzer allemand importé d'origine.

Protection de l'environnement sans fluor HFC404A (Honeywell) et réfrigérant DuPont R23

Type de coque et de tube à haut rendement (refroidissement par eau)

Équipé d'un château d'eau de refroidissement (marque bien connue) et d'un pipeline

Évaporateur à ailettes multi-sections à haut rendement avec membrane hydrophile (ailettes épaissies)

Emerson AW

Détendeur thermique Danfoss

Japon Saginomiya et Danfoss

Tous les produits de haute qualité de la première marque internationale (photo de droite : filtre déshydrateur)

Congélation et déshumidification par le système de réfrigération (l'air dans la boîte passe à travers l'évaporateur en dessous de la température du point de rosée et l'eau est précipitée).

* Choisissez des ailettes d'évaporateur avec un traitement à membrane hydrophile, une meilleure performance de déshumidification, car la tension de l'eau des ailettes en aluminium à membrane hydrophile est faible, les gouttelettes d'eau provenant de la condensation de l'air sont faciles à glisser et il n'est pas facile de produire des ponts d'eau obstructifs dans le écart de nageoire.Améliorant ainsi considérablement l'efficacité de la déshumidification !

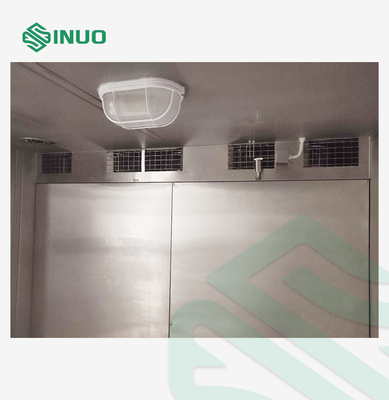

Tube de chauffage électrique en alliage nickel-chrome à ailettes en acier inoxydable, conception d'adhérence anti-MC du tube chauffant, connexion de chauffage, fil résistant à la chaleur est utilisé, le chauffage est placé dans le conduit d'air de circulation sur le dessus de la boîte, et résistant au feu et des matériaux calorifuges sont ajoutés autour

A) Le cylindre d'humidification (méthode de la chaudière) est utilisé pour l'humidification, qui est plus rapide que l'humidification de surface traditionnelle (type bac à eau) et a une plus grande précision de contrôle.

Dans la boite

Il ne produira pas de pollution par les impuretés telles que le tartre, a de bonnes performances à faible humidité et est facile à nettoyer.

B) Le tube d'humidification adopte un boîtier sans soudure en acier inoxydable, la résistance d'isolation est supérieure à 50 MΩ et dispose d'un contrôleur de prévention des brûlures à sec.

C) Le cylindre d'humidification est en acier inoxydable et possède une fenêtre d'observation du niveau d'eau.

D) Basse température avec air sec

Le contrôle sans contact du signal de sortie du contrôleur atteint une haute précision grâce au relais à semi-conducteurs SSR

Commande de commutateur sans contact

Les principaux composants du circuit de commande sont tous des marques de haute qualité

1. Tester la protection contre la surchauffe du produit (indépendant)

2. Sans interrupteur de protection par fusible

3. Interrupteur de protection contre la surchauffe du réchauffeur

4. Le compresseur est surchargé et surchauffé

5. Protection haute et basse pression du compresseur

6. Dispositif de protection contre les surintensités du système

7. Le contrôleur diagnostique automatiquement le défaut et l'affiche

8. La pression de l'eau de refroidissement est une protection trop faible

9. Protection contre les fuites, protection contre les courts-circuits, mauvaise protection contre les pertes de phase/phase, protection contre les surcharges du ventilateur, protection indépendante contre la surchauffe, protection contre les pénuries d'eau, protection contre les coupures d'eau, indication de fonctionnement, alarme sonore et lumineuse, mise hors tension automatique après alarme, etc.

1. Température ambiante : -5℃~+28℃ ;

2. Humidité relative : ≤ 85 % HR ;

3. Pression atmosphérique : 80kPa~106kPa

4. Pas de fortes vibrations autour

5. Alimentation électrique de l'équipement : (notez que l'alimentation électrique de test n'est pas incluse)

5.1 Connectez à l'alimentation 380V AC (±10%), fil triphasé + fil de terre de protection, résistance de mise à la terre ≤ 4Ω ;

5.2 Puissance totale : environ 100KW

5.3 Courant de travail maximal : environ 152 A
